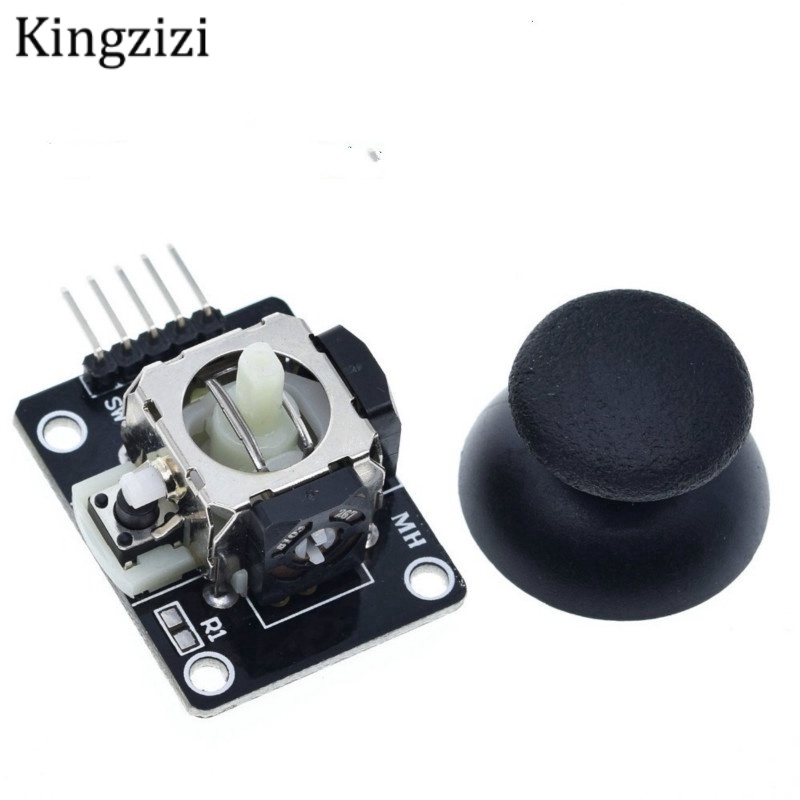

Model cần điều khiển cảm biến 5 chấu cho tay cầm chơi game X Y Ps2 Ky-023

Giới thiệu Model cần điều khiển cảm biến 5 chấu cho tay cầm chơi game X Y Ps2 Ky-023

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Model cần điều khiển Arduino 2 trục cảm biến cho tay cầm chơi game XY Ps2 Ky-023

Mô tả sản phẩm:
Mô-đun cảm biến phím điều khiển hai trục bằng cách sử dụng chiết áp điều khiển PS2, với (X, Y) đầu ra tương tự 2 trục, đầu ra kỹ thuật số (Z) 1 nút. Với bảng mở rộng cảm biến Arduino có thể tạo ra điều khiển từ xa và các tác phẩm tương tác khác. Ngoài ra, sản phẩm này để cho phép khách hàng dễ dàng hơn với bảng mở rộng arduino và các giao diện tiêu chuẩn khác, trong thiết kế trục X, Y, Z của mạch là các dây dẫn riêng biệt, người dùng có thể sử dụng ARDUINO 3 chân đặc biệt. dòng thực sự cắm vào bảng mở rộng.

Hiệu suất sản phẩm:
1. Điện áp đầu vào: DC 3.3V đến 5V
2. Tín hiệu đầu ra: mô-đun đầu ra tương tự hai chiều đặc biệt và một giao diện đầu ra kỹ thuật số, giá trị đầu ra tương ứng với (X, Y) bù đắp hai trục, loại tương tự; các phím mà người dùng nhấn trục Z, Loại của nó là công tắc kỹ thuật số.
3. Bộ điều khiển Arduino có thể được lập trình, đầu cắm bảng mở rộng cảm biến, hoàn chỉnh với các tác phẩm tương tác từ xa đầy sáng tạo.
4. Cần điều khiển chữ thập là một điện trở 10K hai hướng, với nút điều khiển theo các hướng khác nhau, điện trở của vòi thay đổi. Mô-đun này sử dụng nguồn điện 5V, trạng thái ban đầu của X, Y đọc điện áp 2,5V hoặc hơn, khi nhấn theo hướng mũi tên, giá trị điện áp đọc tăng lên tối đa 5V; mũi tên theo hướng ngược lại để nhấn, đọc điện áp giảm, tối thiểu là 0V.

Hướng dẫn sử dụng:
Trong phần giới thiệu về cách sử dụng, trước tiên chúng ta xem xét cách thức hoạt động, sử dụng rất hữu ích, có chức năng như sơ đồ sau:

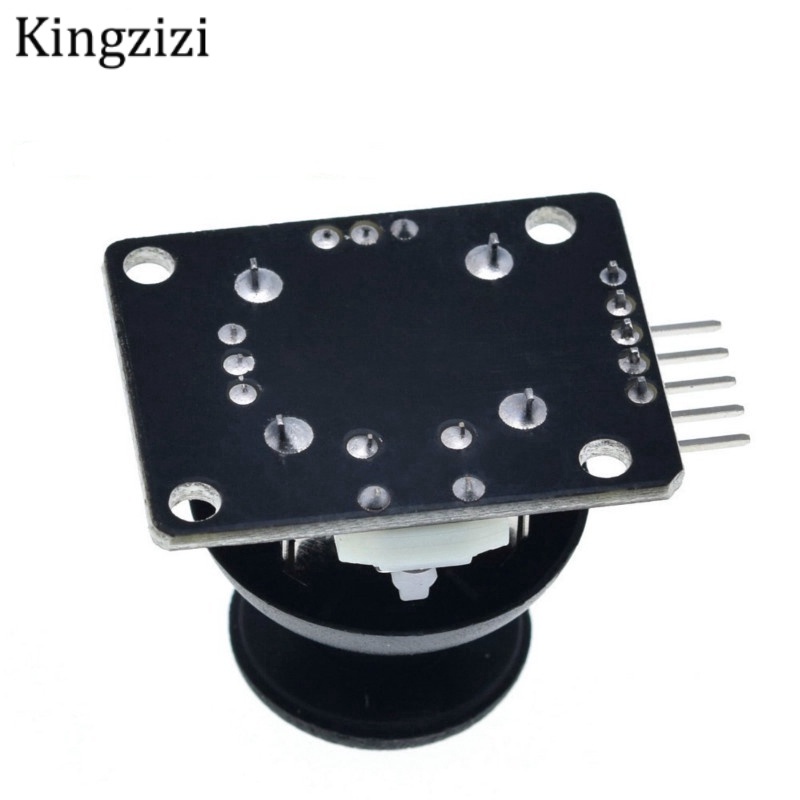

Vui lòng xem hình thứ năm của sản phẩm

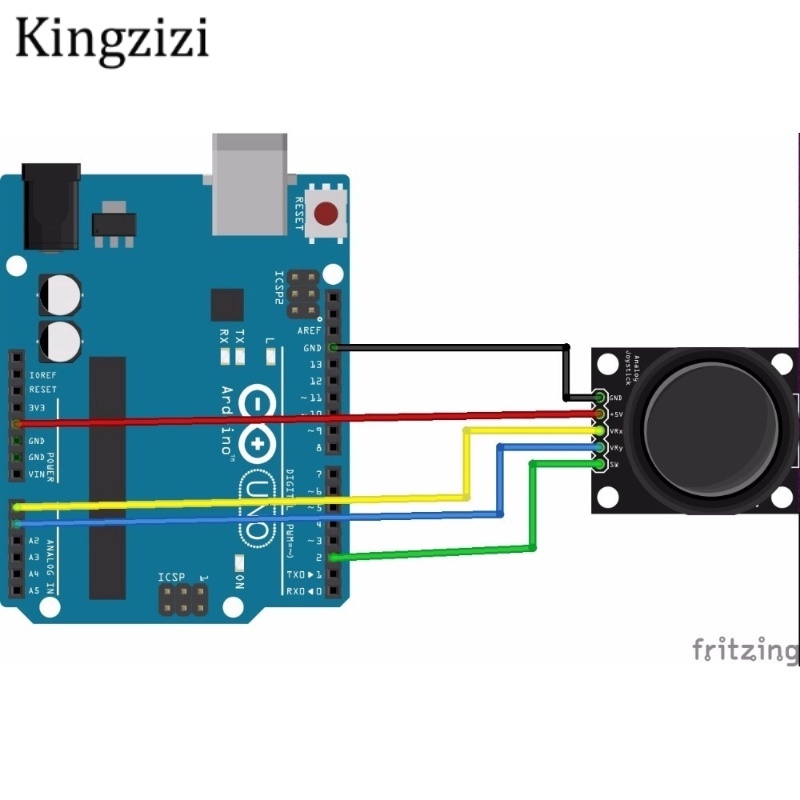

Trên thực tế, mô-đun là một chiết áp, cổng xuất dữ liệu x, y chiều được đọc ra điện áp tương tự. Hình này không vẽ đầu ra dữ liệu z-chiều ở trên, đầu ra z-chiều chỉ có 0 và 1, có thể đạt được bằng một nút. Nói chung, bảng mạch là sự kết hợp của chiết áp và nút. Trong Arduino sử dụng, kích thước x, y, chúng tôi nhận được hai cổng tương tự để đọc giá trị của chúng, trong khi chiều z chúng tôi được kết nối với cổng kỹ thuật số, kết nối với nguồn và mặt đất.

Chương trình kiểm tra:

Int JoyStick_X = 0; // x

Int JoyStick_Y = 1; // y

Int JoyStick_Z = 3; // Chìa khóa

Void setup () {pinMode (JoyStick_X, INPUT);

PinMode (JoyStick_Y, INPUT);

PinMode (JoyStick_Z, INPUT);

Serial.begin (9600); // 9600 bps}

Y = analogRead (JoyStick_Y); z = digitalRead (JoyStick_Z); void loop () {int x, y, z;

Serial.print (x, DEC); Serial.print (", ");

Serial.print (y, DEC); Serial.print (", ");

Serial.println (z, DEC);


#For #Arduino #Dual-axis #XY #Joystick #Module #PS2 #Joystick #Control #Lever #Sensor #KY-023

Hình ảnh sản phẩm
