Giới thiệu Modul Relay ESP8266 4 Relay 12V

🌈 Đây là Module WiFi 4 kênh được trang bị modules WiFi ESP-01 (MCU 8 bit). MCU này có thể điều khiển từng rơle riêng lẻ vào bất kỳ lúc nào bằng các lệnh đơn giản.

🌈 Thông qua app, người dùng có thể kiểm soát chuyển tiếp từ bất cứ đâu miễn là có kết nối internet.

🌈 Nó có thể kiểm soát chuyển tiếp bởi app điện thoại di động trong mạng cục bộ (LAN).



📌 -- THÔNG SỐ KỸ THUẬT

🌈 Module có 2 chế độ làm việc :

➡ Điện thoại di động được trực tiếp gắn trên các module WIFI.

➡ Điện thoại di động và module WIFI được nạp trên router cùng một lúc.

🌈 Chức năng bổ sung: Làm việc như một USB module khi ngắt kết nối ESP-01 module.

🌈 Sử dụng công nghệ Smartconfig để hoàn thành cấu hình của tài khoản và mật khẩu của module WIFI esp-01 trên ứng dụng di động. Tài khoản và mật khẩu được cấu hình sẽ được ghi nhớ sau khi tắt nguồn.



➡ Điện áp đầu vào: 12V .

➡ Cổng UART: 5V, GND, TX, RX .

➡ Cổng MCU: SWIM, PIN8, NRST .

❇ Nút S1: Thay đổi chế độ (mặc định là 1).

❇ Nút S2: Reset .

❇ Led D1, D2, D3 ,D4 (đỏ): Sáng khi các relay bật.

❇ Led D7(đỏ): Báo chế độ làm việc 1.

❇ Led D5(xanh dương): Báo chế độ làm việc 2.

❇ Led D6(xanh): Báo hoạt động làm việc :

(1) Khi tắt, nó được cấu hình hoặc ngắt kết nối khỏi router.

(2) 0.5s nhấp nháy nhanh đại diện cho ứng dụng điện thoại di động đang cấu hình tài khoản WIFI và mật khẩu cho mô-đun ESP-01.

(3) 2s nhấp nháy chậm để định cấu hình xong và chờ kết nối với điện thoại di động bằng TCP.

(4) LED luôn đại diện cho kết nối TCP với thiết bị di động điện thoại thành công.

Lệnh điều khiển cho rơ le (định dạng hệ thập lục phân):

➡ Open rơ le 1: A0 01 01 A2

➡ Đóng rơ le 1: A0 01 00 A1

➡ Open rơ le 2: A0 01 01 A3

➡ Đóng rơ le 2: A0 02 00 A2

➡ Open rơ le 3: A0 03 01 A4

➡ Đóng rơ le 3: A0 03 00 A3

➡ Open rơ le 4: A0 04 01 A5

➡ Đóng rơ le 4: A0 04 00 A4



📌 -- LƯU Ý

- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)

………………………………………………………………………………………………………….

💚 SHOP LINH KIỆN TM CAM KẾT 💚

1️⃣ Cam kết hàng chất lượng tốt nhất và đúng với mô tả sản phẩm.

2️⃣ Cam kết 1 đổi 1 nếu sản phẩm bị lỗi do nhà sản xuất, vỡ hỏng do vận chuyển.

3️⃣ Cam kết hoàn tiền nếu khách hàng không vừa lòng.

4️⃣ Cam kết giao hàng thời gian nhanh nhất trong khả năng có thể.

📲 Liên hệ shop : / Zalo / Facebook : 039.757.9300

🚘 Đ/c shop : SN 101 Đường Quang Trung, P.Đồng Quang, TP Thái Nguyên

😘😘😘😘😘😘😘 Xin chân thành cám ơn ! 😘😘😘😘😘😘😘



#wifi #esp8266 #esp32 #relay #arduino #kitesp

#nhàthôngminh #DIY #chếđồ #mạchđiệntử

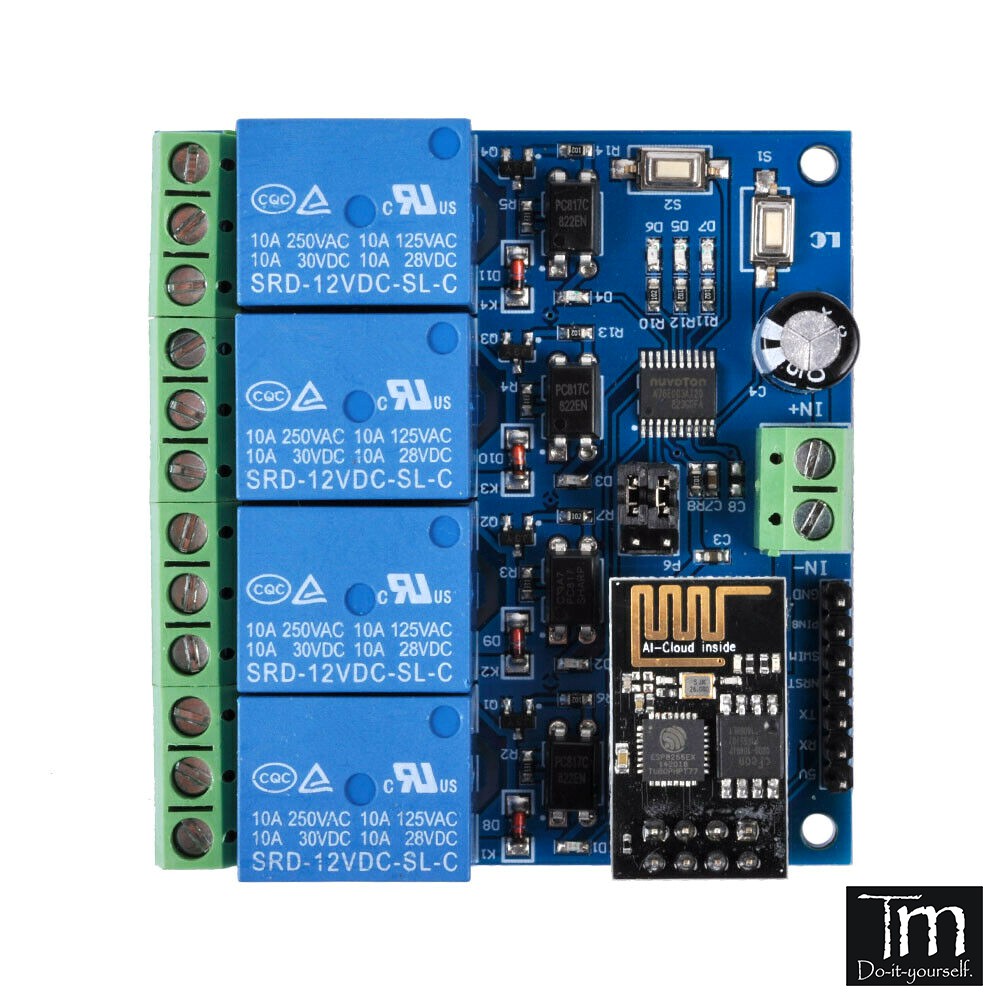

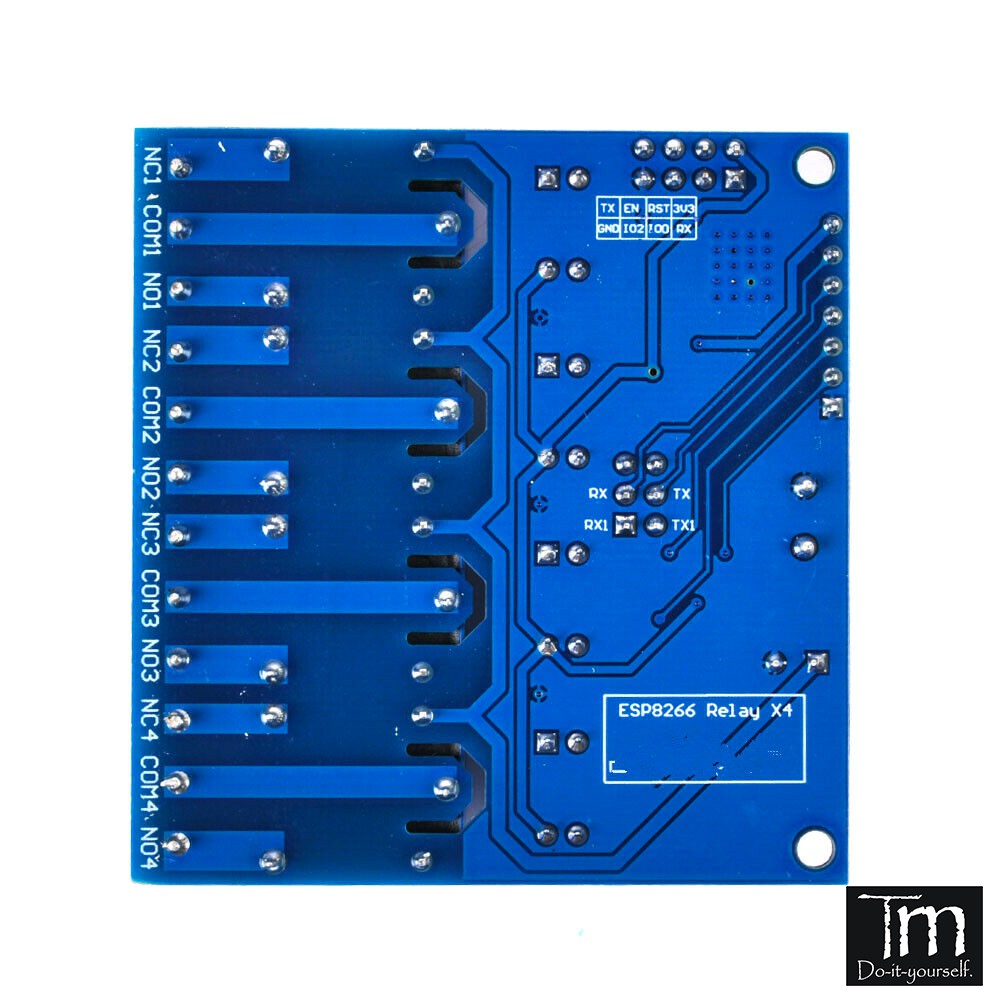

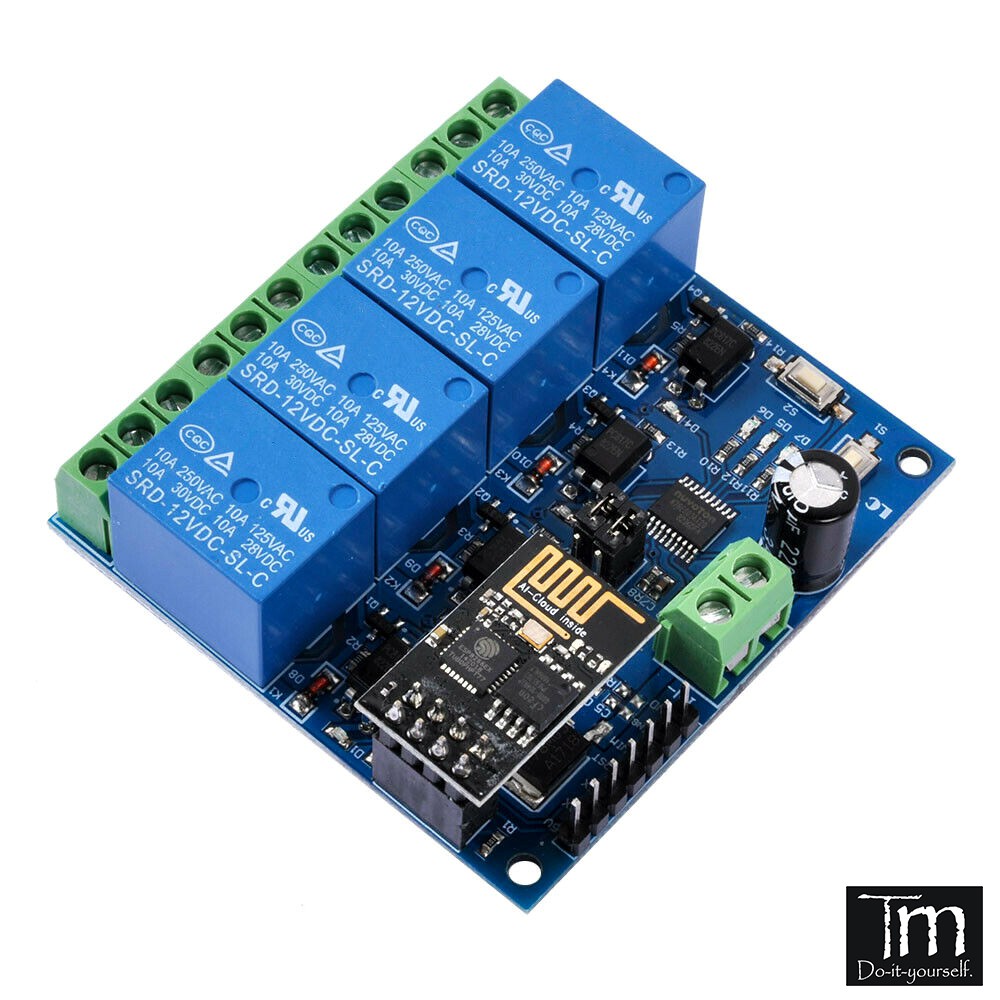

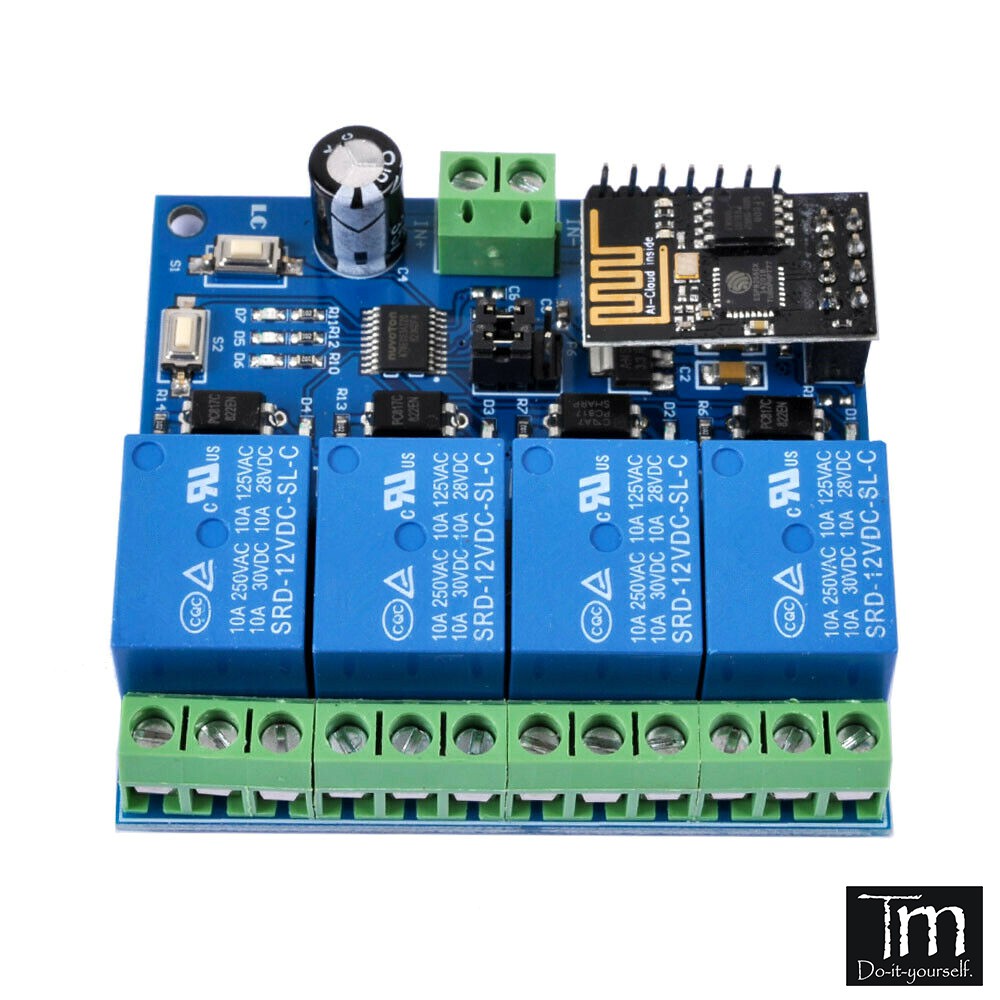

Hình ảnh sản phẩm
