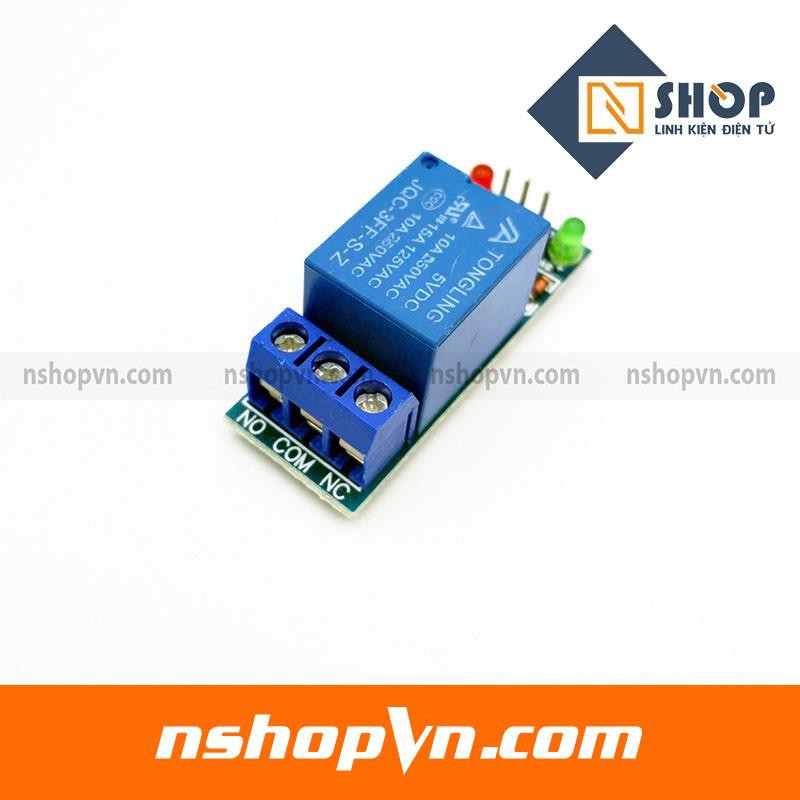

Module 1 Relay Kích Mức Thấp 5VDC

Giới thiệu Module 1 Relay Kích Mức Thấp 5VDC

"🔴🔴 CHI TIẾT SẢN PHẨM
✔️Module 1 Relay gồm 1 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module 1 relay kích mức thấp được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định.
✔️Có sẵn header rất tiện dụng khi kết nối với vi điều khiển. Mô-đun này tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực đầu vào và khu vực tải có các khe cách ly

🔴🔴 THÔNG SỐ KĨ THUẬT
🔹Mức logic : 0V (GND)
🔹Điều khiển đóng ngắt điện DC hoặc AC, bạn có thể điều khiển tải AC 220 V 10A
🔹Có tiếp điểm thường mở và thường đóng:
🔹​NO : thường mở (khi kích tiếp điểm đóng lại)
🔹COM : chung
🔹NC : Thường đóng (khi kích tiếp điểm mở ra)
🔹Đầu vào:
🔹-Điện áp nuôi : 5VDC
🔹-Tín hiệu vào điều khiển: 0V
🔹 + Tín hiệu là 0: thì Relay đóng
🔹 + Tín hiệu là 1 : thì Relay mở
🔹Đầu ra:
🔹+ Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
🔹+ NC : Thường đóng
🔹+ NO: Thường mở
🔹+ COM: Chân chung
🔹
🔹Ký hiệu nguồn:
🔹+ VCC, GND là nguồn nuôi Relay
🔹+ in là chân tín hiệu điều khiển

🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️

🔵Xuất xứ : Trung Quốc

🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối

Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦
