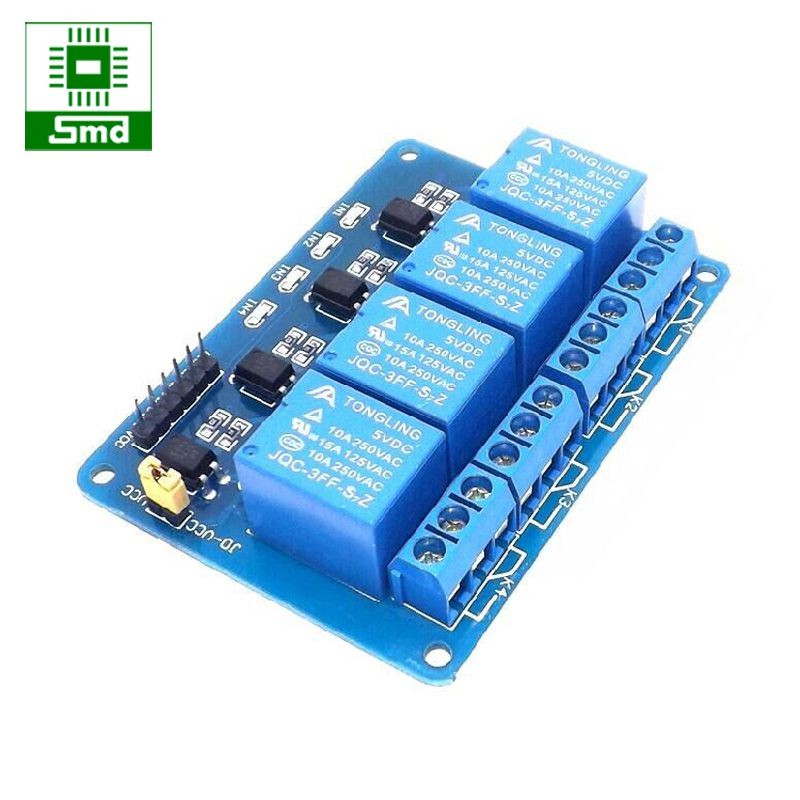

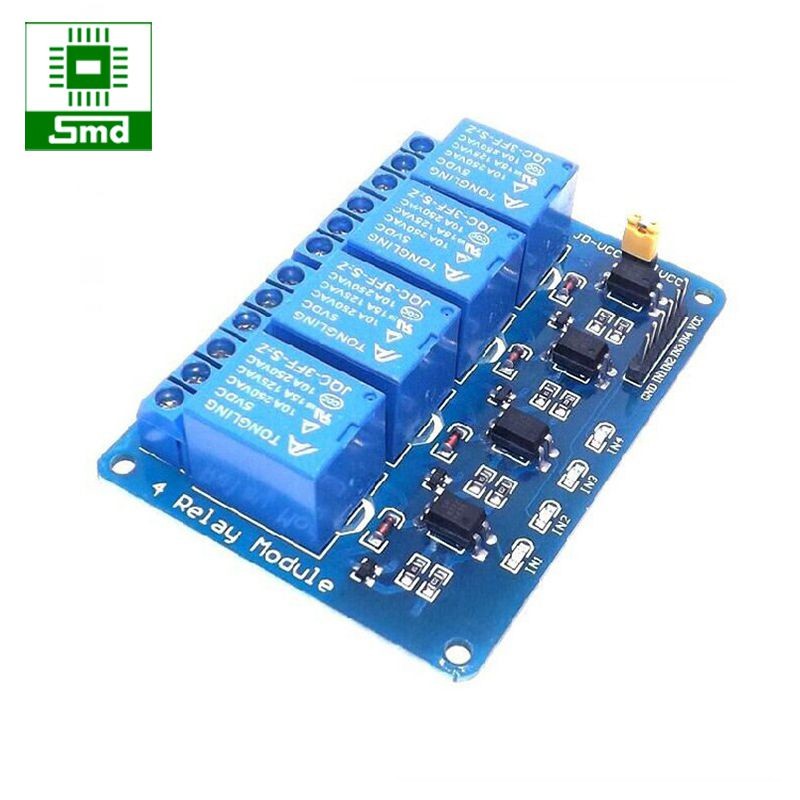

Giới thiệu Module 4 relay với opto cách ly 5V đóng cắt thiết bị điện 10A
-Module Relay 4 kênh với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC.-Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.
TÍNH NĂNG SẢN PHẨM
- Module 4 relay với opto cách ly bao gồm 4 relay hoạt động tại điện áp 5VDC, có khả năng chịu
được hiệu điện thế lên đến 250VAC-10A, 30VDC-10A.
- Module relay 4 kênh được thiết kế chắc chắn, có khả năng cách điện tốt. Trên module đã có sẵn
mạch kích relay sử dụng transistor và opto cách ly quang giúp cách ly hoàn toàn giữa MCU với
relay bảo đảm cho MCU hoạt động ổn định.
- Có sẵn header rất tiện dụng khi kết nối với MCU.
- Module relay 4 kênh sử dụng chân kích mức thấp (0V), khi có tín hiệu 0V vào chân IN thì relay sẽ
nhảy.
THÔNG SỐ KỸ THUẬT
- Điện áp hoạt động: 5VDC.
- 4 relay đóng ngắt ở mức thấp(0V).
- Cường độ dòng điện tối đa qua các tiếp điểm của relay với hiệu điện thế <= 250V (AC) là 10A
hoặc 30V (DC)-10A.
- Có đèn báo đóng ngắt trên mỗi relay.
BỘ SẢN PHẨM BAO GỒM
1.Module 4 Relay
CÁCH ĐỌC THÔNG SỐ TRÊN RELAY:
+10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
+10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
+10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
+10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
+SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V
-Nguồn đầu vào : 5 VDC
-Chân IN: kích mở relay
-Đầu ra:
+COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
+NO: chân thường mở
+NC: chân thường đóng
