Module Cảm Biến Ánh Sáng Photodiode

Giới thiệu Module Cảm Biến Ánh Sáng Photodiode

Module Cảm Biến Ánh Sáng Photodiode
Module cảm biến ánh sáng Photodiode là một module rất nhạy với cường độ ánh sáng môi trường xung quanh, thường được sử dụng để phát hiện độ sáng môi trường xung quanh và cường độ ánh sáng, định hướng, gây ra chỉ có ánh sáng trực tiếp ở phía trước của bộ cảm biến, tìm kiếm cho các hiệu ứng ánh sáng tốt hơn, chính xác hơn.

Module có thể phát hiện ánh sáng từ 1 nguồn phát analog và từ 1 hướng cố định, ứng dụng làm hệ thống phát hiện vật di động, hệ thống tự động điều khiển thiết bị theo ánh sáng, điều khiển đèn chiếu sáng tự động, hệ thống cảnh báo trộm....

Cảm Biến Ánh Sáng Photodiode

Module Cảm Biến Ánh Sáng Photodiode

Thông Số Kỹ Thuật:
Điều chỉnh độ nhạy (màu xanh trong điều chỉnh chiết áp kỹ thuật số FIG)
Điện áp: 3.3- 5V
Output hình thức: DO đầu ra chuyển mạch kỹ thuật số (0 và 1) và đầu ra analog AO
Kích thước của cảm biến ánh sáng: 3.2cm x 1.4cm
Thứ tự chân:
AO: Ngõ ra tín hiện Analog
DO: Ngõ ra tín hiệu Digital
VCC: Nguồn 3.3 ~ 5VDC
GND: Mass

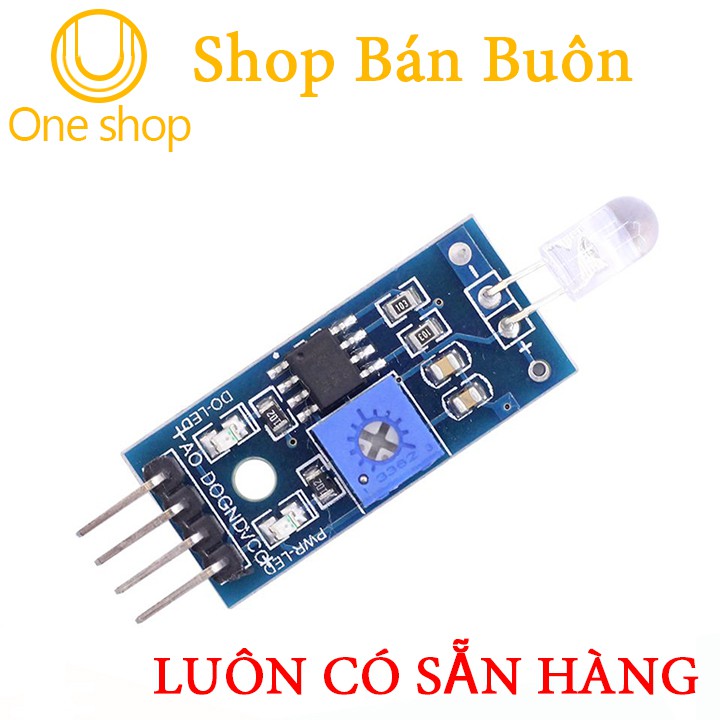

Cảm Biến Ánh Sáng Photodiode

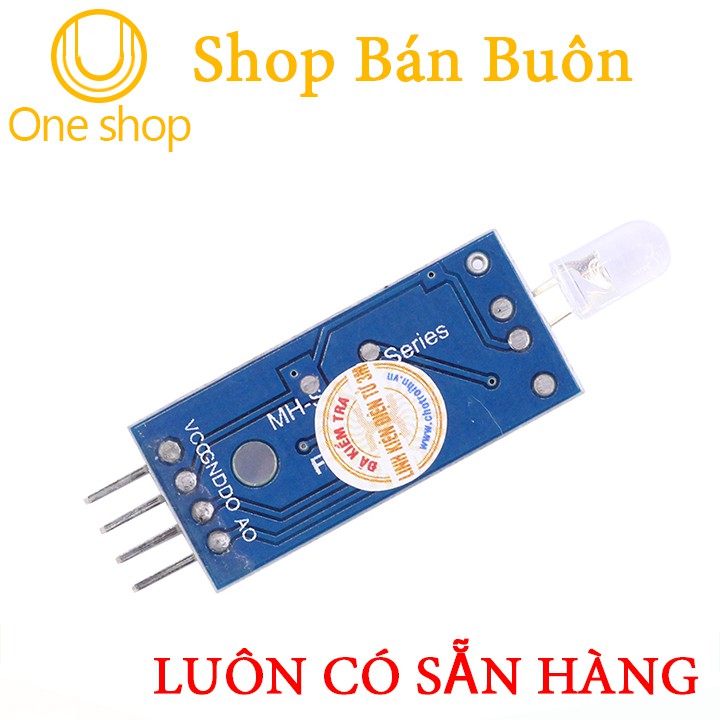

Mặt Sau Cảm Biến Ánh Sáng Photodiode

Cảm Biến Ánh Sáng

Kích thước Cảm Biến Ánh Sáng Photodiode

Chức năng:

Cảm biến cường độ ánh sáng, tương tự với sản phẩm Module cảm biến ánh sáng sử dụng quang trở.
Nguyên lý sử dụng:

led phát hồng ngoại phân cực ngược, khi có ánh sáng làm thay đổi nội điện trở của led, tạo ra sự phân áp thay đổi giá trị điện áp ở chân A0. Sau đó qua IC opamp so sánh với điện áp biến trở để tạo ra mức 0 hoặc 1 ở chân D0.

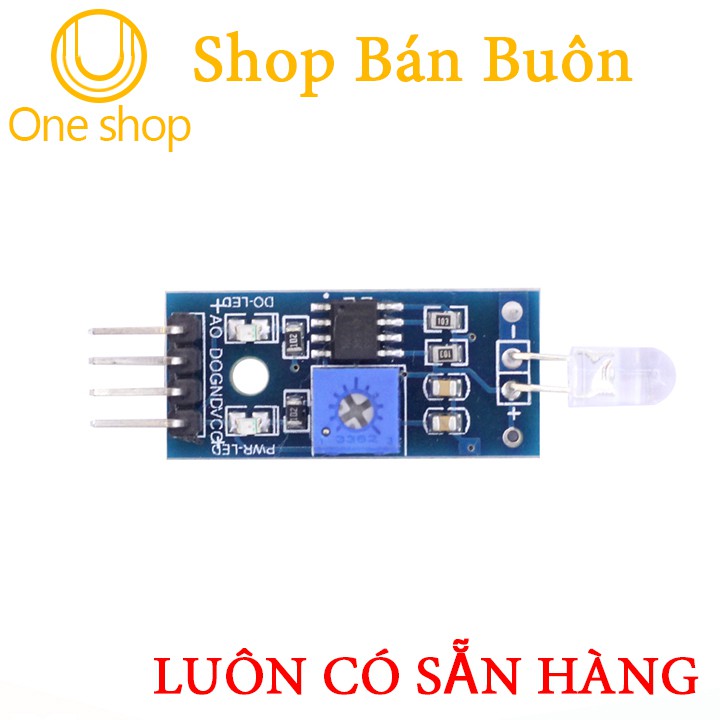

Hình ảnh sản phẩm
