Giới thiệu Module cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung


Video giới thiệu sản phẩm Module cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung. Nguồn: Shopee.

TÊN SP: Module cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung

ỨNG DỤNG:
- Cảm ứng 1 chạm điện dung TTP223 được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc chìm, báo động,…
- Với ưu điểm có thể nhận biết thao tác chạm thông qua điện dung của tay người, cảm biến có thể phát hiện xuyên qua các vật thể phi kim có độ dày tối đa lên đến 5mm.

THÔNG SỐ KỸ THUẬT:
- IC chính: TTP223B
- Nguồn: 2.5V-5.5V
- Dòng điện tiêu thụ: 0.025mA
- Cảm ứng xuyên qua các phi kim như kính, nhựa, acrylic, …, độ dày tối đa 5mm.
- Kích thước module: 15mm x 11mm
- Phiên bản mới nhất, màu đỏ, độ nhạy hoàn hảo, tăng khoảng cách

TÀI LIỆU:
- Cách sử dụng:
    + Cấp điện 3~5VDC vào chân VCC và GND.
    + Nếu có thao tác chạm cảm ứng chân I/O sẽ xuất tín hiệu và đèn Led sẽ sáng/tắt báo hiệu.

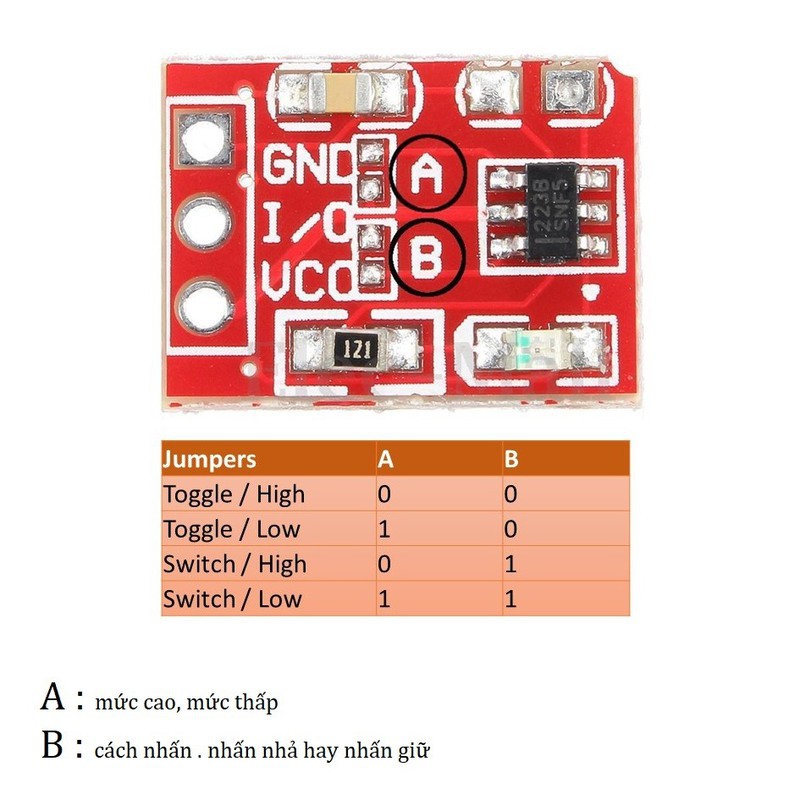

- Các chế độ hoạt động: (#HÌNH 2) 0: không hàn, 1: hàn
trên mạch có 4 điểm chưa hàn chia làm 2 cặp A, B. ta hàn hoặc không hàn 2 cặp giăm này để chọn chế độ hoạt động của mạch:
    + Nhấn để chuyển tín hiệu ra từ mức thấp lên mức cao hoặc ngược lại: hàn B, hàn A hoặc không hàn A
    + Bình thường đầu ra ở mức thấp, Khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B
    + Bình thường đầu ra ở mức cao, Khi nhấn tín hiệu đầu ra xuống mức thấp: hàn A, không Hàn B

VIDEO:
LCCN || Hướng dẫn sử dụng cảm biến chạm điện dung TTP223
FULL VIDEO: https://www.youtube.com/watch?v=9lbjBm9WICA&t=2s
