Module Cảm Biến Chuyển Động SR501

Giới thiệu Module Cảm Biến Chuyển Động SR501

Module Cảm Biến Chuyển Động HC-SR501
Module cảm biến chuyển động HC-SR501 là module cảm biến được dùng để phát hiện các vật thể phát ra tia hồng ngoại khi chúng chuyển động lại gần với độ nhạy cao. Đặc biệt, cảm biến HC-SR501 có thể điều chỉnh thời gian kích trễ.





Thông số kĩ thuật của cảm biến chuyển động SR501:
Sử dụng điện áp: 5V
Dòng tiêu thụ của cảm biến chuyển động SR501: 65mA
Đầu ra: 0 – 3.3V
Thời gian trễ: điều chỉnh trong khoảng 5 – 300 s
Thời gian khóa: 0.2s
2 chế độ hoạt động:
(L) không lặp lại kích hoạt
(H) lặp lại kích hoạt.
Phạm vi hoạt động: <120 độ C, trong vòng 7 mét
Nhiệt độ: -15 – 70 độ C
Kích thước PCB:32mm x 24mm

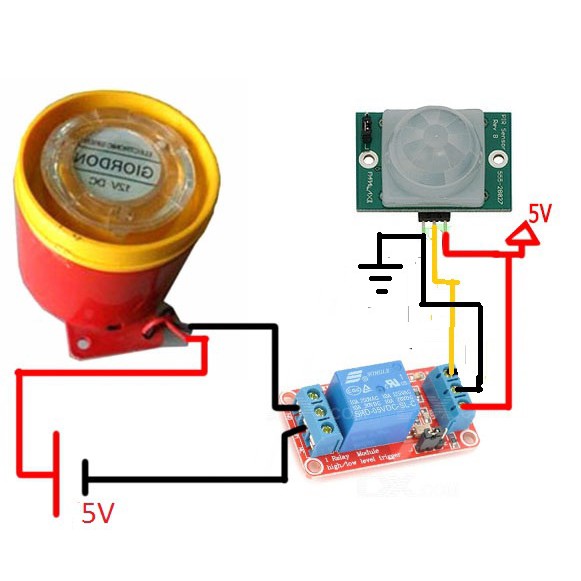

Nguyên lí hoạt động của cảm biến chuyển động SR501
Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong khoảng 1 phút ( trong khoảng thời gian này rơ le sẽ nháy liên tục).
Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm role không dẫn ( còi hú không kêu).
Khi có chuyển động trong phạm vi quét. Cảm biến cấp mức 1 làm role dẫn, Còi hú kêu và các bạn có thể thiết lập chế độ trễ hay không trễ tùy ý.




Ứng dụng của HC-SR501:
Tự động đóng ngắt các thiết bị khi có người đi qua, như tự động bật đèn điện trong phòng, tự động mở của khi có người đến gần,…
Xuất xứ: Trung Quốc
=========================
LINH KIỆN ĐIỆN TỬ 3M HỒ CHÍ MINH
Địa chỉ: Số 6/1E Công Chúa Ngọc Hân, Phường 13, Quận 11, Tp.Hồ Chí Minh.
-Online: 0911.697.347
- Kĩ thuật: 0969.477.417
CHÍNH SÁCH BẢO HÀNH
- Cam kết sản phẩm giống hình ảnh
- 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất
- Bảo hành lên đến 30 ngày:
+ Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,…
+ Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm.
- Hỗ trợ kiểm tra sửa khi hết bảo hành.
=> YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết.
=->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video)
Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩm và đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
Hướng dẫn hiệu chỉnh cảm biến SR501:
Điều chỉnh chiết áp khoảng cách theo chiều kim đồng hồ, tăng khoảng cách phát hiện (khoảng 7 mét), ngược lại, sẽ giảm khoảng cách phát hiện (khoảng 3 mét).
Điều chỉnh chiết áp độ trễ theo chiều kim đồng hồ,độ trễ của cảm biến kéo dài khoảng 300s, ngược lại độ trễ giảm dần đến 5s.
cảm biến chuyển động SR501
Mặt Sau Cảm Biến Chuyển Động HC-SR501

Hướng dẫn sử dụng cảm biến:
Khi khởi tạo, Module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, module tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.
Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.
Khi có người chuyển động vào phạm vi cảm ứng, OUT: 1.5-3.3V. Không phát hi

Hình ảnh sản phẩm
