Module Cảm Biến Đo Độ Ẩm Trong Đất
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Thiết bị khác > Module Cảm Biến Đo Độ Ẩm Trong Đất
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Module Cảm Biến Đo Độ Ẩm Trong Đất
Thông Số Kĩ Thuật Của Module Cảm Biến Đo Độ Ẩm Trong ĐấtĐiện áp hoạt động: 3.3V-5V
Kích thước PCB: 3cm * 1.6cm
Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
IC so sánh : LM393
VCC: 3.3V-5V
GND: 0V
DO: Đầu ra tín hiệu số (0 và 1)
AO: Đầu ra Analog (Tín hiệu tương tự).
Mô Tả Sản Phẩm:
a) Nguyên lý hoạt động của cảm biến.
Sự hấp thụ độ ẩm(hơi nước) làm biến đổi thành phần cảm nhận trong cảm biến (ở đây là các chat hóa học như LiCL, P2O5) làm thay đổi điện trở của cảm biến qua đó xác định được độ ẩm.
b) Nguyên lý hoạt động của module.
Module đo độ ẩm đất gồm 1 cảm biến độ ẩm đất và 1 board mạch xử lý tín hiệu.
Cảm biến độ ẩm đất được cắm xuống vùng đất cần đo độ ẩm.
c) Các cổng vào ra của board.
2 chân vcc và gnd cấp nguồn cho mạch
2 chân đầu vào cảm biến
2 chân đầu ra gồm D0 và A0
1 mạch so sánh.
d) Hoạt động của board
Khi cấp nguồn, led báo nguồn sáng,
Mạch có 2 đầu ra D0 và A0 tương ứng với digital output và analog output
Board mạch tích hợp 1 mạch phân áp và 1 mạch so sánh sử dụng opam.
Mạch phân áp đưa tín hiệu đầu ra analog đưa vào chân so sánh của mạch opam và chân đầu ra analog.
Mạch so sánh có chức năng so sánh và đưa tính hiệu logic (1 or 0) ở đầu ra digital. Ngoài ra board còn tích hợp 2 led gồm led báo nguồn và led báo trạng thái.
Ở chân digital output: Mạch hoạt động như sau: Cài đặt ngưỡng so sánh bằng biến trở. Điện trở của cảm biến tỷ lệ thuận với độ ẩm, độ ẩm càng cao điện trở càng cao, mặt khác theo sơ đồ phân áp, điện áp đầu ra mạch phân áp tỉ lệ thuận với điện trở cảm biến, vậy độ ẩm đất tỷ lệ thuận với điện áp đầu ra. Khi thay đổi độ ẩm -> điện trở trên cảm biến thay đổi dẫn đến điện áp đầu ra đưa vào cổng so sánh trên opam thay đổi, điện áp này được so sánh với điện áp đặt được đặt bằng biến trở, nếu điện áp đọc về từ cảm biến chưa vượt qua ngưỡng đặt thì đầu ra D0 là mức thấp và led báo trạng thái không sáng, khi điện áp đầu vào vượt qua ngưỡng đặt thì đầu ra D0 là mức cao và led báo trạng thái sẽ sáng lên.
Ở chân analog output: chân này được nối trực tiếp với mạch phân áp của cảm biến không qua mạch so sánh opam, đưa trực tiếp tín hiệu điện áp tới đầu ra A0, phục vụ cho các mục đích đo lường, quan trắc, giảm sát,…
Xuất xứ: Trung Quốc
=========================
LINH KIỆN ĐIỆN TỬ 3M HỒ CHÍ MINH
Địa chỉ: Số 6/1E Công Chúa Ngọc Hân, Phường 13, Quận 11, Tp.Hồ Chí Minh.
-Online: 0911.697.347
- Kĩ thuật: 0969.477.417
CHÍNH SÁCH BẢO HÀNH
- Cam kết sản phẩm giống hình ảnh
- 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất
- Bảo hành lên đến 30 ngày:
+ Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,…
+ Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm.
- Hỗ trợ kiểm tra sửa khi hết bảo hành.
=> YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết.
=->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video)
Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩm và đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số

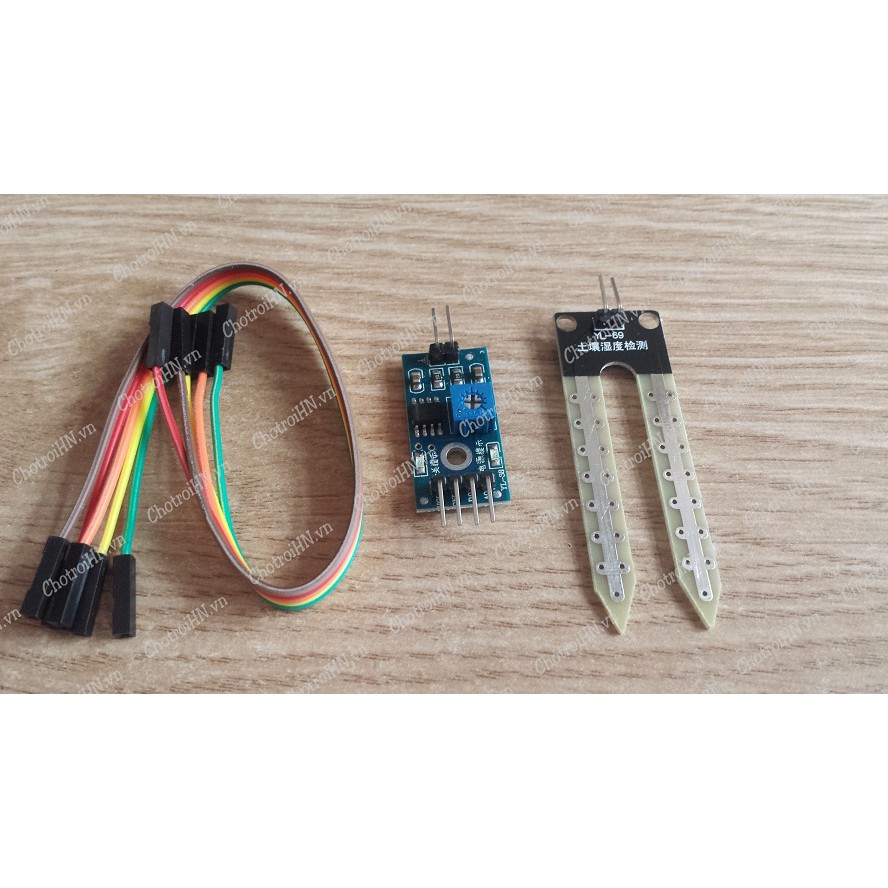

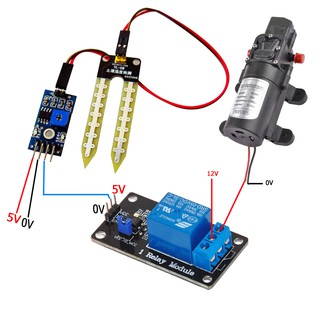

Hình ảnh sản phẩm
