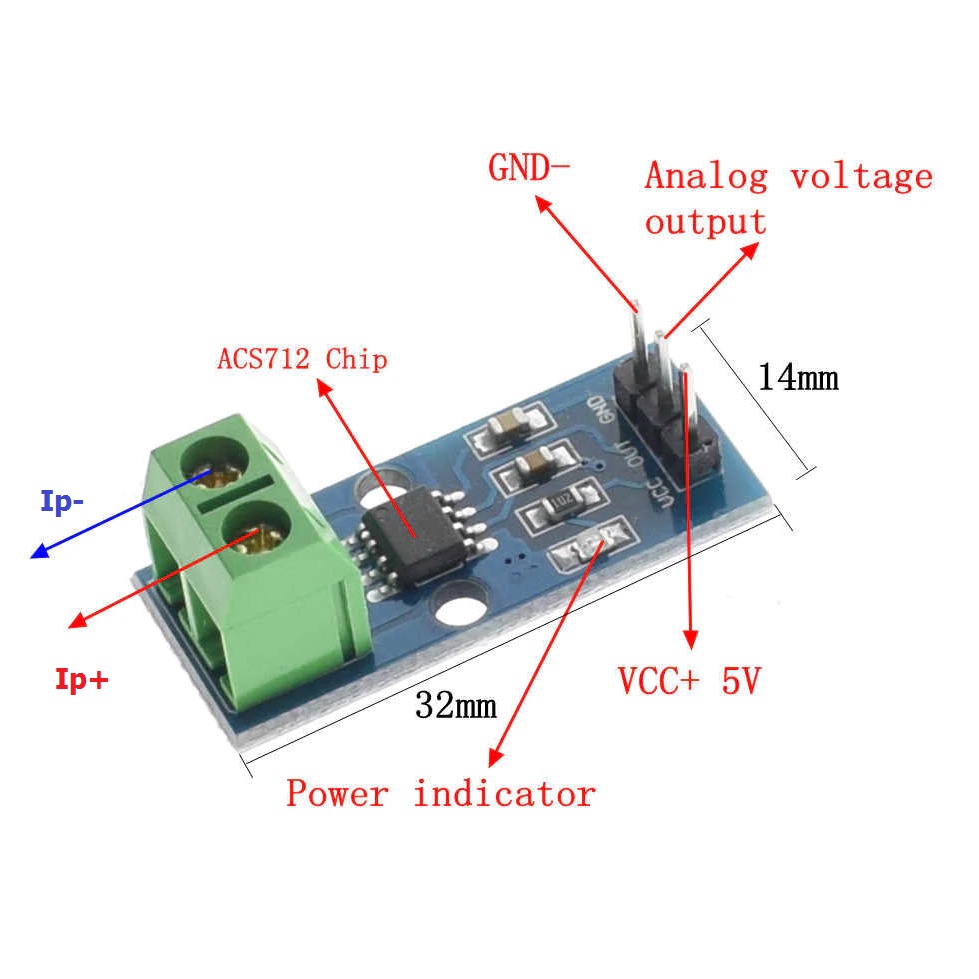

Giới thiệu Module Cảm Biến Dòng Điện ACS712 20A

Cảm biến dòng điện ACS712 là một IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. ACS xuất ra 1 tín hiệu analog, Vout biến đổi tuyến tính theo sự thay đổi của dòng điện được lấy mẫu thứ cấp DC (hoặc AC), trong phạm vi đã cho. Tụ (Cf theo sơ đồ) được dùng với mục đích chống nhiễu và có giá trị tùy thuộc vào từng mục đích sử dụng

Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
Điện trở dây dẫn trong là 1.2mΩ.
Nguồn vận hành đơn là 5V.
Độ nhạy đầu ra từ 63-190mV/A.
Điện áp ra cực kỳ ổn định.
Cách sử dụng:

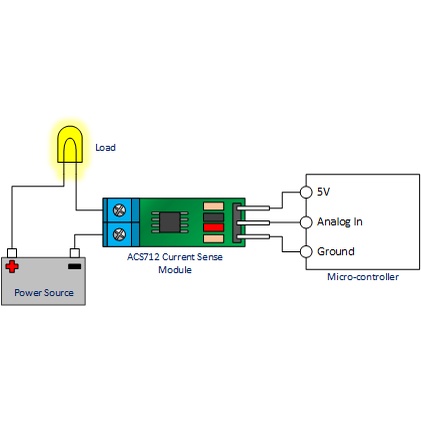

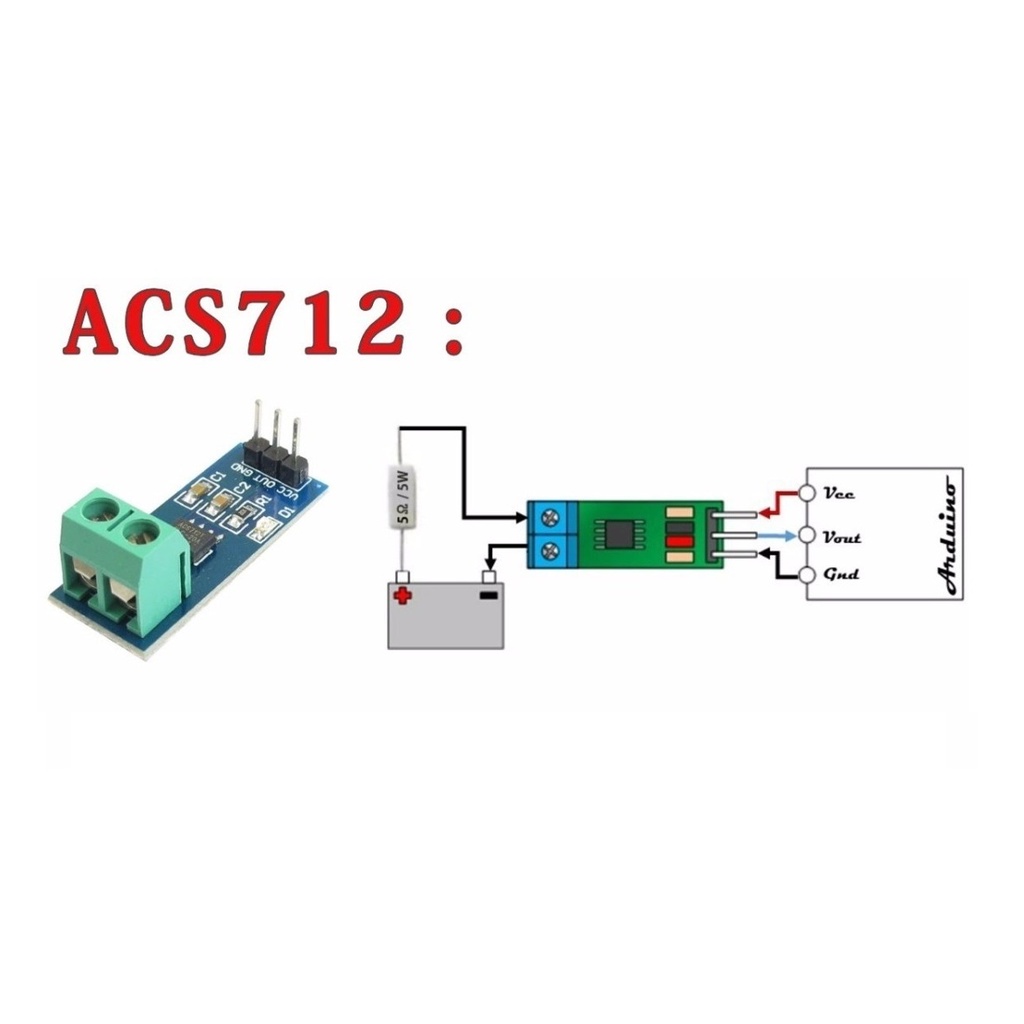

1) Đo dòng điện DC:
Khi đo DC phải mắc tải nối tiếp Ip+ và Ip- đúng chiều, khi dòng điện đi từ Ip+ đến Ip- Vout sẽ ra mức điện áp tương ứng 2.5~5VDC tương ứng dòng 0~Max, nếu mắc ngược Vout sẽ ra điện thế 2.5~0VDC tương ứng với 0~(-Max).
Khi cấp nguồn 5VDC cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp) thì Vout = 2.5VDC, khi dòng Ip( dòng của tải) bằng Max thì Vout=5DC, Vout sẽ tuyến tính với dòng Ip trong khoản 2.5~5VDC tương ứng với dòng 0~Max, để kiểm tra có thể dùng đồng hồ VOM thang đo DC để đo Vout.
2) Đo dòng điện AC:
Khi đo dòng điện AC, do dòng điện AC không có chiều nên không cần quan tâm chiều, khi cấp nguồn 5DC cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp với domino) thì Vout = 2.5VDC, khi có dòng xoay chiều Ip (dòng AC) do dòng xoay chiều độ lớn thay đổi liên tục theo hàm Sin, nên điện thế Vout sẽ có độ lớn tuyến tính với dòng điện AC từ 0~5VDC tương ứng với (-Max)~Max (dòng xoay chiều), để kiểm tra dùng đồng hồ VOM thang đo AC đo Vout.
