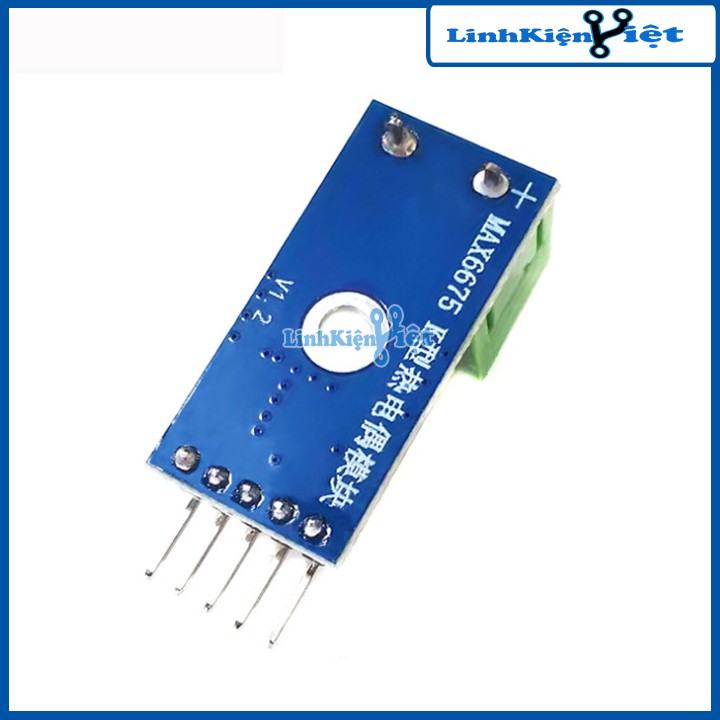

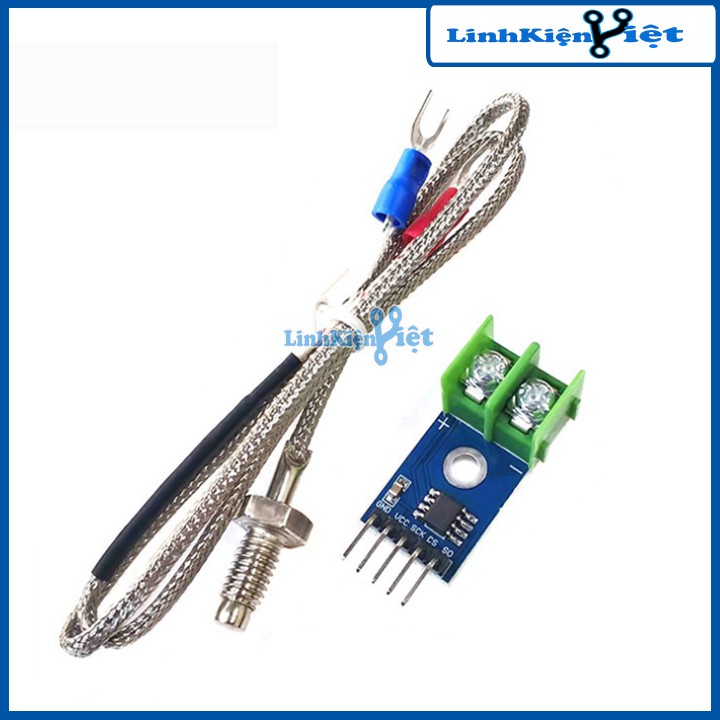

MODULE CẢM BIẾN NHIỆT ĐỘ MAX6675 SPI 5VDC

Giới thiệu MODULE CẢM BIẾN NHIỆT ĐỘ MAX6675 SPI 5VDC

Module Cảm Biến Nhiệt Độ Max6675 SPI 5VDC
Giới thiệu về Module Max6675 SPI 5VDC
- Cảm biến nhiệt độ MAX6675 là 1 cảm biến tinh vi chuyển đổi cặp nhiệt kế sang kĩ thuật số. Nó được xây dựng dựa trên 12 bit chuyển đổi tín hiệu analog sang kĩ thuật số digital. MAX6675 cũng bao gồm mối nối lạnh,1 bộ điều khiển kĩ thuật số,1 giao diện tương thích SPI và liên kết điều khiển logic.
- MAX 6675 được thiết kế để hoạt động kết hợp với vi điều khiển bên ngoài hoặc điều khiển quá trình, ứng dụng giám sát.
Thông số kỹ thuật của Max6675 SPI
thông số của MAX6675
Điện áp làm việc: DC5V
Dòng điện: 50mA
Phạm vi đo nhiệt độ: 0-1023°C
Độ chính xác đo nhiệt độ: ± 1.5 ° C
Kích thước: 25x15x13mm
Độ phân giải nhiệt độ : 0,25 ° C
Các chế độ đầu ra: tín hiệu kỹ thuật số SPI
Có lỗ vít m6 để cố định sản phẩm
Nhiệt độ bảo quản: -50 ~ 150 ° C
Khối lượng: 22g
Ứng dụng của module Max6675 SPI 5VDC
- Dưới đây là sự kết hợp Arduino vs MAX6675 để đo nhiệt độ ( kết quả gồm cả và được hiển thị lên màn hình laptop,PC…)
Ứng dụng của module Max6675 SPI 5VDC
Source code:
#include "max6675.h"
int thermoSO = 5;
int thermoCS = 6;
int thermoSCK = 7;
MAX6675 thermocouple(xthermoSCK, thermoCS, thermoSO);
int vccPin = 4;
int gndPin = 1;
void setup()
Serial.begin(9600);
// use Arduino pins
pinMode(vccPin, OUTPUT); digitalWrite(vccPin, HIGH);
pinMode(gndPin, OUTPUT); digitalWrite(gndPin, LOW);
Serial.println("MAX6675 test");
// wait for MAX chip to stabilize
delay(500);
void loop()
// basic readout test, just print the current temp
Serial.print("C = ");
Serial.println(thermocouple.readCelsius());
Serial.print("F = ");
Serial.println(thermocouple.readFahrenheit());
delay(1000);
kết quả
Hướng Dẫn Sử Dụng Và Lưu Ý
- Kết nối Arduino vs MAX6675 khá đơn giản,các bạn cần lưu ý kết nối chân theo đúng thứ tự như trên hình,nạp code cho Arduino.Để xem MAX6675 thay đổi nhiệt độ như thế nào các bạn có thể di chuyển đầu dò nhiệt độ đến các nguồn nhiệt khác nhau và xem kết quả trên màn hình.
