Module Cảm Biến Siêu Âm HC- SR04

Giới thiệu Module Cảm Biến Siêu Âm HC- SR04

Thông Số Kỹ Thuật:
Điện áp hoạt động: 5VDC
Khoảng cách phát hiện: 2cm – 450cm
Độ chính xác: ± 0.2cm
Tín hiệu kích hoạt đầu vào: 10us xung TTL
Kích thước: 43mm x 20mm x 17mm
Các chân của cảm biến siêu âm HC- SR04
Cảm biến siêu âm HC- SR04 có 5 chân, bao gồm:
Chân cấp nguồn VCC: 5V
Trigger: Chân kích hoạt phát sóng siêu âm. Ở chế độ 2, chân Trigger vừa có chức năng kích hoạt phát sóng siêu âm, vừa có chức năng nhận báo tín hiệu khi module nhận được sóng siêu âm phản hồi.
Chân Echo: Sử dụng để nhận biết có sóng siêu âm phản hồi.
Chân Out: Chân chọn chế độ.
Chân GND: cấp nguồn 0V.
Nguyên Lý Hoạt Động Của Module Cảm Biến Siêu Âm HC- SR04
Cảm biến siêu âm HC- SR04 có chức năng phát ra sóng siêu âm và nhận sóng siêu âm phản hồi ngược lại khi có vật cản. Do vậy, cảm biến siêu âm SRF05 được ứng dụng trong việc đo khoảng cách, hay sử dụng để phát hiện, né tránh vật cản.

Cảm biến siêu âm HC- SR04 có 2 chế độ (mode) hoạt động.

Chế độ 1: Sử dụng chân Trigger để kích hoạt phát sóng siêu âm và chân Echo để nhận tín hiệu phản hồi.
Ở chế độ này, 2 chân Trigger và Echo được sử dụng độc lập với nhau. Để sử dụng chế độ này, chân Out để hở mạch (không kết nối).

Để kích hoạt cảm biến HC- SR04 phát ra sóng siêu âm, cần tạo 1 xung có độ rộng mức 1 tối thiểu là 10us trên chân Trigger. Sau đó cảm biến siêu âm SRF04 sẽ tạo ra 8 xung để phát ra sóng siêu âm. Sau khi sóng siêu âm được phát ra, chân Echo ngay lập tức được kéo lên mức cao. Nếu sóng siêu âm gặp vật cản và phản hồi ngược lại cảm biến siêu âm, chân Echo sẽ được đưa xuống mức 0. Nếu độ rộng xung đo được lớn hơn 30ms, nghĩa là không có vật cản, hoặc vật cản nằm ngoài khoảng cho phép của module.

Chế độ 2: Sử dụng 1 chân Trigger để kích hoạt phát sóng siêu âm và nhận tín hiệu phản hồi.
Ở chế độ này, chỉ có 1 chân Trigger được sử dụng đồng thời 2 chức năng kích hoạt phát sóng siêu âm và nhận tín hiệu phản hồi.

Để sử dụng chế độ này, cần kết nối chân Out với 0V.

Tương tự chế độ 1, để kích hoạt phát sóng siêu âm, cần tạo xung có độ rộng tối thiểu 10us trên chân Trigger, sau đó, cảm biến siêu âm sẽ tạo ra 8 xung để phát sóng siêu âm. Sau khi sóng siêu âm được phát đi, chân Trigger được kéo lên mức 1, trong khoảng thời gian 100us-25ms, nếu có sóng siêu âm phản hồi, chân Trigger sẽ được đưa xuống mức 0. Nếu độ rộng xung đo được lớn hơn 30ms, nghĩa là không có vật cản, hoặc vật cản nằm ngoài khoảng cho phép của module.
Tính Toán Khoảng Cách
Dựa vào 2 giản đồ xung ở phần trên, ta có thể thấy việc xác định khoảng cách sẽ được xác định bằng cách xác định độ rộng mức 1 của xung tín hiệu phản hồi trên chân Echo (ở mode 1) hoặc chân Trigger (ở mode 2
=========================
Xuất xứ: Trung Quốc
=========================
LINH KIỆN ĐIỆN TỬ 3M HỒ CHÍ MINH
Địa chỉ: Số 6/1E Công Chúa Ngọc Hân, Phường 13, Quận 11, Tp.Hồ Chí Minh.
-Online: 0911.697.347
- Kĩ thuật: 0969.477.417
CHÍNH SÁCH BẢO HÀNH
- Cam kết sản phẩm giống hình ảnh
- 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất
- Bảo hành lên đến 30 ng

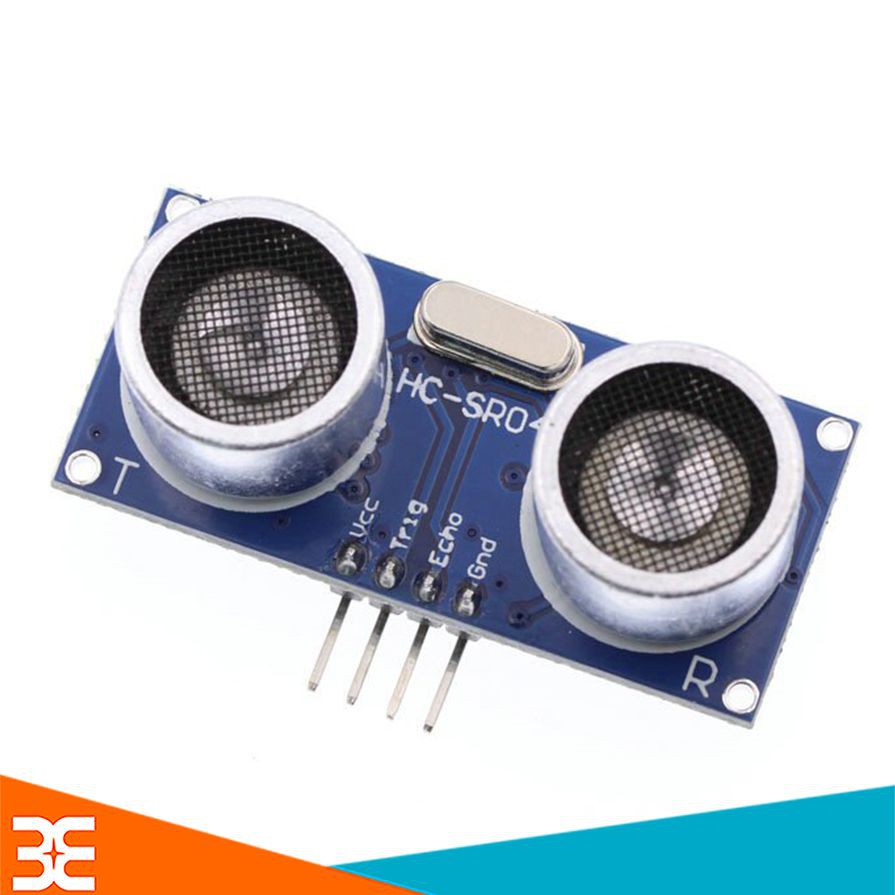

Hình ảnh sản phẩm
