Giới thiệu Module cảm ứng chạm tay 4 kênh

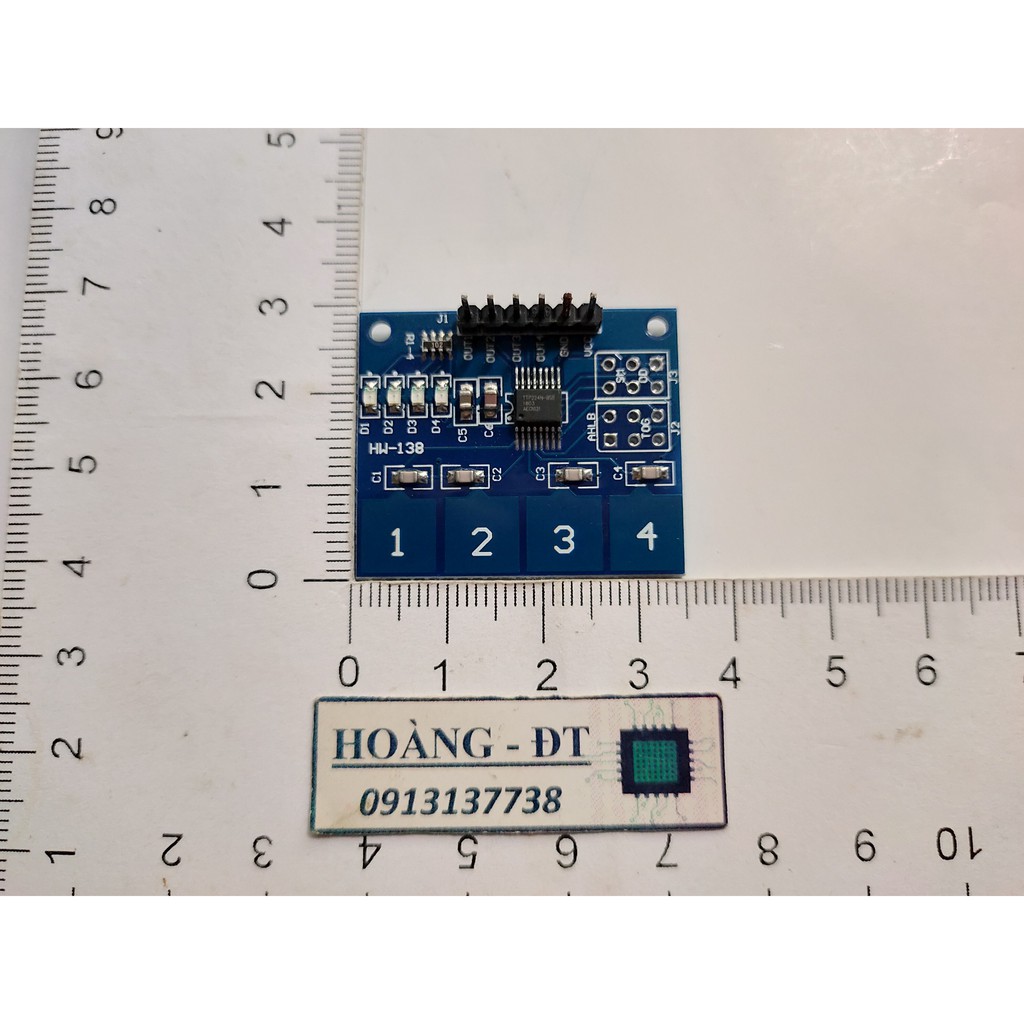

Module cảm ứng chạm tay 4 kênh.
Là loại cảm ứng điện dung. Có thể kết hợp với VĐK, Arduino, Module relay để điều khiển thiết bị, ...
Sơ đồ mạch nguyên lý (xem hình 4).
+ Thông số kỹ thuật:
- Điện áp làm việc: 3.3VDC- 5.5VDC.
- Có 6 chân: Vcc (nguồn), Gnd (mass), Out1, ..., Out4 (ngõ ra).

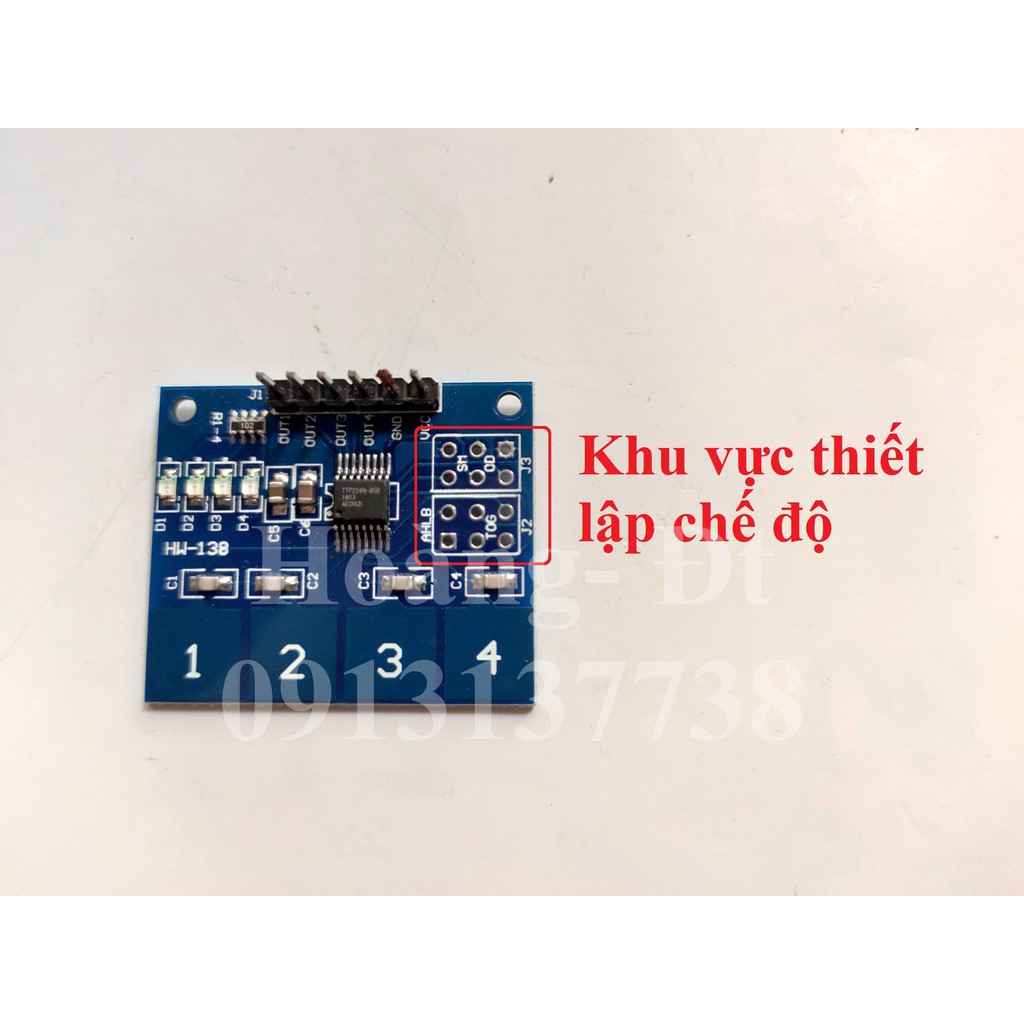

- Khu vực thiết lập chức năng (xem hình 2):
Để thiết lập chức năng, Khách hàng có thể hàn dây trực tiếp lên mạch hoặc chuẩn bị 2 hàng rào đực đôi 2.54mm 3p và jump hàng rào đôi.
Một số chức năng cơ bản (các chức năng khác, Shop chưa tìm hiểu được => nên sẽ không đề cập ở đây).
Lưu ý: mỗi lần sau khi gắn jump, gỡ jump. Khách hàng phải ngắt nguồn- cấp lại để Module hoạt động đúng.
- Chân AHL_B: gắn jump (nối tắt) => chạm tay => đầu ra Out = 0. Không gắn jump (treo) => chạm tay => đầu ra Out = 1,
- Chân TOG: gắn jump (nối tắt) => đầu ra Out sẽ được chốt. Không gắn jump (treo) => đầu ra Out không chốt.
- Chân SM: gắn jump (nối tắt), chế độ cảm ứng đơn phim. Không gắn jump (treo), chế độ cảm ứng đa phím.
** Lưu ý Khách hàng: Không đấu sai chân và không cấp nguồn quá áp quy định.
Khách hàng có thể xem chi tiết thông số kỹ thuật và sơ đồ chân trong datasheet: https://cdn.datasheetspdf.com/pdf-down/T/T/P/TTP224-TONTEK.pdf
