Module Chuyển Đổi Volt Sang PWM Và PWM Sang Volt Module Chuyển Đổi Kỹ Thuật Số Sang Tín Hiệu Tương Tự PWM

Giới thiệu Module Chuyển Đổi Volt Sang PWM Và PWM Sang Volt Module Chuyển Đổi Kỹ Thuật Số Sang Tín Hiệu Tương Tự PWM

Giơi thiệu sản phẩm:
Mô-đun này là một mô-đun có khả năng chuyển đổi điện áp và PWM. Tín hiệu kỹ thuật số PWM được chuyển đổi thành tín hiệu tương tự 0 đến 1OV. Điện áp đầu ra được điều chỉnh theo chu kỳ nhiệm vụ của toàn bộ PWM. V-PWM có thể chuyển đổi điện áp 0,5V-10V thành đầu ra PWM 0%-100% và điều chỉnh chu kỳ nhiệm vụ PWM bằng cách điều chỉnh điện áp.

Thông số sản phẩm:

PWM đến điện áp:
Điện áp làm việc của mô-đun: DC 12V-30V: (yêu cầu nguồn điện: lớn hơn 100MA)
Dải tần nhận tín hiệu PWM: 1KHZ-3KHZ:
Phạm vi mức đầu vào tín hiệu PWM:
Đỉnh 4,5V đến mức 10V, chân nhảy được cắm ở mức 5V. Loại tín hiệu mức này chủ yếu nhắm vào thẻ điều khiển công nghiệp thông thường (chẳng hạn như bảng MACH3) và giao diện của CPU 5V;
Mức cao nhất từ 12 đến 24V, cắm chốt nhảy ở mức 24V. Loại tín hiệu mức này chủ yếu nhằm vào giao diện PLC thông thường.
Phạm vi chuyển đổi: 0%-1 00%PWM chuyển đổi thành điện áp 0-10V
Dung sai: 5%.

Điện áp đến PWM:
Điện áp làm việc của mô-đun: DC 5V-12V
Tần số PWM đầu ra: khoảng 50KHZ
Biên độ PWM: 5V
Phạm vi chuyển đổi: 0-5V/0-10V
Chuyển đổi điện áp: 0%-100%6PWM
Dung sai: 1% -3%

PWM đến điện áp:
VCC: Nguồn điện làm việc 12V-30V.
GND: công suất nối đất.
PWM: Nhập cực dương của tín hiệu PWM.
GND: Cực âm tín hiệu đầu vào.
VOUT: điện áp đầu ra 0-10V
GND: điện áp đầu ra nối đất.

#ModuleChuyểnĐổiVoltSangPWM
#Module_Chuyển_Đổi_Volt_Sang_PWM
#modulechuyendoivoltsangpwm
#module_chuyen_doi_volt_sang_pwm
#PWMSangVolt
#PWM_Sang_Volt
#pwmsangvolt
#pwm_sang_volt
#ModuleChuyểnĐổiKỹThuậtSố
#Module_Chuyển_Đổi_Kỹ_Thuật_Số
#modulechuyendoikythuatso
#module_chuyen_doi_ky_thuat_so
#TínHiệuTươngTự
#Tín_Hiệu_Tương_Tự
#tinhieutuongtu
#tin_hieu_tuong_tu
#PWM
#pwm

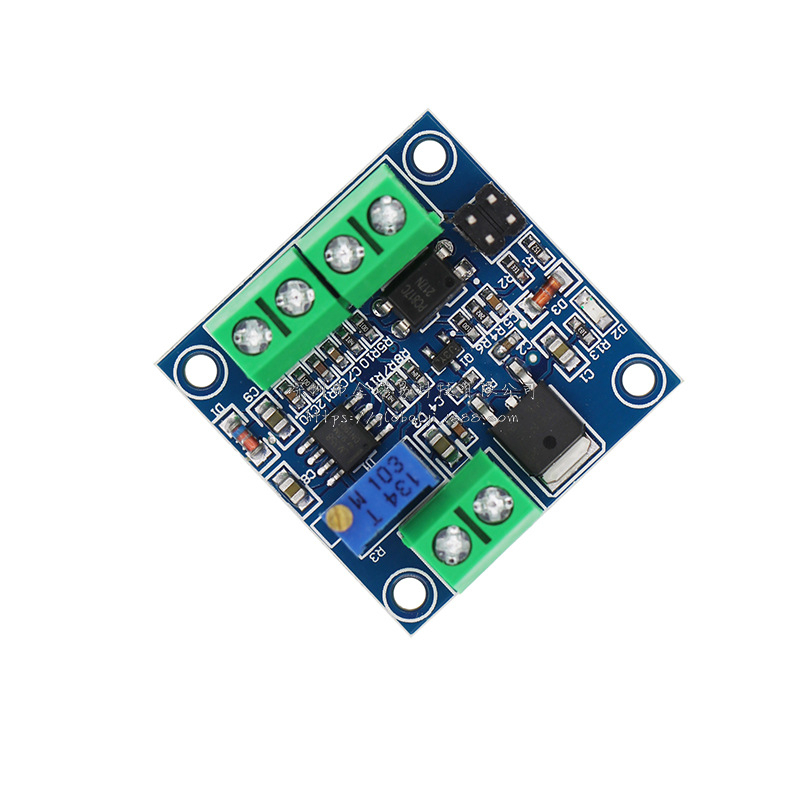

Hình ảnh sản phẩm
