Giới thiệu Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

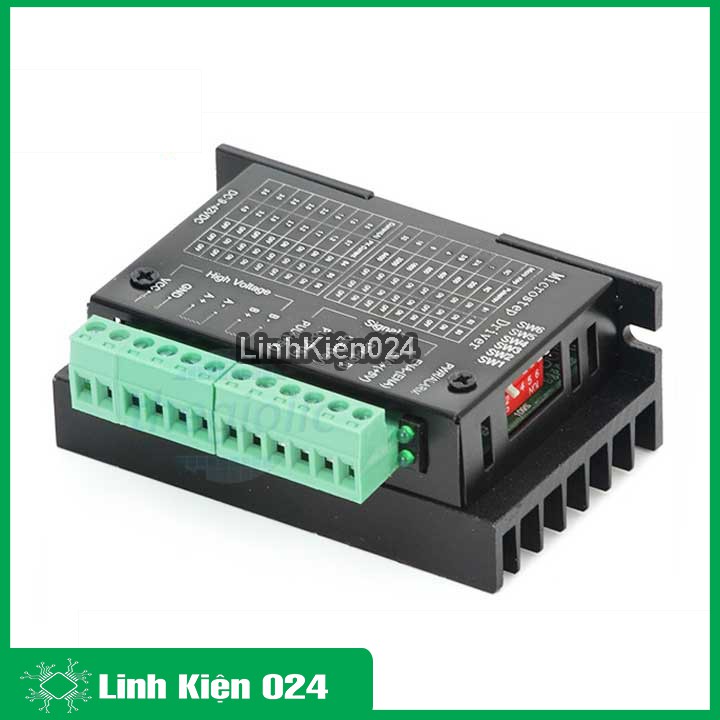

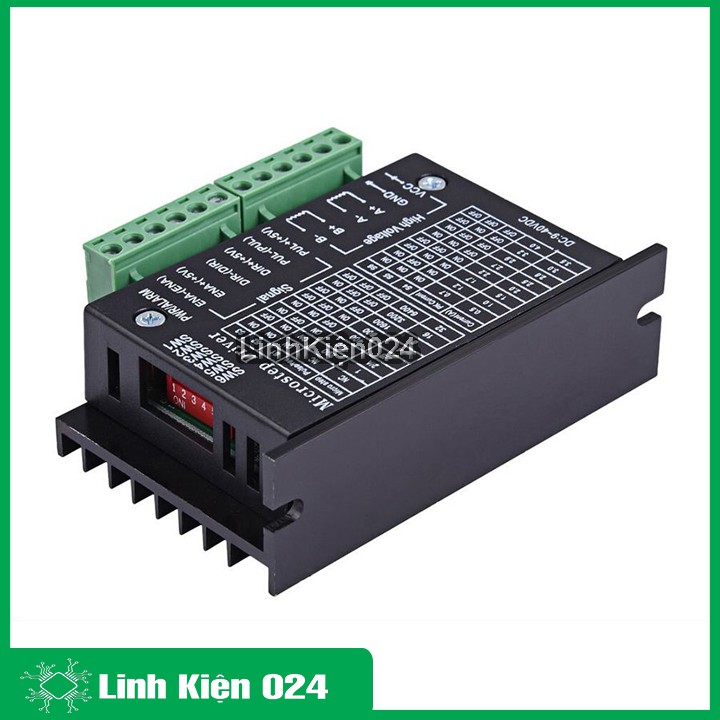

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC
Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.
Thông Số Kỹ Thuật:
Nguồn đầu vào là 9V - 42V.
Dòng cấp tối đa là 4A.
Ngõ vào có cách ly quang, tốc độ cao.
Có tích hợp đo quá dòng quá áp.
Trọng lượng: 200G.

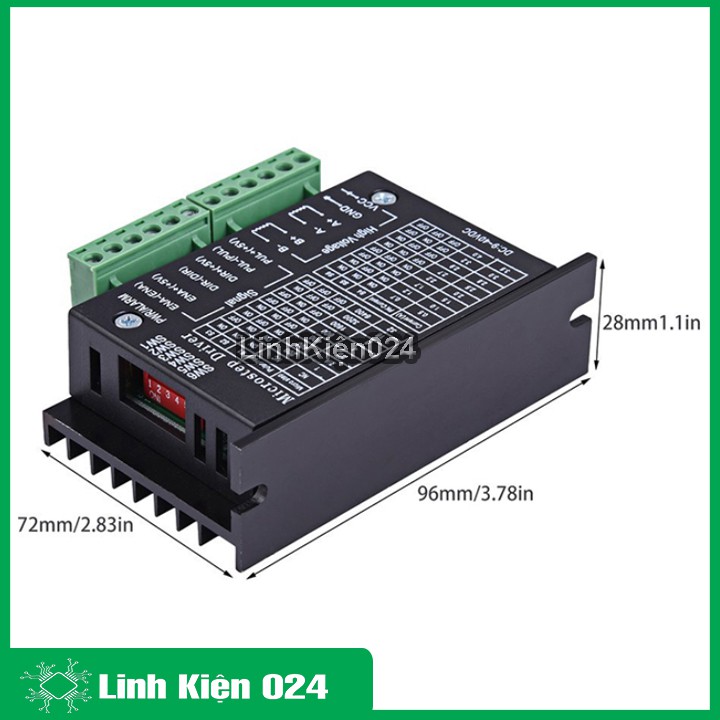

Kích thước : 96 * 71 * 37mm.
Cài đặt và ghép nối:
DC+: Nối với nguồn điện từ 9 - 40VDC
DC- : Điện áp (-) âm của nguồn
A+ và A -: Nối vào cặp cuộn dây của động cơ bước
B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung cho module điều khiển động cơ
Cài đặt cường độ dòng điện
I(A) SW4 SW5 SW6
4.0 1 1 1
3.5 0 1 1
3.0 1 0 1
2.5 0 0 1
2.0 1 1 0
1.5 0 1 0
1.0 1 0 0
0.5 0 0 0

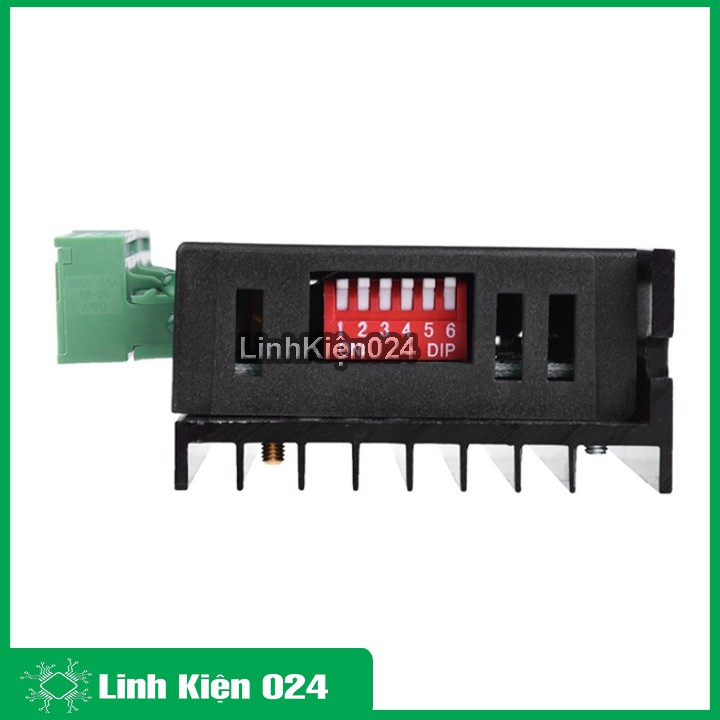

Cài đặt vi bước cho driver
Micro Pulse/rev SW1 SW2 SW3
OFF 0 0 0 0
1 200 0 0 1
1/2A 400 0 1 0
1/2B 400 0 1 1
1/4 800 1 0 0
1/8 1600 1 0 1
1/16 3200 1 1 0
OFF 0 1 1 1
