MODULE Điều Khiển Động Cơ Bước TB6560 3A Chất Lượng

Giới thiệu MODULE Điều Khiển Động Cơ Bước TB6560 3A Chất Lượng

- Module TB6560 là module chuyên dụng để điều khiển động cơ bước lưỡng cực.

- Module TB6560 có khả năng điều khiển các chế độ : full step ,half step,vi bước (1/8 và 1/16 step) .Các chế độ được set bởi phần cứng.

+ Running Current(tùy chỉnh dòng ) : 0,3-3A(SW1,SW2,SW3,S1)

+ Decay(Hạn dòng cho motor) : khi cấp điện cho cuộn dây motor qua cầu H bên trong IC thì sẽ có dòng điện chạy qua, ví dụ quy định dòng là 1A thì khi đến dòng 1A IC nó ngưng không cấp điện nữa, dòng điện tụt xuống, nó lại cấp tiếp... cứ vậy. Chu kỳ cấp rồi ngưng phụ thuộc vào dao động nội bên trong IC, dao động này thay đổi bằng cách thay đổi giá trị tụ C5, trong mạch dùng tụ 330pF, dao động là 130khz, thay tụ 100pF thì dao động là 400khz, tần số càng cao thì IC kiểm tra sự thay đổi dòng càng nhanh, hình dung đại khái thì càng nhanh càng mịn.
0%, 25%, 50%, 100%

Tóm lại: motor nhỏ hay quay chậm thì 0%, motor to hay quay nhanh thì 100%.Tùy chọn 25%, 50% với các loại động cơ trung bình.

+ Excitation: đặt vi bước cho mạch driver. Ví dụ motor 1,8 độ set (1) thì 1 xung ngoài vào chân step sẽ quay 1,8 độ, 200 xung sẽ quay 1 vòng. Set 1/2, 1/8, 1/16 thì 1 xung vào sẽ quay 1/2, 1/8, 1/16 của 1,8 độ.

Thông Số Kỹ Thuật:
Nguồn đầu vào là 10V - 35V.
Dòng cấp tối đa là 3A.
Ngõ vào có cách ly quang, tốc độ cao.
Có tích hợp đo quá dòng quá áp.
Kích thước: 50*75*35mm

OneShop -Kênh Bán Buôn Linh Kiện Điện Tử
- Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em

- Đảm bảo bao giá tốt nhất toàn thị trường

- Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòng

- Đảm bảo sảm phẩm giống hình


Thông Tin Hỗ Trợ
- Vấn đề đơn hàng: 024.2021.4848

- Vấn đề hàng hóa: 024.6658.4141

- Vấn đề kĩ thuật: 0969.477.417

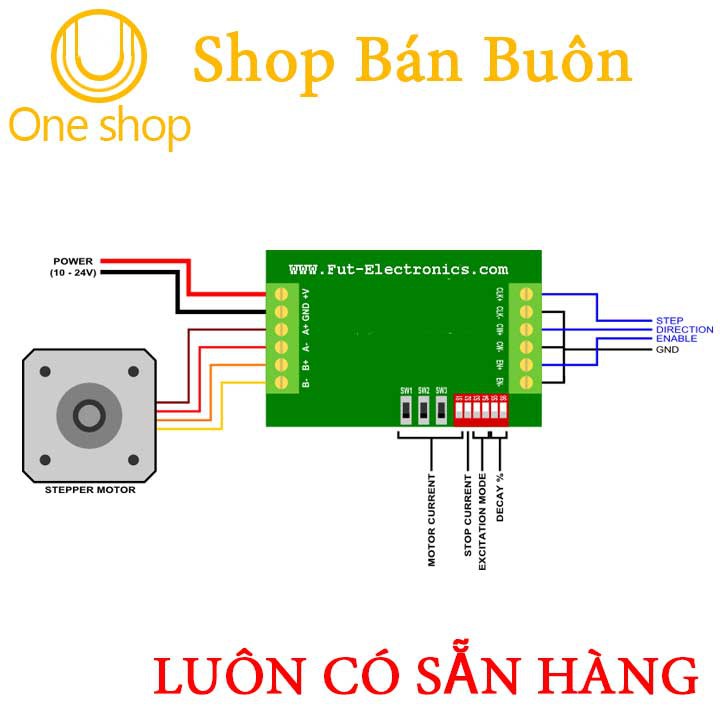

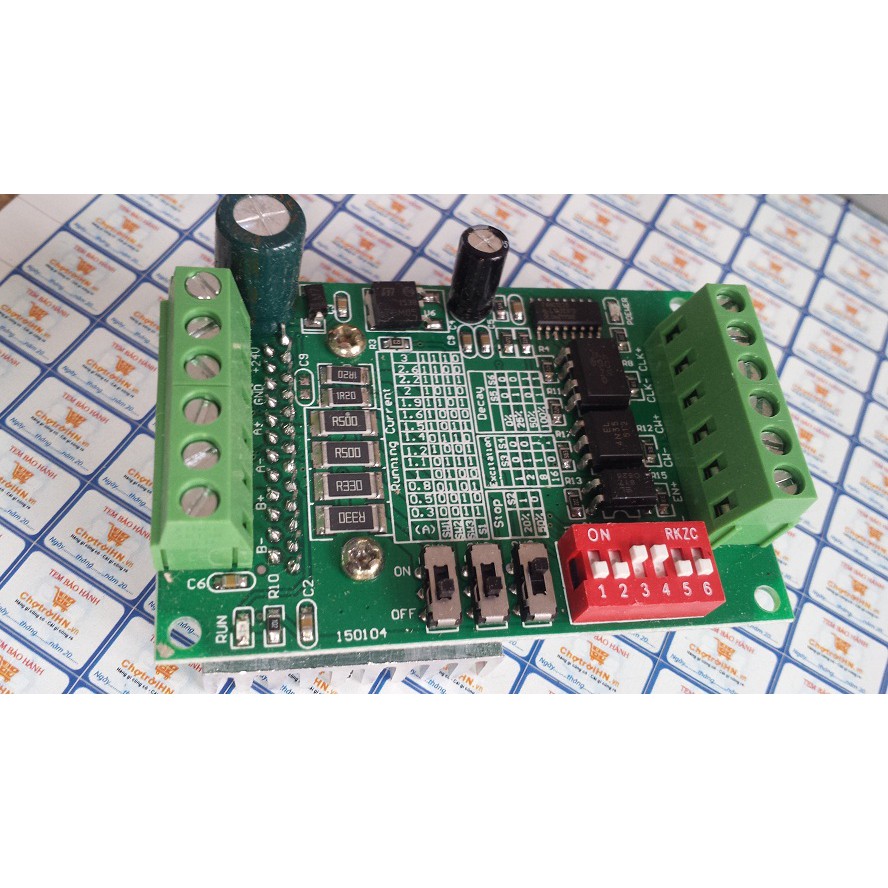

Hình ảnh sản phẩm
