Giới thiệu Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC
Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.Thông Số Kỹ Thuật:
Nguồn đầu vào là 9V - 42V.
Dòng cấp tối đa là 4A.
Ngõ vào có cách ly quang, tốc độ cao.
Có tích hợp đo quá dòng quá áp.
Trọng lượng: 200G.
Kích thước : 96 * 71 * 37mm.
Cài đặt và ghép nối:
DC+: Nối với nguồn điện từ 9 - 40VDC
DC- : Điện áp (-) âm của nguồn
A+ và A -: Nối vào cặp cuộn dây của động cơ bước
B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
-------------------------------------------
OneShop -Kênh Bán Buôn Linh Kiện Điện Tử
- Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em
- Đảm bảo bao giá tốt nhất toàn thị trường
- Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòng
- Đảm bảo sảm phẩm giống hình
Thông Tin Hỗ Trợ
- Vấn đề đơn hàng: 024.2021.4848
- Vấn đề hàng hóa: 024.6658.4141
- Vấn đề kĩ thuật: 0969.477.417

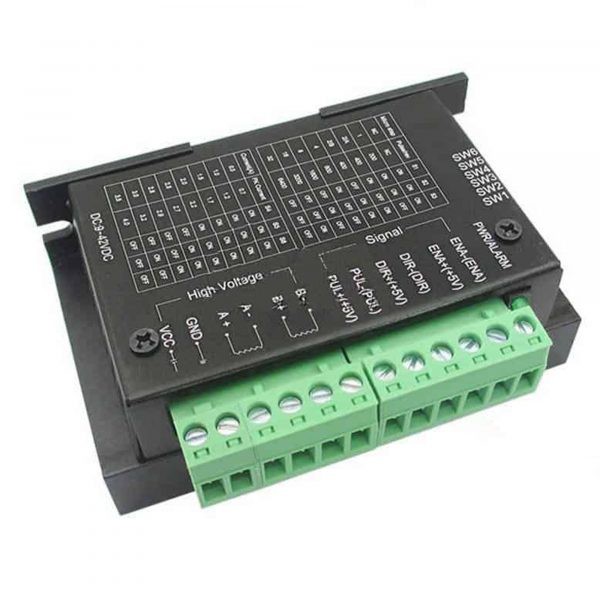

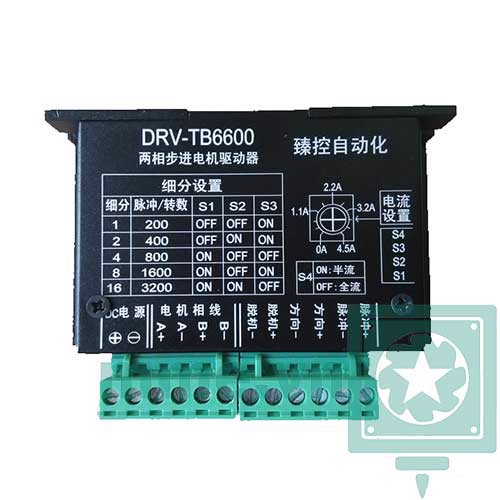

Hình ảnh sản phẩm
