Giới thiệu MODULE Điều Khiển Động Cơ Bước TB6600 4.5A

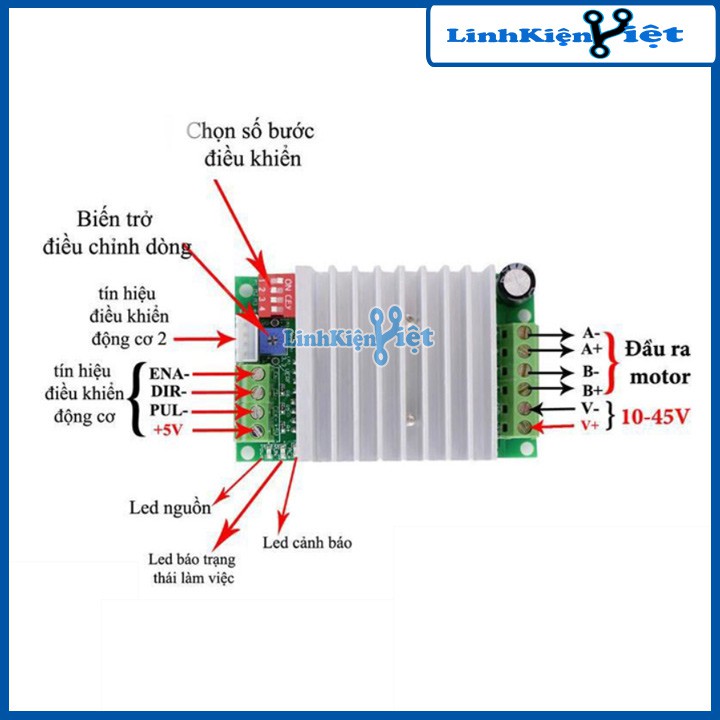

Module điều khiển động cơ TB6600 4.5A Thông số kỹ thuật Module điều khiển động cơ TB6600 4.5A: - Điện áp hoạt động: 10V - 45V - Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch - Dòng ra: 4.5A Max - Module điều khiển động cơ TB6600 có thể điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước. Kích thước module: Dài: 82mm Rộng: 52mm Cao: 30mm Hướng dẫn kết nối và sử dụng: -- A+ và A -: Nối vào cặp cuộn dây của động cơ bước -- B+ và B- : Nối với cặp cuộn dây còn lại của động cơ -- PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600 -- PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600 -- DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600 -- DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600 -- ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa -- Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung #moduledieukiendongco #moduletb6600 #linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong Hotline: 0978618794 ============ THÔNG TIN THÊM VỀ SẲN PHẨM 🔸 Xuất xứ: Trung Quốc 🔸 Nhà cung cấp: Linh Kiện Việt 🔸 Hotline: 097.8618.794 🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội
