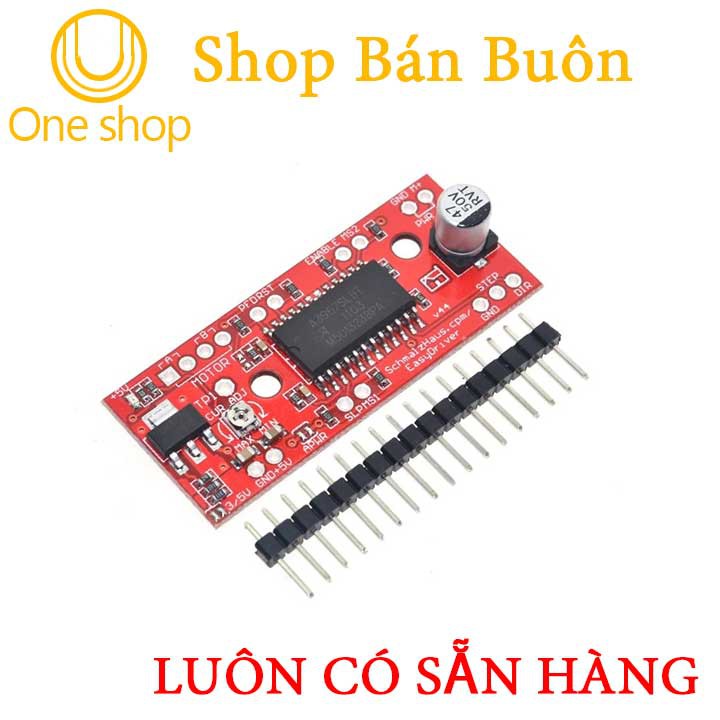

Module Điều Khiển Động Cơ Bước A3967

Giới thiệu Module Điều Khiển Động Cơ Bước A3967

Module A3967 là mẫu module thông dụng, dùng để điều khiển motor step với sự tiện dụng và độ chính xác cao. Bước board điều khiển động cơ A3967 EasyDriver bước động cơ V44 điều khiển

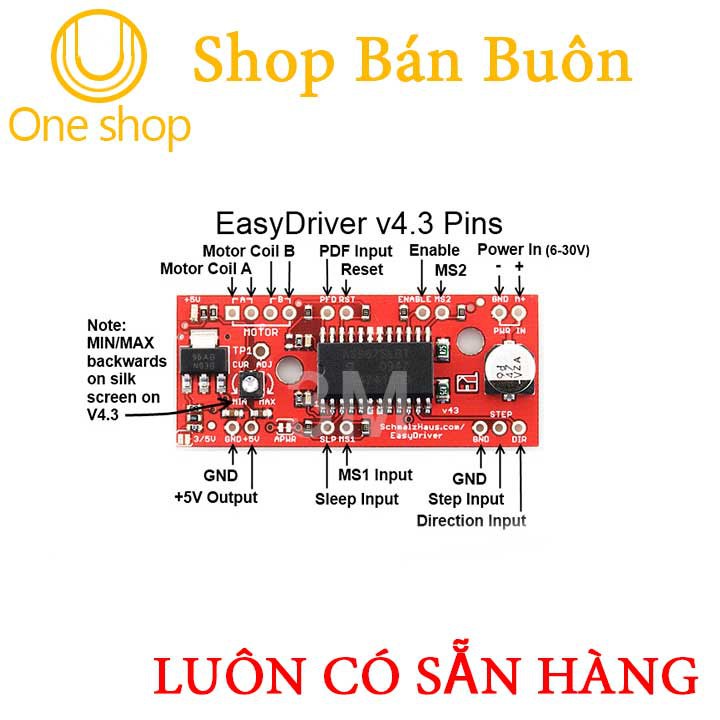

1. MOTOR COIL A, B: 4 chân ra Động cơ.

2. RESET: Đưa lên mức CAO để module hoạt động.

3. ENABLE: Đưa xuống mức THẤP để kích hoạt các FET lái động cơ.

4. GND: Ground 0V.

5. M+ : Nguồn cho động cơ, 6-30V 2A

6. 5V: Nguồn nuôi A3967 (I= 70mA, không cần cấp do tích hợp sẵn mạch nguồn LM317 )

7. SLEEP INPUT: khi ở mức thấp, đầu ra sẽ bị vô hiệu hóa, điện năng tiêu thụ là thấp nhất.

8. STEP: Bất kì sự chuyển đổi từ THẤP lên CAO sẽ lái động cơ tiến 1BƯỚC. hướng quay và kích thước bước được quy định bởi thiết lập chân DIR(direction) và MS1,MS2 (MicroStep- Vi bước). Áp xung là 0-5V hoặc 0-3.3V, tùy vào sự lựa chọn mức Logic.

9. DIR: xác định hướng quay. thay đổi từ CAO>THẤP hay THẤP>CAO chỉ có hiệu lực ở Cạnh tăng (Rising Edge) tiếp theo của lệnh STEP.

10. MS1, MS2: Xác định vi bước

Thông Số Kĩ Thuật:

Module Điều Khiển Động Cơ Bước A3967 có thể dùng điều khiển động cơ bước chính xác và ổn định

Khi ngắt 2 chân Ms1 và Ms2 có thể cài đặt vi bước 1, 1/2, 1/4, 1/8. Nhưng sẽ mặc định là 1/8

Dòng điện có thể điều chỉnh trực tiếp từ 150-750mA/1 Pha

Nguồn cung cấp cho module là từ 7-20VDC

Kích thước module A3967 21x47mm.
