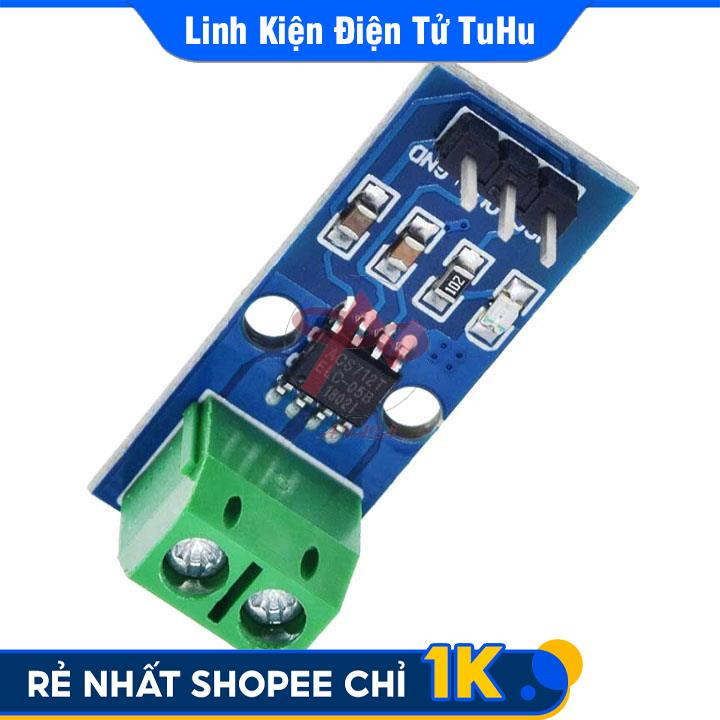

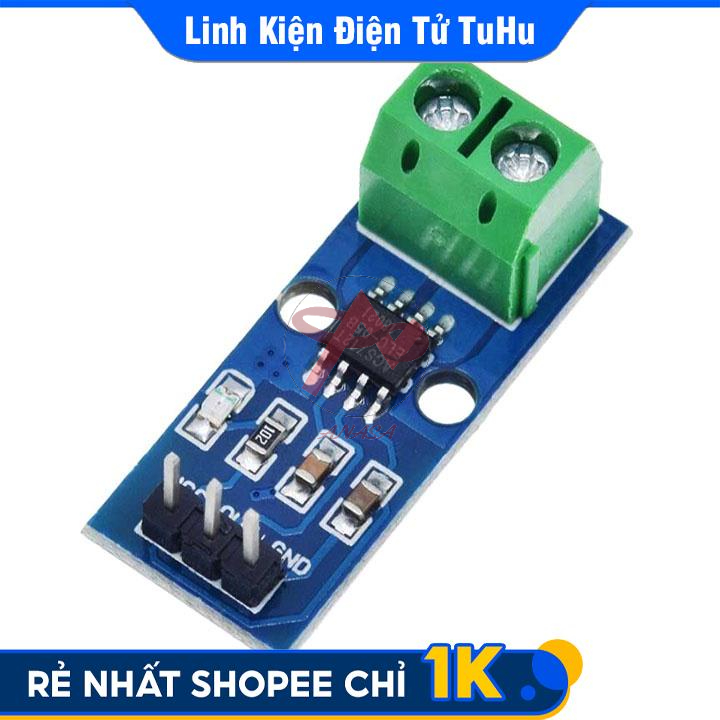

Module Đo Dòng ACS712 30A
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Máy đo điện & đồng hồ vạn năng > Module Đo Dòng ACS712 30A
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Module Đo Dòng ACS712 30A
***Lưu ý: Giá bán hiện tại chỉ áp dụng trên shopee, không áp dụng khi mua trực tiếp tại cửa hàng.✦ Sản phẩm có hỗ trợ vận chuyển hỏa tốc - giao hàng ngay trong nội thành Hà Nội
✦ Quý khách vui lòng liên hệ số hotline: 087.884.2345 để được hỗ trợ.
THÔNG SỐ KĨ THUẬT
- Nguồn cấp: 5V.
- Điện trở dây dẫn trong là 1.2mΩ.
- Độ nhạy đầu ra từ 94 - 104mV/A.
- Thời gian đáp ứng ngõ vào là 5us.
- Đo được cả AC và DC.
************
CÔNG DỤNG SẢN PHẨM
- Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 30A. Đặc biệt đường tín hiệu analog tỉ lệ nhiễu thấp.
* Khi đo DC:
- Ta mắc tải nối tiếp Ip+ và Ip- , dòng điện sẽ đi từ Ip+ đến Ip- sẽ tạo ra Vout từ 2.5V đến 5V tương ứng là 0 đến 30A. Nếu mắc ngược lại thì Vout sẽ từ 2.5 đến 0V và dòng ra sẽ là từ 0 đến -30A. Ban đầu khi chưa có Ip Vout sẽ là 2.5V, khi có Ip thì dựa vào Ip dần tiến tới 0 hay dần tiến tới 5V để t có thể xác định được chiều của dòng điện.
*Khi đo AC:
- Với AC thì ta không cần quan tâm đến chiều ta cấp 5V khi chưa có Ip thì Vout = 2.5V, khi có dòng xoạy chiều Ip đo dòng thay đổi theo hình sin nên Vout sẽ thay đổi từ 0 đến 5V tương ứng là -30A ~ 30A.
************
