Module Đồng Hồ Đo Chính Xác Không Dùng Pin HW-084A DS3231 AT24C32 IIC RTC

Giới thiệu Module Đồng Hồ Đo Chính Xác Không Dùng Pin HW-084A DS3231 AT24C32 IIC RTC

Hw-084a DS3231 AT24C32 Mô-đun đồng hồ chính xác 3.3-5.5V IIC RTC Mô-đun đồng hồ thời gian thực KHÔNG có pin
Đặc điểm:
Ds3231 là một chiếc đồng hồ thời gian thực I2C có độ chính xác cao, chi phí thấp (RTC), với bộ dao động tinh thể tích hợp nhiệt độ (TCXO) và pha lê.
Thiết bị bao gồm một đầu cuối đầu vào của pin, có thể duy trì thời gian chính xác khi nguồn điện chính được ngắt kết nối.
Bộ dao động tinh thể tích hợp giúp cải thiện độ chính xác lâu dài của thiết bị và giảm số lượng thành phần trong dây chuyền sản xuất. Ds3231 cung cấp phạm vi nhiệt độ cấp thương mại và cấp công nghiệp, sử dụng gói SO 16 chân 300mil.
Rtc tiết kiệm thông tin giây, phút, giờ, ngày trong tuần, ngày, tháng và năm. Đối với các tháng có ít hơn 31 ngày, ngày vào cuối tháng sẽ được điều chỉnh tự động, bao gồm cả chỉnh sửa trong những năm nhảy vọt. Và cung cấp khoản bồi thường trong năm nhảy vọt cho đến 2100.
Định dạng làm việc của đồng hồ có thể định dạng 24 giờ hoặc 12 giờ với chỉ báo AM / PM. Cung cấp hai báo thức lịch cấu hình và đầu ra sóng vuông có thể cấu hình. Địa chỉ và dữ liệu được truyền nối tiếp qua xe buýt hai chiều I2C. Giao diện xe buýt IIC, tốc độ truyền 400KHz (khi điện áp làm việc là 5V).
Các thiết bị IIC khác có thể bị hỏng. Địa chỉ 24C32 có thể được sửa đổi bằng cách cắt ngắn mạch A0 / A1 / A2. Địa chỉ mặc định là 0x57.
Tham chiếu điện áp tích hợp chính xác, nhiệt độ và mạch so sánh được sử dụng để theo dõi trạng thái VCC, phát hiện hỏng nguồn, cung cấp đầu ra thiết lập lại và tự động chuyển sang nguồn điện dự phòng khi cần thiết. Ngoài ra, chân màn hình RST có thể được sử dụng như một đầu vào thủ công để tạo ra một thiết lập lại μP.
Ngoài độ chính xác thời gian cao, DS3231 còn có một số chức năng khác, giúp mở rộng các chức năng và phạm vi lựa chọn bổ sung của máy chủ hệ thống. Thiết bị tích hợp cảm biến nhiệt độ kỹ thuật số rất chính xác, có thể được truy cập thông qua giao diện I2C * (như thời gian). Độ chính xác của cảm biến nhiệt độ này là ± 3°C.
Mạch điều khiển trên chip có thể nhận ra tự động phát hiện nguồn điện và quản lý công tắc nguồn giữa nguồn điện chính và nguồn điện dự phòng (ví dụ: pin điện áp thấp).
Nếu nguồn điện chính bị lỗi, thiết bị có thể tiếp tục cung cấp thời gian và nhiệt độ chính xác, và hiệu suất của nó sẽ không bị ảnh hưởng.
Khi nguồn điện chính được tiếp thêm năng lượng hoặc giá trị điện áp trở lại phạm vi cho phép, chức năng đặt lại trên chip có thể được sử dụng để khởi động lại bộ vi xử lý hệ thống.

Thông tin chi tiết:
Điện áp làm việc: 3,3-5,5V
Chip đồng hồ: chip đồng hồ có độ chính xác cao DS3231
Độ chính xác của đồng hồ: Trong phạm vi 0-40℃, Độ chính xác là 2ppm và sai số hàng năm khoảng 1 phút
Chip bộ nhớ: AT24C32 (dung lượng lưu trữ 32K)
Kích thước sản phẩm: 38 * 22 * 14mm
Trọng lượng sản phẩm: 9g
Kích thước đóng gói: 50 * 50 * 20mm
Trọng lượng gói: 9g

Ghi chú:
Do màn hình và hiệu ứng ánh sáng khác nhau, màu sắc thực tế của sản phẩm có thể hơi khác so với màu sắc hiển thị trên hình ảnh. Cảm ơn bạn!
Vui lòng cho phép s

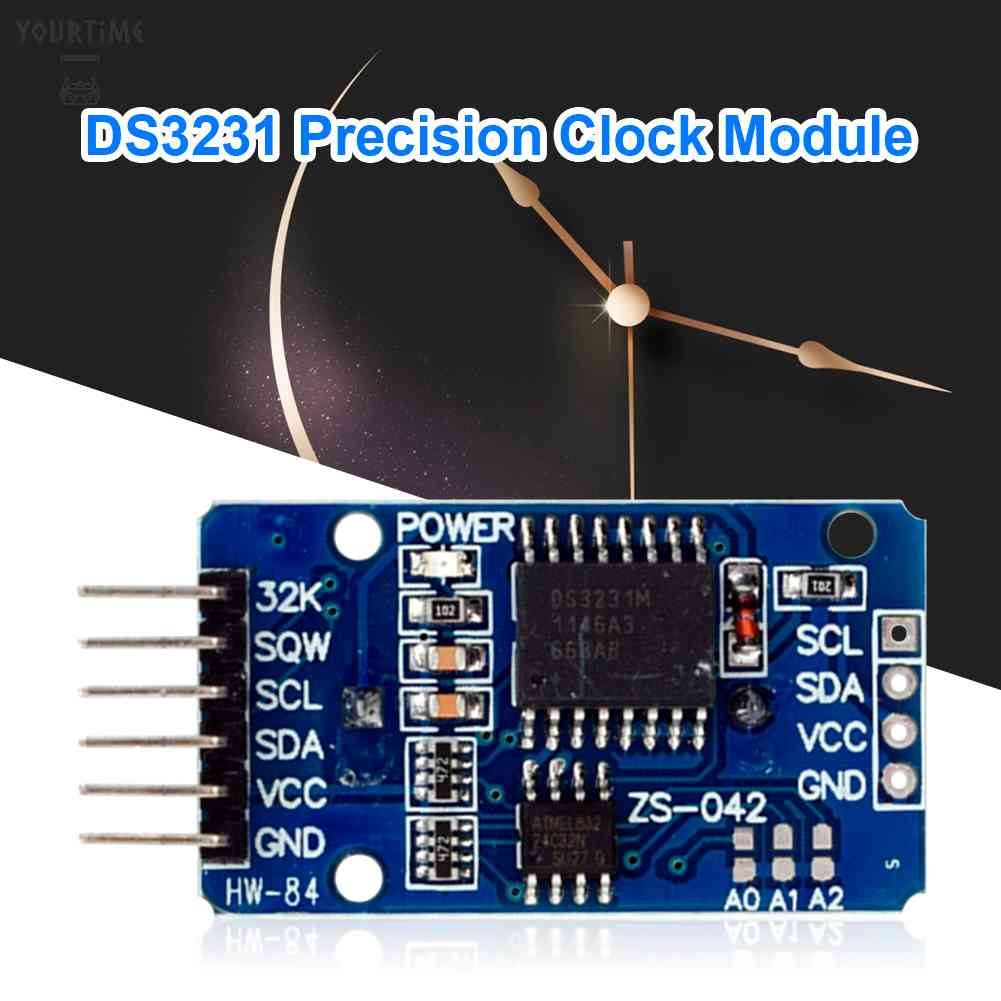

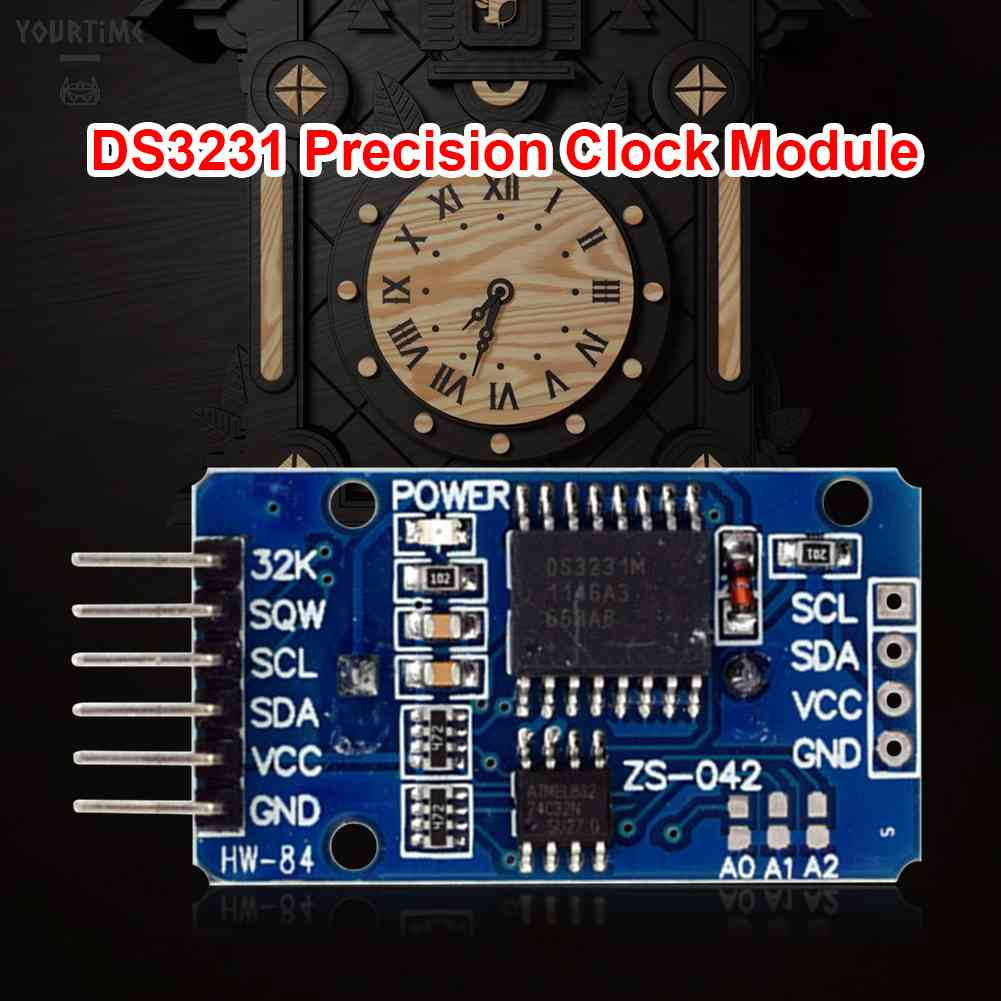

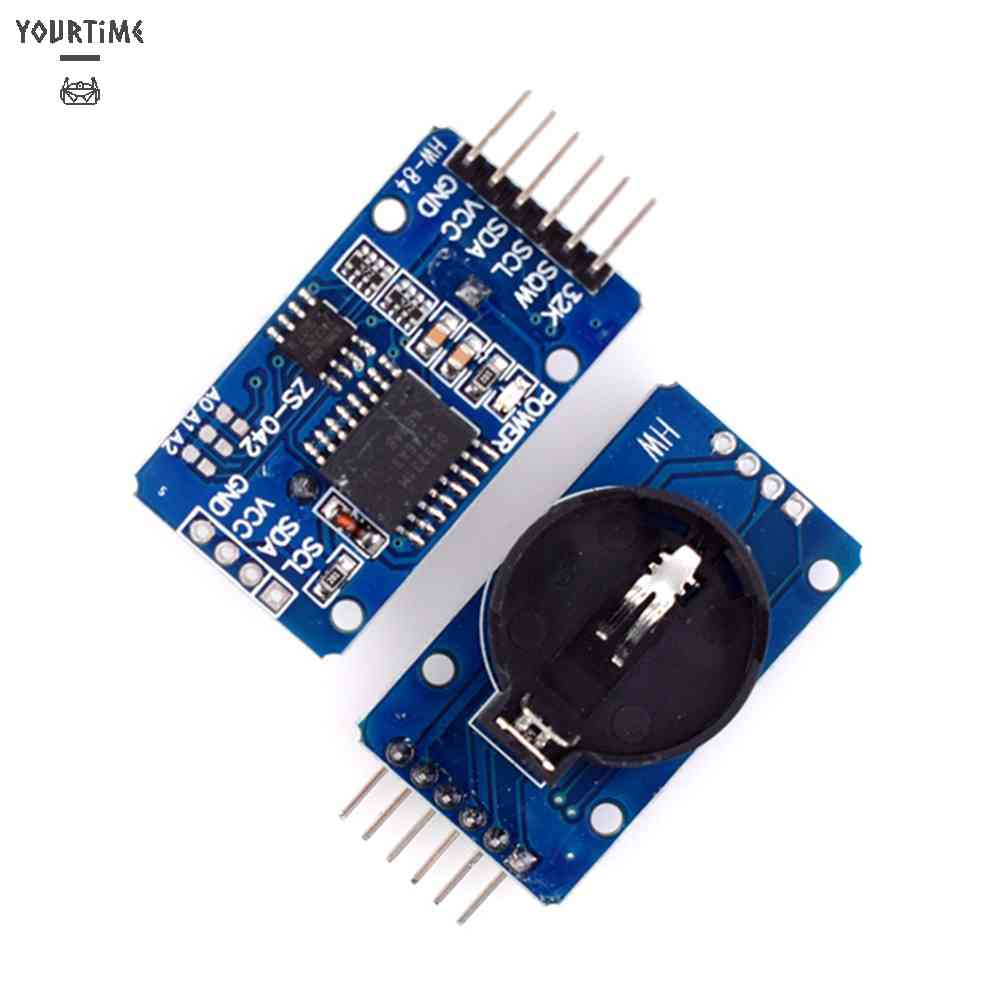

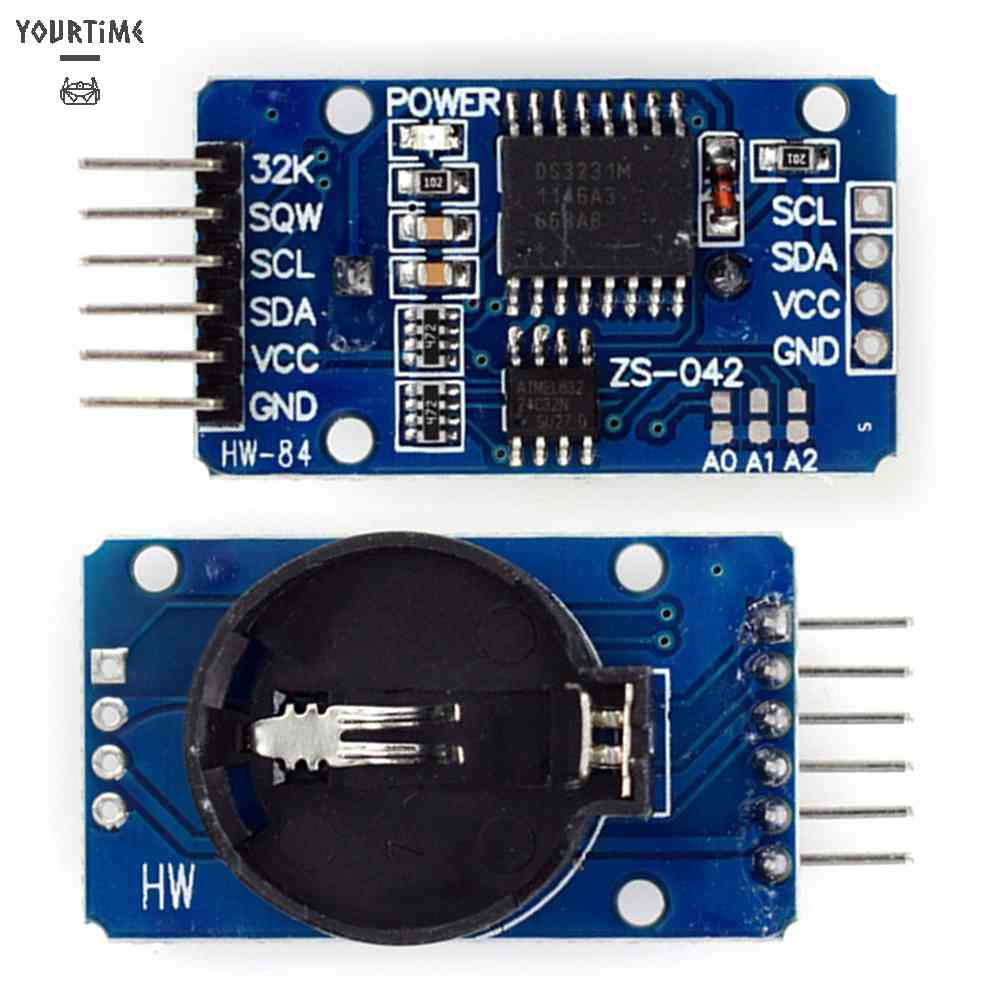

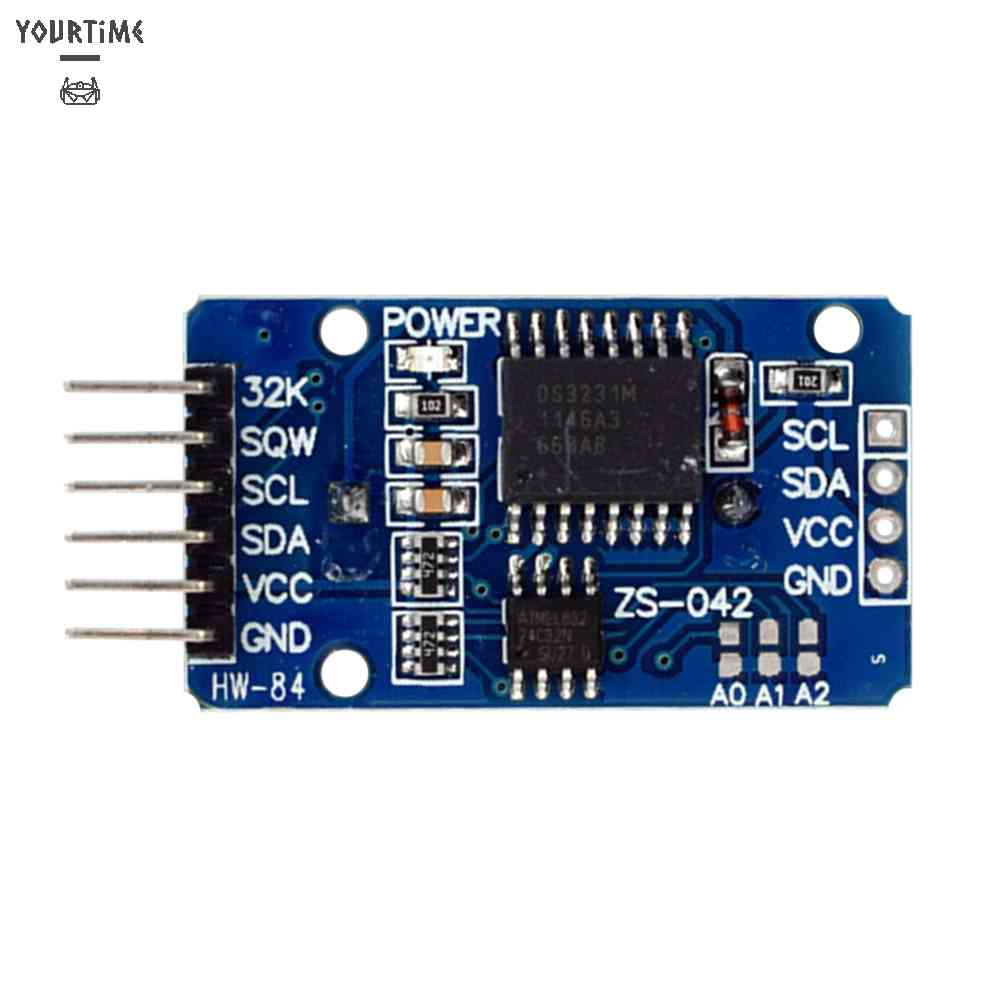

Hình ảnh sản phẩm
