Giới thiệu Module Ghi Âm ISD1820 V1
Thông số kỹ thuật:- Chip: ISD1820.
- Ghi âm: Thời lượng ghi âm 10s.
- Điện áp hoạt động: 3-5VDC.
- Nguồn khuyên dùng cho sản phẩm: 5V-1A hoặc 5V-2A
- Kích thước: 54x38mm.
- Nếu cần thay đổi thời gian ghi âm có thể thay đổi bằng diện trở như bảng sau để được đúng như mong muốn. - Mặc định trên board hàn sẵn là 100K tương đương 10s.
IDS1820 module
Sơ Đồ Nối Dây:
PLAYE – phát âm thanh, khi có tín hiệu nhấn nút (tác động mức logic cao), đoạn ghi âm sẽ được phát
REC – nút ghi âm, khi nút được nhấn (mức cao HIGH), thì thiết bị sẽ bắt đầu ghi âm, cho đến khi thả nút nhấn ra thì sẽ hoàn tất việc ghi âm, đoạn ghi âm dài tối đa là 20s.
Speaker Outputs – 2 chân domino dùng để gắn 2 dây loa.
MIC – microphone dùng để thu âm thanh trong lúc ghi âm.
REPLAY – lặp lại tiếng ghi âm liên tục.
FT –có chức năng dùng mạch khuếch đại bên ngoài.
ISD1820 – IC chipLead Out IO – VCC LED NC FT GND / VCC REC PLAYE PLAYL GND
P2 – Jumper kết nối mặc định với điện trở 100K, mặc định là 10s ghi âm.
PLAYL – mỗi lần nhấn nút, sẽ phát loại đoạn ghi âm 1 lần.
------------------------
OneShop -Kênh Bán Buôn Linh Kiện Điện Tử
- Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em
- Đảm bảo bao giá tốt nhất toàn thị trường
- Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòng
- Đảm bảo sảm phẩm giống hình
Thông Tin Hỗ Trợ
- Vấn đề đơn hàng: 024.2021.4848
- Vấn đề hàng hóa: 024.6658.4141
- Vấn đề kĩ thuật: 0969.477.417

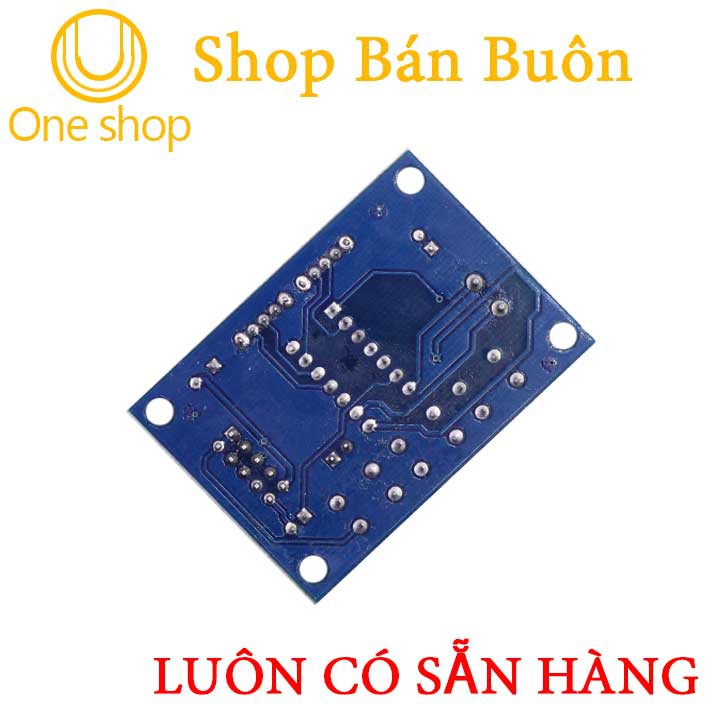

Hình ảnh sản phẩm
