Module GPRS Class10 GMS A6 / SMS chất lượng cao

Giới thiệu Module GPRS Class10 GMS A6 / SMS chất lượng cao

Điện áp hoạt động 3.3V - 4.2V;
Nhiệt độ hoạt động -30°C đến + 80°C.
Kích thước: 22,8 × 16,8 × 2.5mm.
Hỗ trợ các mạng GSM / GPRS bốn băng tần, bao gồm 850,900,1800,1900MHZ ;
GPRS Class 10;
Hỗ trợ cuộc gọi bằng giọng nói;
Hỗ trợ tin nhắn SMS tin nhắn văn bản;
Hỗ trợ GPRS lưu lượng dữ liệu, tốc độ dữ liệu tối đa, tải 85.6Kbps, tải lên 42.8Kbps ;
Hỗ trợ chuẩn GSM07.07,07.05 AT lệnh và Ai Thinker lệnh mở rộng;
Hỗ trợ 2 cổng nối tiếp, một cổng nối tiếp để tải về một AT cổng lệnh;
AT lệnh hỗ trợ chuẩn AT và TCP / IP giao diện lệnh;
Hỗ trợ âm thanh kỹ thuật số và âm thanh analog, hỗ trợ HR , FR , EFR , AMR
Các tính năng của sim A6:

Gọi điện
Gửi tin nhắn
Nhận tin nhắn
Đọc tin nhắn
GPRS
Etc…


2. Giao tiếp với Arduino

Class10 GMS A6 / SMS

Nguồn nuối sim A6 lấy từ nguồn 5v kết nối với cổng sạc như hình:

Class10 GMS A6 / SMS

Cần kiểm tra kĩ nguồn để sim hoạt động ổn định.

3. Code test
Code Call (gọi điện):

char phone_no[]="+84xxxxxxxxxx"; // thay bằng SĐT của bạn

void setup()
{
Serial.begin(9600);
delay(200);
Serial.println("AT");
delay(1000);
Serial.print("ATD");
Serial.println(phone_no);
//Serial.println(";");
delay(10000);
Serial.println("ATH");
}

void loop()
{
}
Code gửi SMS:

char phone_no[]="+84xxxxxxxxxxx";

void setup() {
Serial.begin(9600);
delay(300);

Serial.println("AT+CMGF=1");
delay(2000);
Serial.print("AT+CMGS=\"");
Serial.print(phone_no);
Serial.write(0x22);
Serial.write(0x0D); // hex equivalent of Carraige return
Serial.write(0x0A); // hex equivalent of newline
delay(2000);
Serial.print("GSM A6 test message!");
delay(500);
Serial.println (char(26));//the ASCII code of the ctrl+z is 26

}

void loop()
{
}
Link tải code test send SMS và CALL:

https://alselectro.wordpress.com/2016/09/14/gsm-a6-with-arduino-making-a-call-sending-sms/



Sau khi biên dịch chương trình xong thì nạp code xuống board Arduino UNO đã kết nối với module Sim A6 .

4. Kiểm tra kết quả

Sau khi đã nạp code cắm sim ( còn tiền) vào module sim A6 và ấn tổ hợp phím Ctrl + Shift + M.

Để xem quá trình truyền dữ liệu từ Arduino qua module sim A6.

Lưu ý: cài đặt tốc độ baud trùng với trong code ( 9600 ).

Class10 GMS A6 / SMS

Kết quả hình trên kiểm tra tập lệnh AT đã OK.

Sau đó đợt khoảng 1 lúc ( tầm 20s) sẽ có tin nhắn hoặc cuộc gọi về số điện thoạt đã cài đặt trong code.

Nếu như test kết quả ko như trên thì kiểm tra lại kết nối dây cắm, kiểm tra kết nối nguồn và kiểm tra sim cắm.

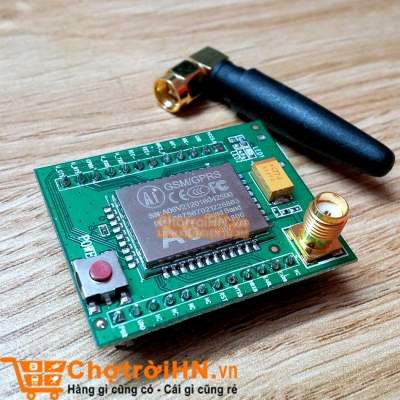

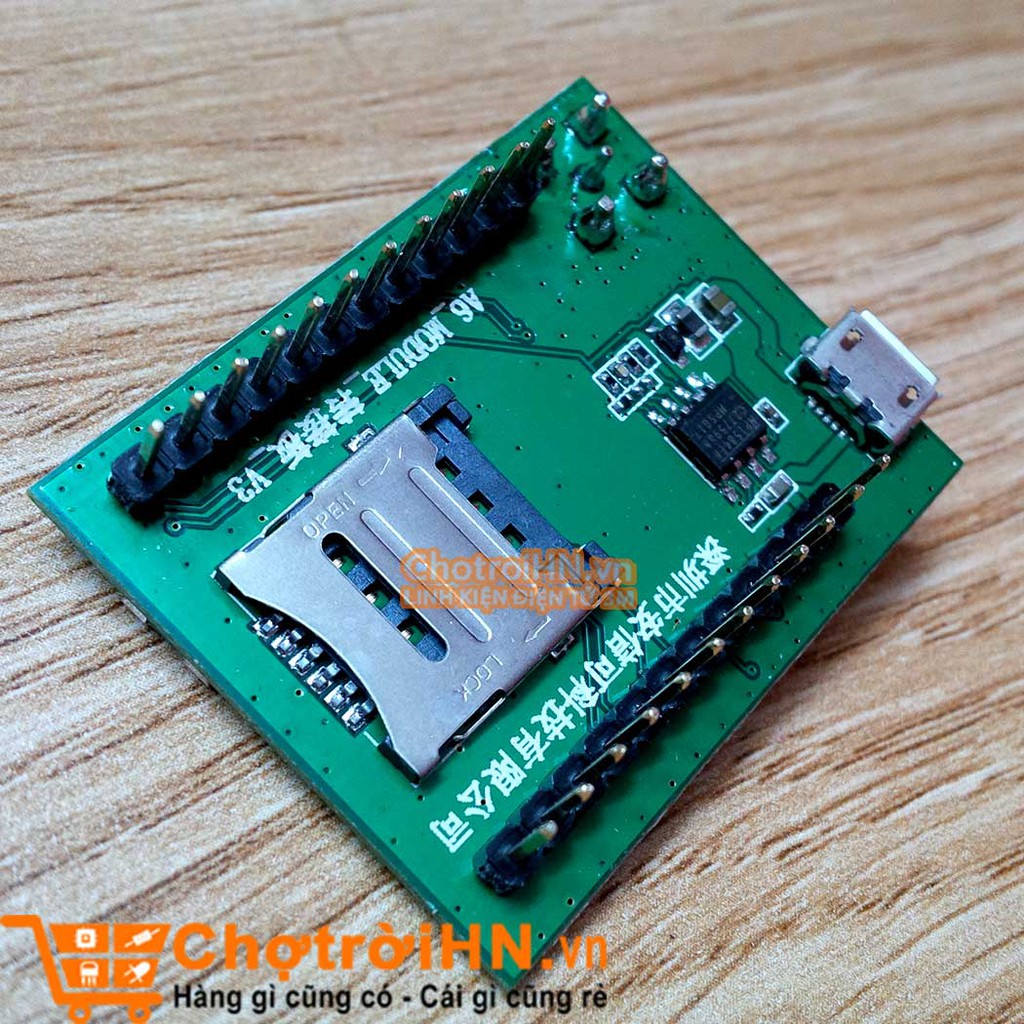

Hình ảnh sản phẩm
