Module hạ áp sạc pin Lithium 5A XL4015 điều chỉnh 6-38V sang 1.25-36V

Giới thiệu Module hạ áp sạc pin Lithium 5A XL4015 điều chỉnh 6-38V sang 1.25-36V

Bảng giảm áp sạc pin Lithium 5A XL4015 điều chỉnh được 6-38V sang 1.25-36V DC có đèn LED chỉ báo

Khi bạn sử dụng sản phẩm, các đầu vào và đầu ra của mô-đun phải được cách ly với mặt đất.
Chi tiết sản phẩm:
1. Dải điện áp đầu vào: 6-38VDC (Lưu ý: điện áp đầu vào không quá 38V)
2. Phạm vi điện áp đầu ra: 1.25-36VDC có thể điều chỉnh
3. Dòng điện đầu ra: 0-5A
4. Công suất đầu ra: 75W
5. Sản phẩm hiệu quả cao lên đến 96%
6. Tích hợp chức năng tắt nhiệt bên trong.
7. Tích hợp chức năng giới hạn dòng điện bên trong
8. Tích hợp chức năng bảo vệ ngắn mạch đầu ra
9. Bảo vệ phân cực ngược đầu vào: Không có (nếu cần, diode dòng cao mắc nối tiếp với đầu vào).
10. Dài x Rộng x Cao = 61.7 * 26.2 * 15mm
11. Trọng lượng: 20g

Sử dụng:
1. Sản phẩm sử dụng như một mô-đun giảm áp với khả năng bảo vệ quá dòng điện
Cách sử dụng:
(1) Điều chỉnh "chiết áp" để điện áp đầu ra đạt đến giá trị bạn muốn.
(2) Sử dụng đồng hồ vạn năng để đo dòng ngắn mạch đầu ra với các điểm dừng 10A, đồng thời điều chỉnh “chiết áp dòng” để dòng điện đầu ra đạt giá trị bảo vệ quá dòng được xác định trước. (Ví dụ, đồng hồ hiển thị giá trị hiện tại là 4A, sau đó bạn có thể sử dụng mô-đun đến dòng điện tối đa là 4A)
(3) Sau đó kết nối với mạc tải.

2. Sử dụng như một bộ sạc pin
Cách sử dụng:
(1). Đảm bảo rằng bạn cần sạc điện áp nổi của pin và dòng sạc; (nếu thông số lithium 3.7V / 2200mAh, thì điện áp phao là 4.2V, dòng sạc tối đa 1C, tức là 2200mA)
(2). Trong điều kiện không tải, điều chỉnh "Chiết áp" để điện áp đầu ra đạt đến điện áp phao; (nếu là pin lithium có thể sạc lại 3.7V, điện áp đầu ra có thể được điều chỉnh thành 4.2V)
(3). Sử dụng đồng hồ vạn năng để đo dòng ngắn mạch đầu ra với các vạch 10A, đồng thời điều chỉnh “chiết áp dòng” để dòng điện đầu ra đạt giá trị dòng sạc định trước.
(4). Sạc đèn xi nhan tiêu chuẩn với tốc độ tăng 0.1 lần so với cáp sạc; (Pin trong quá trình sạc dòng điện giảm dần, nếu cài đặt dòng sạc là 1A, thì khi dòng sạc nhỏ hơn 0.1A, đèn xanh dương tắt, đèn xanh sáng, có nghĩa là pin đã được sạc đầy)
(5). Kết nối với bộ sạc pin.
(Ở các bước 1,2,3,4: Đầu ra không tải điện, không kết nối pin)

3. Sử dụng như một mô-đun điều khiển dòng điện không đổi LED
Cách sử dụng:
(1). Điều chỉnh "chiết áp" để điện áp đầu ra đạt giá trị bạn muốn.
(2). Sử dụng đồng hồ vạn năng để đo dòng ngắn mạch đầu ra với các vạch 10A, đồng thời điều chỉnh “chiết áp hiện tại” để dòng ra đạt dòng hoạt động LED định trước.
(3). Kết nối đèn LED, hoạt động.
(Ở các bước 1,2: Đầu ra không tải điện, không kết nối đèn LED)

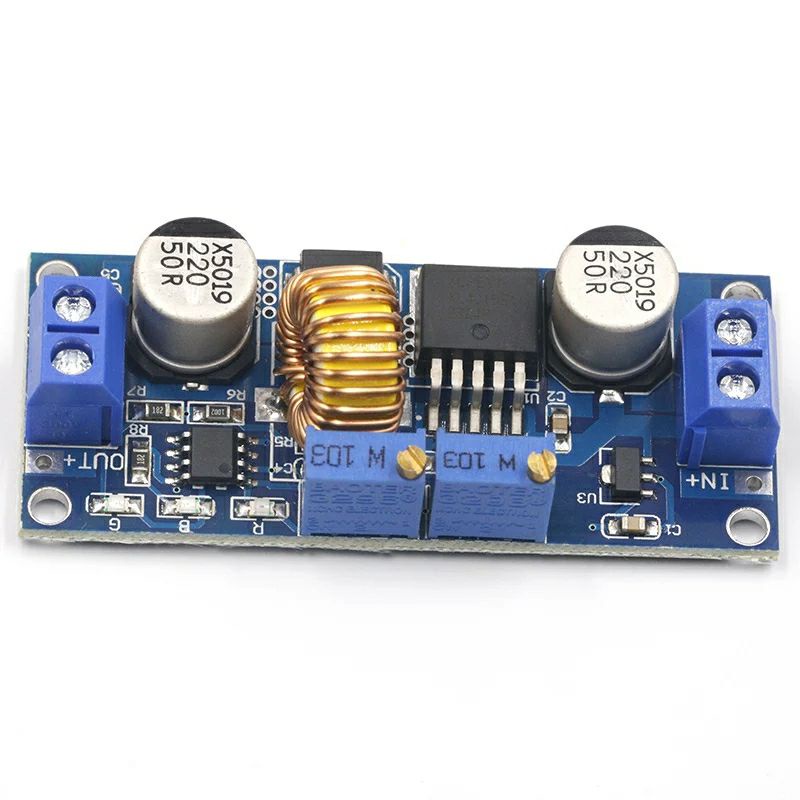

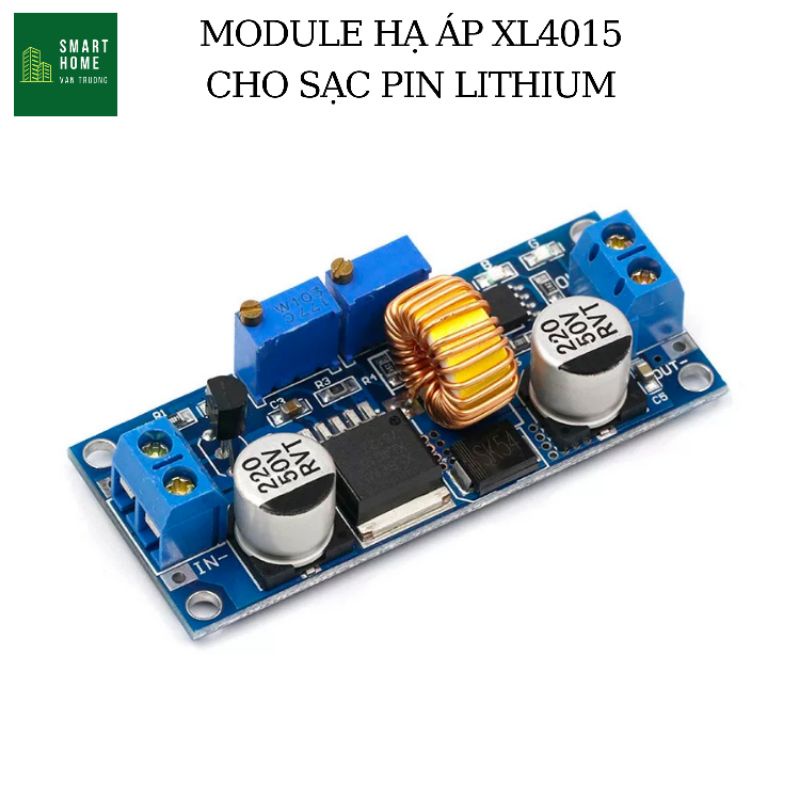

Hình ảnh sản phẩm
