Giới thiệu Module HC-SRF04 Cảm biến siêu âm đo khoảng cách hỗ trợ giao tiếp UART IIC 2 chân
Video giới thiệu sản phẩm Module HC-SRF04 Cảm biến siêu âm đo khoảng cách hỗ trợ giao tiếp UART IIC 2 chân. Nguồn: Shopee.
THÔNG SỐ KỸ THUẬT
► Nguồn làm việc: 5V (một số mạch điện tử có thể cấp nguồn 3.3V vẫn hoạt động bình thường nhưng cảm biến siêu âm cần hoạt động ở mức 5V)
► Dòng tiêu thụ : nhỏ hơn 2mA
► Tín hiệu đầu ra: xung HIGH (5V) và LOW (0V)
► Khoảng cách đo: 2cm - 300cm (3 mét)
► Độ chính xác: 0.5cm
Cảm biến siêu âm có 4 chân:
Vcc -> nguồn 5V
Trig -> nối vi điều khiển (ngõ phát) (pin 3 arduino) (có thể sử dụng mức áp 3.3V để kích cảm biến mà không ảnh hưởng đến kết quả)
Echo -> nối vi điều khiển (ngõ thu) (pin 2 arduino)
Gnd -> nối âm
Cảm biến siêu âm HC SR04 sử dụng 2 thành phần phát - nhận siêu âm.
Cảm biến siêu âm SR04 hoạt động bằng cách phát 1 tín hiệu siêu âm (tần số 40Khz) và bắt đầu đếm thời gian nhận được tín hiệu phản hồi.
Khoảng cách do cảm biến siêu âm SR-04 được tính từ tốc độ và thời gian phản hồi.
Độ chính xác về khoảng cách của cảm biến siêu âm HC-SR04 phụ thuộc lớn vào cách bạn lập trình phát - thu tín hiệu.
Cảm biến siêu âm hoạt động bằng cách phát đi 1 xung tín hiệu và đo thời gian nhận được tín hiệu trở vể. Sau khi đo được tín hiệu trở về trên cảm biến siêu âm, ta tính được thời gian từ lúc phát đến lúc nhận được tín hiệu. Từ thời gian này có thể tính ra được khoảng cách.
Nếu đo được chính xác thời gian và không có nhiễu, mạch cảm biến siêu âm trả về kết quả cực kì chính xác. Điều này phụ thuộc vào cách viết chương trình không sử dụng các hàm delay.
Lưu ý: sóng siêu âm chỉ bị dội lại khi gặp 1 số loại vật cản, nếu phát sóng siêu âm vào chăn, nệm bạn sẽ không nhận được sóng phản hồi.
BỘ SẢN PHẨM BAO GỒM
1xModule HC-SRF04
THÔNG TIN BẢO HÀNH
Không bảo hành
QUY ĐỊNH BẢO HÀNH VÀ ĐỔI TRẢ
Cam kết đổi trả trong 7 ngày với các trường hợp lỗi do sản phẩm.
Shop chỉ sử lý các trường hợp thiếu hàng khi có video mở hộp.
Các trường hợp không may phát sinh về vấn đề kỹ thuật hỏng hóc vui lòng liên hệ shop để được hỗ trợ trong giờ hành chính.
Shop cam kết sản phẩm đúng như hình ảnh. Hỗ trợ sửa chữa cho khách hàng dù sản phẩm đã hết bảo hành.
Cám ơn các bạn đã mua sản phẩm của SMDCHIP.

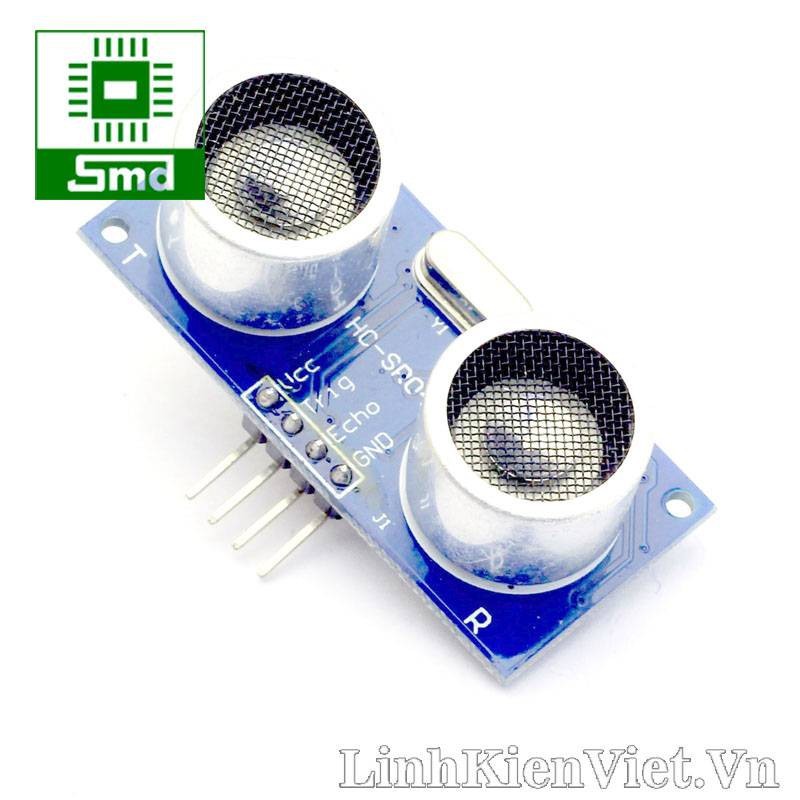

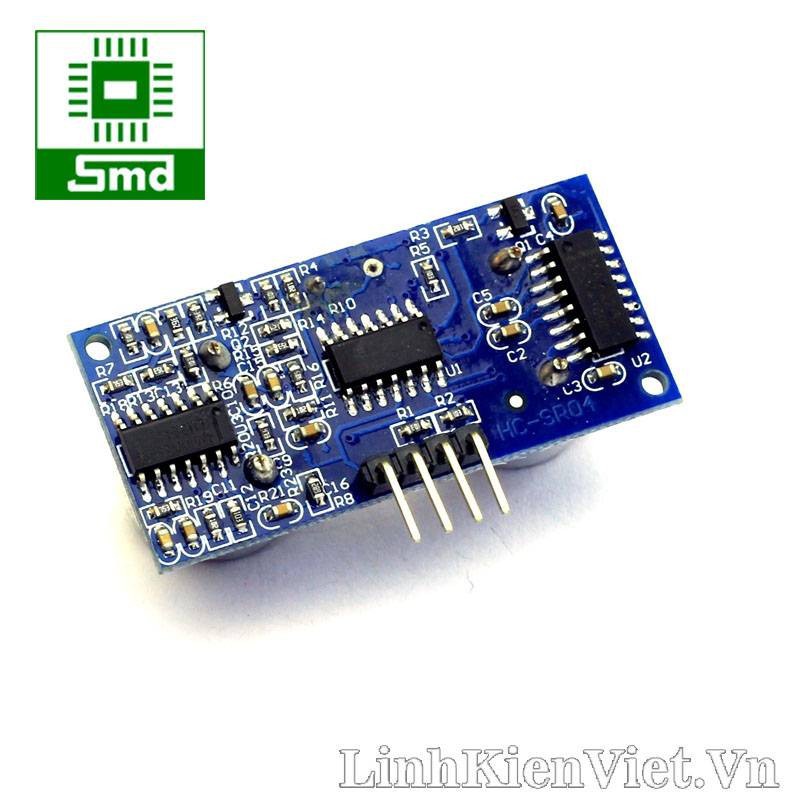

Hình ảnh sản phẩm
