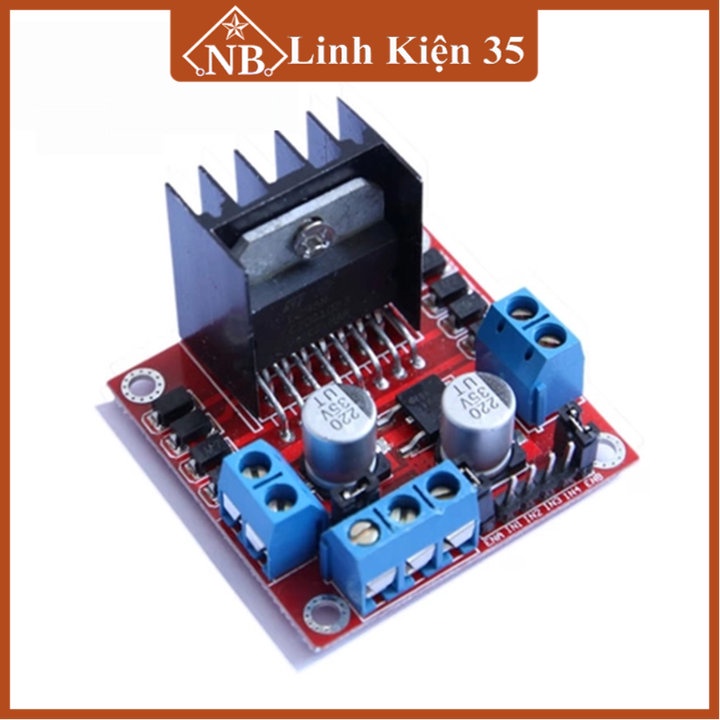

Module L298 mạch cầu H điều khiển động cơ DC chất lượng uy tín

Giới thiệu Module L298 mạch cầu H điều khiển động cơ DC chất lượng uy tín

✯ ✯ ✯Thông số kĩ thuật:
▶️ Có 2 bộ cầu H
▶️ Sử dụng IC công suất L298N (ST NEW)
▶️ Điện áp tín hiệu 5V/ 0mA-36mA
▶️ Điện áp hoạt động động cơ 5V-35V
▶️ Dòng điều khiển động cơ 2A/1 mạch cầu H
▶️ Nhiệt độ hoạt động -20 tới +135
▶️ Công suất đầu ra 1 cầu H 25W
▶️ Trọng lượng 30g
▶️ Kích thước 43*43*27mm

✯ ✯ ✯Mô tả :
▶️MODULE ĐỘNG CƠ L298
Sơ đồ nối chân MODULE ĐIỀU KHIỂN ĐỘNG CƠ L298

1. DC motor 1 "+" hoặc stepper motor A+
2. DC motor 1 "-" hoặc stepper motor A-
3. 12V jumper - tháo jumper qua nếu sử dụng nguồn trên 12V. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V nếu nguồn trên 12V sẽ làm cháy IC Nguồn
4. Cằm dây nguồn cung cấp điện áp cho motor vào đây từ 6V đến 35V.
5. Cắm chân GND của nguồn vào đây
6. Ngõ ra nguồn 5V, nếu jumper đầu vào không rút ra.
7. Chân Enable của Motor 1, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước
8. IN1
9. IN2
10. IN3
11. IN4
12. Chân Enable của Motor 2, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước
13. DC motor 2 "+" hoặc stepper motor B+
14. DC motor 2 "-" hoặc stepper motor B-

✯ ✯ ✯Ứng dụng :
▶️Chế xe điều khiển, xe dò đường, các thiết bị sử dụng Motor DC hoặc động cơ bước… sử dụng kết hợp với vi điều khiển

✯ ✯ ✯Hướng dẫn giao tiếp module với 8051 :
▶️Module điều khiển động cơ L298 được tích hợp 2 mạch cầu H, có khả năng điều khiển 2 động cơ DC và 1 động cơ bước.
▶️Dòng ra tối đa 2A và nguồn cấp có thể từ 5 đến 35V. Động cơ A được điều khiển bằng cách cấp các mức điện áp 1 và 0 vào 2 chân IN1 IN2 . Tương tự động B được điều khiển bằng cách cấp mức 1, 0 vào IN3 IN4. Đảo các mức 1 , 0 này sẽ làm động cơ đảo chiều và có thể điều khiển tốc độ động cơ bằng cách cấp xung trực tiếp vào các chân IN. Chân Enable còn có tác dụng “phanh” gấp động cơ. Khi đưa chân Enable tương ứng với động cơ xuống mức 0 .
▶️Code điều khiển động cơ DC 3V quay với tốc độ chậm ( băm xung) và cứ 10s đảo chiều 1 lần đồng thời 2 led sáng thay phiên khi động cơ đảo chiều.
============
