Module phát tín hiệu DIYMORE ICL8038 nguyên khối tạo sóng sin vuông tam giác DIY
Thương hiệu: DIYMORE | Xem thêm các sản phẩm Thiết Bị Điện Gia Dụng của DIYMOREMô tả ngắn
Dụng cụ và thiết bị tiện ích > Thiết bị mạch điện > Thiết bị mạch điện khác > Module phát tín hiệu DIYMORE ICL8038 nguyên khối tạo sóng sin vuông tam giác DIY
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Module phát tín hiệu DIYMORE ICL8038 nguyên khối tạo sóng sin vuông tam giác DIY
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyĐặc điểm:
Với bộ tạo chức năng chip ASIC hiệu suất tuyệt vời ICL8038, thêm một lượng nhỏ các thành phần điện trở và điện dung, có thể tạo ra sóng sin, tam giác và sóng vuông, và tần số của tín hiệu, chu kỳ nhiệm vụ, sóng sin có thể điều chỉnh độ méo.
Lưu ý:
Yêu cầu khả năng tự làm nhất định, bạn cần tự hàn bộ dụng cụ :）
Mô tả:

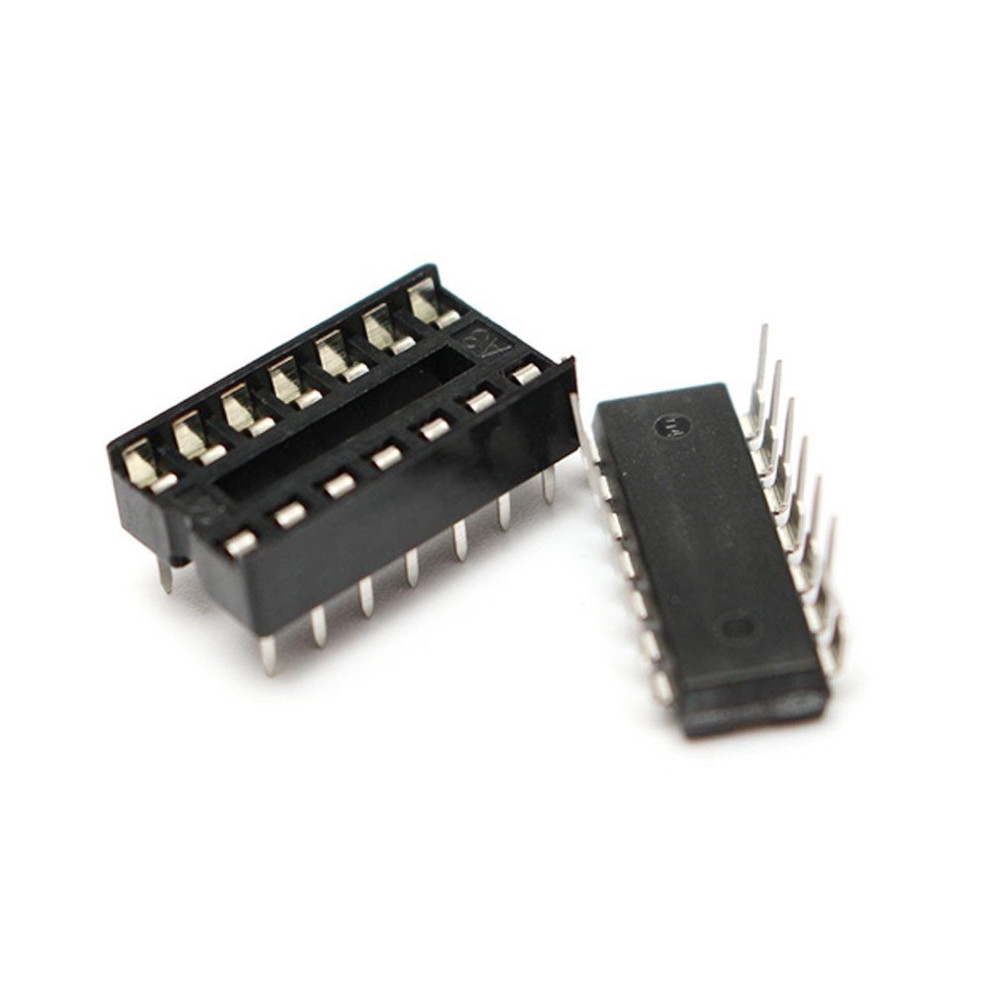

Các chức năng của chân ICL8038:
1 chân, 12 chân: thiết bị đầu cuối điều chỉnh dạng sóng sin;
2 chân: đầu ra sóng sin;
3 chân: đầu ra sóng tam giác;
4 chân, 5 chân: điều chỉnh tần số và chu kỳ nhiệm vụ (hoặc sự bất đối xứng dạng sóng);
6 chân: V +, nguồn điện tích cực;
7 chân: bù đắp; 8 chân: thiết bị đầu cuối đầu vào điều chỉnh tần số;
9 chân: đầu ra sóng vuông.
Đây là một thiết bị đầu cuối đầu ra cực thu mở, công việc nên lấy một điện trở tải đến đầu cuối cấp nguồn dương tương ứng từ chân, để có được đầu ra sóng vuông tương thích TTL, điện trở tải phải được kết nối với nguồn điện + 5V;
10 chân: thiết bị đầu cuối tụ điện định thời;
11 chân: V-, đầu cuối cấp nguồn âm hoặc nối đất. Sử dụng nguồn cung cấp điện tích cực và tiêu cực, 11 feet đối với nguồn cung cấp âm, dạng sóng đầu ra đối xứng với 0V; sử dụng một nguồn điện tích cực duy nhất, 11 chân nối đất, dạng sóng đầu ra là đơn cực, điện áp thống nhất là + VCC / 2;
13 feet, 14 Feet: Chân trống.

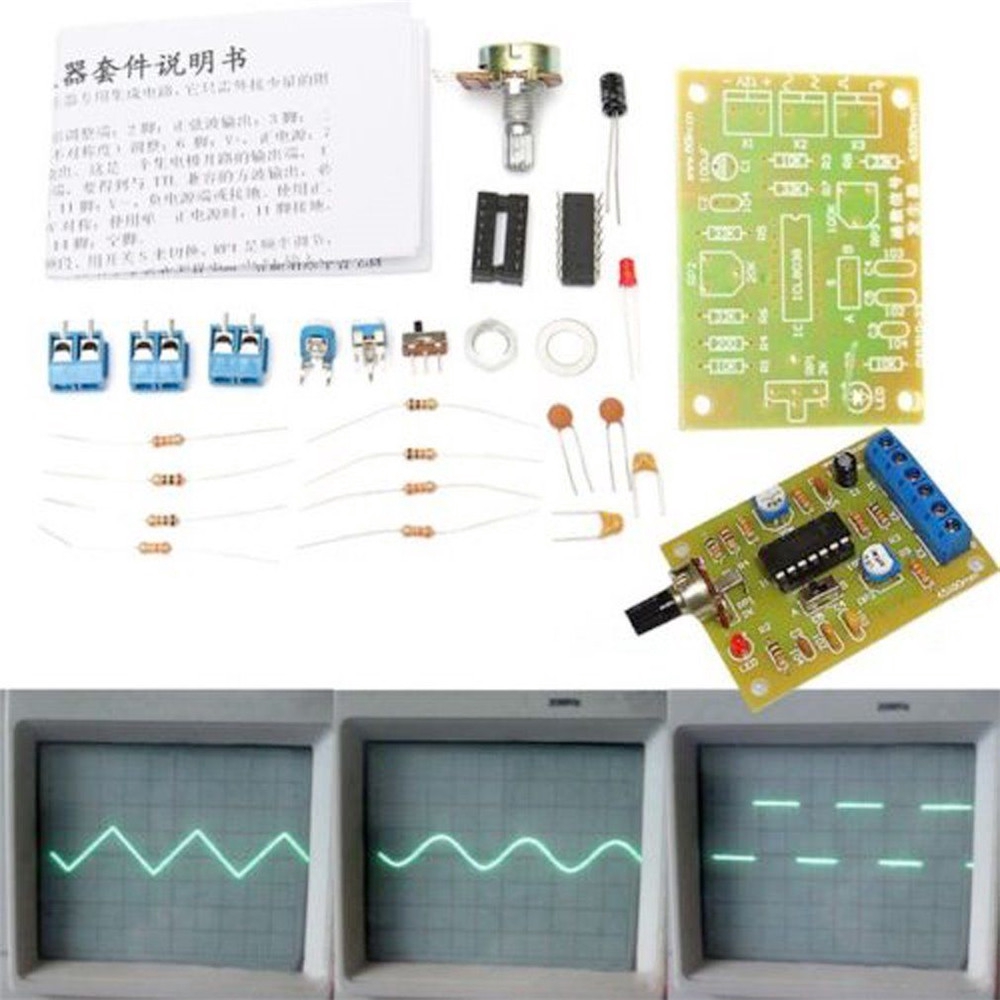

Bộ dụng cụ được thiết kế cho dải tần là 50-5KHz, hai dải với công tắc S để chuyển đổi, RP1 là điều chỉnh tần số, RP2 là điều chỉnh chu kỳ nhiệm vụ, RP3 là điều chỉnh méo sóng hình sin. Mạch sử dụng nguồn điện đơn 12V, đầu vào từ X1; X2, X3 là một bên đầu ra dạng sóng, bạn có thể sử dụng máy hiện sóng để quan sát ba dạng sóng đầu ra.
Model: ICL8038
Đầu vào 12V DC
Dải tần số 50-5KHz,
Kích thước: 6cm * 4.5cm * 0.2cm
Trọng lượng: 26g
Gói hàng bao gồm:

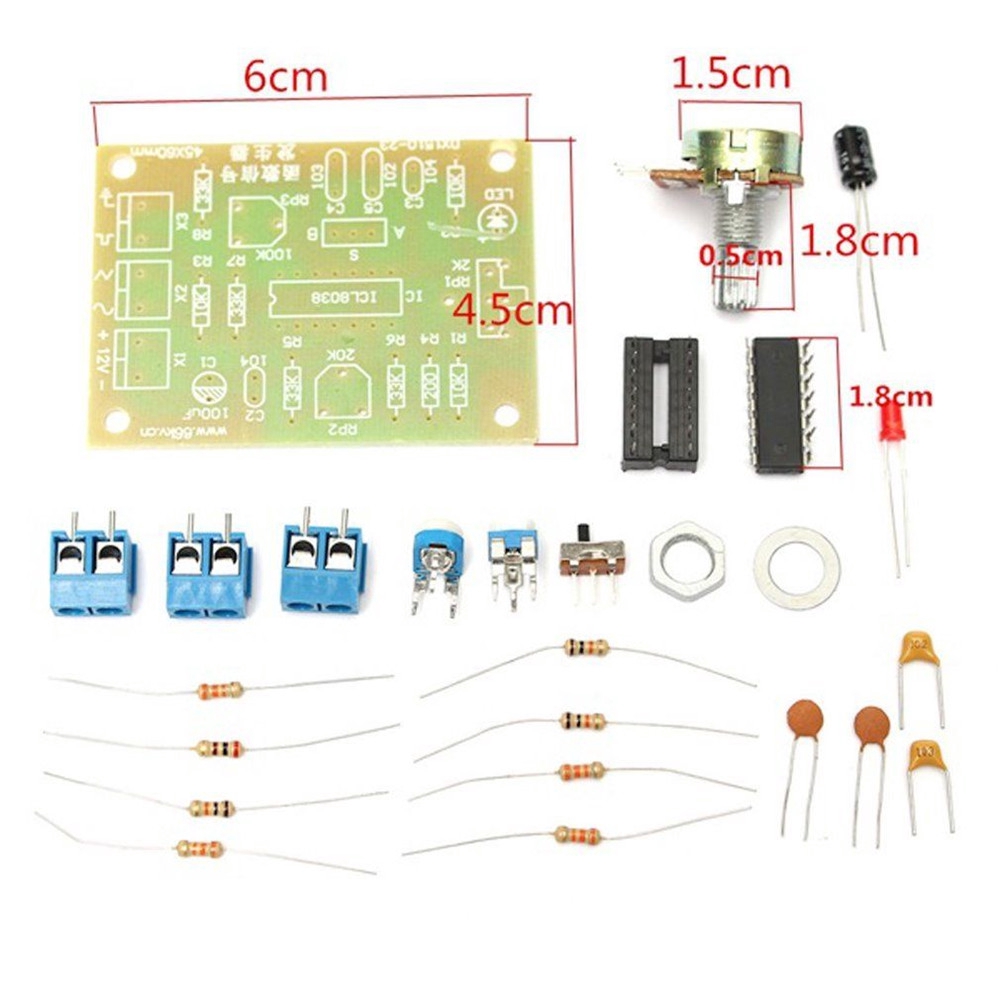

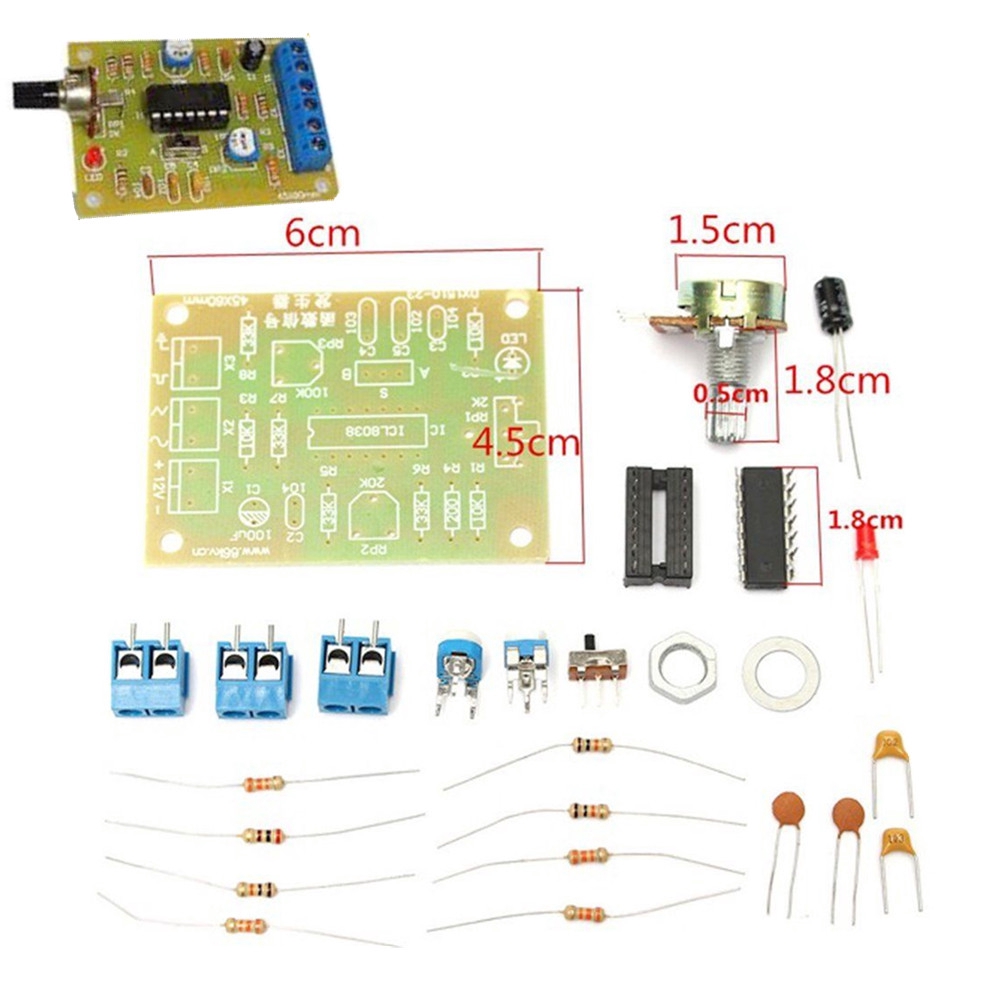

1 bộ mô-đun tạo tín hiệu chức năng và bộ điện tử
