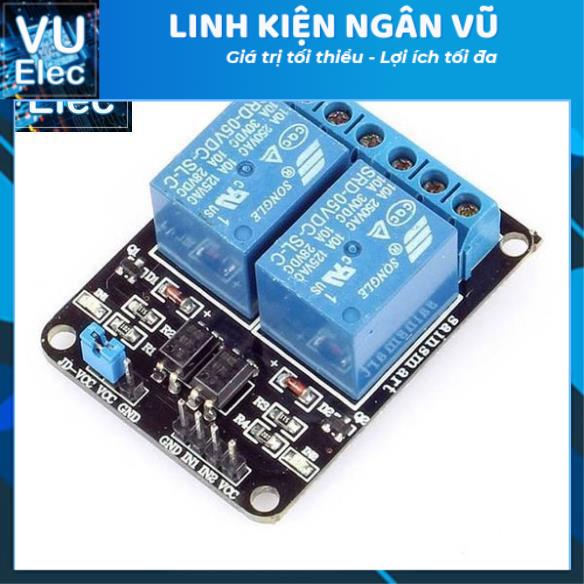

Module Relay 2 Kênh 5VDC có opto cách ly màu đỏ

Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Thiết bị khác > Module Relay 2 Kênh 5VDC có opto cách ly màu đỏ
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu Module Relay 2 Kênh 5VDC có opto cách ly màu đỏ

TÍNH NĂNG SẢN PHẨM

- Module Relay 2 kênh 5V dùng dòng điện nhỏ của vi điều khiển, arduino, PLC, esp8266,... để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh.

- Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT

- Opto 817C cách li, chống nhiễu tốt

- Led báo đóng ngắt trên Relay

- Điện áp nuôi 5VDC

- Đầu ra điện thê đóng ngắt tối đa: 30VDC / 10A, 250VAC / 10A

+ IN1, IN2: tín hiệu đầu vào, hoạt động mức thấp

+ NO1,NO2: Công tắc thường mở

- Màu sắc: Xanh, chất liệu mạch FR4

- Có 4 lỗ để bắt vít cố định có đường kính 3.1mm

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

- Kết nối điện áp đầu vào 5VDC nuôi Module tại 2 vị trí VCC và GND

+ Cực dương đầu vào kết nối với vị trí VCC

+ Cực âm đầu vào kết nối với vị trí GND

- Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2, IN3, IN4 (Có thể cấp nguồn nuôi Module tại vị trí VCC và GND tại 2 vị trí cạnh IN1 và IN4)

Bước 2:

- Kết nối đầu ra điều khiển tại các vị trí NC1 - COM1, NO1 - COM1, NC2 - COM2, NO2 - COM2
