Module Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET XY-J04 15A 400W V3

Giới thiệu Module Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET XY-J04 15A 400W V3

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET 15A 400W V3
Module tạo trễ sử dụng mosfet 15A 400W có thể tạo trễ từ 0 đến 999s sử dụng mosfet để đóng cắt. Module cải thiện khả năng chống nhiễu, khống tia lửa, nhiễm điện từ trong quá trình on/off.
Module thường được sử dụng để dóng cắt bóng đèn, động cơ, máy bơm, van điện tử,...
Thông số Kỹ Thuật MODULE Tạo Trễ:
Điện áp Vin: DC 5-30V
Điện áp ra: DC 5-30V
Dòng ra max: 15A
Công suất max: 400w
Thời gian tạo trễ từ: 0~ 999s sử dụng mosfet
Nguồn kích: 3- 24V
Kích thước: 6x 3.5x 1.1cm
Khối lượng: 27g

Chế độ hoạt động:
P1: tín hiệu kích hoạt, rơle bật thời gian "OP", sau đó ngắt kết nối; trong thời gian "OP", như sau:
P1.1: tín hiệu được kích hoạt lại, không hợp lệ
P1.2: tín hiệu được kích hoạt lại, đồng hồ được đặt lại
P1.3: Kích hoạt tín hiệu một lần nữa, rơle tắt, dừng đồng hồ;
P-2: tín hiệu kích hoạt, rơle tắt "CL" của thời gian, rơle bật thời gian "OP", sau đó ngắt kết nối Rơle;
P3.1: tín hiệu kích hoạt, rơle được bật sau thời gian "OP", rơle tắt thời gian "CL", sau đó là Chu kỳ hoạt động, nếu khoảng thời gian tín hiệu kích hoạt, rơle tắt, dừng đồng hồ; có thể đặt Số chu kỳ ("lop").
P3.2: không có tín hiệu kích hoạt, rơle được bật thời gian "OP", rơle tắt thời gian "CL" và đã được đạp xe; có thể đặt chu kỳ tần số ("lop");
P-4: Chức năng giữ tín hiệu. Nếu có thời gian tín hiệu kích hoạt bị xóa, rơle vẫn bật; khi tín hiệu biến mất, sau thời gian "OP" thời gian, rơle là; nếu tín hiệu khác trong thời gian, thời gian bị xóa;
Chú ý:
1. mô-đun là đầu ra hoạt động, điện áp đầu ra bằng điện áp đầu vào.
2. 'dc + 'and' tải + 'đây là một mạch ngắn bên trong của các cực, nhưng các cực 'dc-'and' tải trong quá trình sử dụng không thể thiếu, nếu không tải không thể được điều khiển bật và tắt, tải trọng tương đương đang vận chuyển điện.
Phạm vi thời gian:
Làm thế nào để chọn khoảng thời gian?
Sau khi cài đặt giá trị tham số màn hình chọn chế độ bằng cách bấm nhanh nút "dừng" để chọn phạm vi thời gian;
XXX. dấu thập phân ở vị trí đơn vị, phạm vi thời gian: 1 giây đến 999 giây.
XX. X dấu thập phân ở vị trí thập kỷ, phạm vi thời gian: 0.1 giây đến 99.9 GIÂY
X. X. X. Độ sáng toàn bộ thập phân, phạm vi thời gian: 1 phút đến 999 PHÚT.
Ví dụ, bạn muốn đặt "OP" là 3.2 giây, sau đó di chuyển dấu thập phân đến vị trí thập kỷ, màn hình hiển thị kỹ thuật số 03.2
Mô tả tham số: "OP"-Thời gian dẫn, "CL"-Thời gian tắt, "lop"-Số lượng chu kỳ (1-999 lần, "---" đại diện cho vòng lặp vô hạn).
Các thông số này độc lập với nhau, nhưng được chia sẻ theo mỗi chế độ. Ví dụ, ở chế độ p1.1, đặt "OP" thời gian bật là 5 giây, nếu bạn chuyển sang chế độ p1.2, "OP" cũng sẽ là 5 giây.
Trong giao diện chính (hiển thị 000), nhấn nhanh nút "Set" sẽ Hiển thị "OP" ( "CL", "lop") và thời gian tương ứng XXX;
Một số thông số chỉ có chế độ "OP" (như chế độ p1.1, p1.2, p1.3), bấm nhanh phím "Set" để chỉ hiển thị "OP" và thời gian tương ứng;

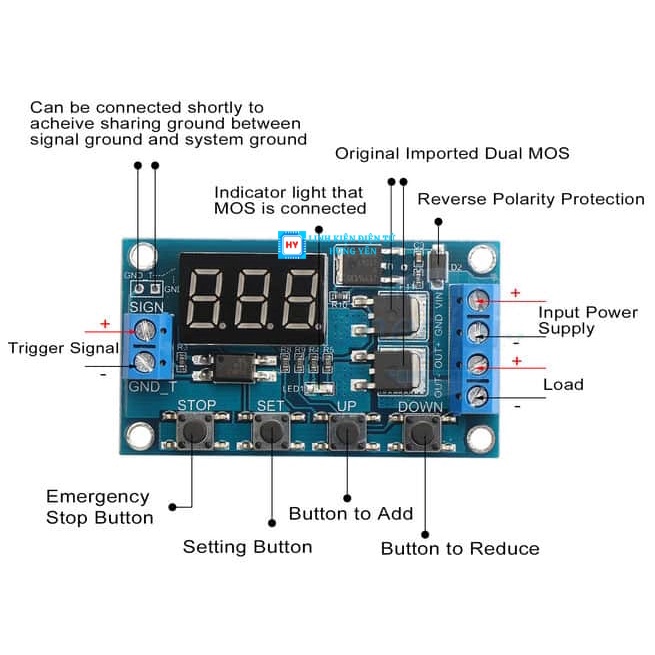

Hình ảnh sản phẩm
