+ Nguyên lý hoạt động: - Cấp nguồn --> kích Relay (qua nút nhấn hoặc chân Trigger) --> Relay đóng (COM và NC thông) + led sáng + thời gian đếm --> hết thời gian --> Relay mở (COM và NO thông) + led tắt.

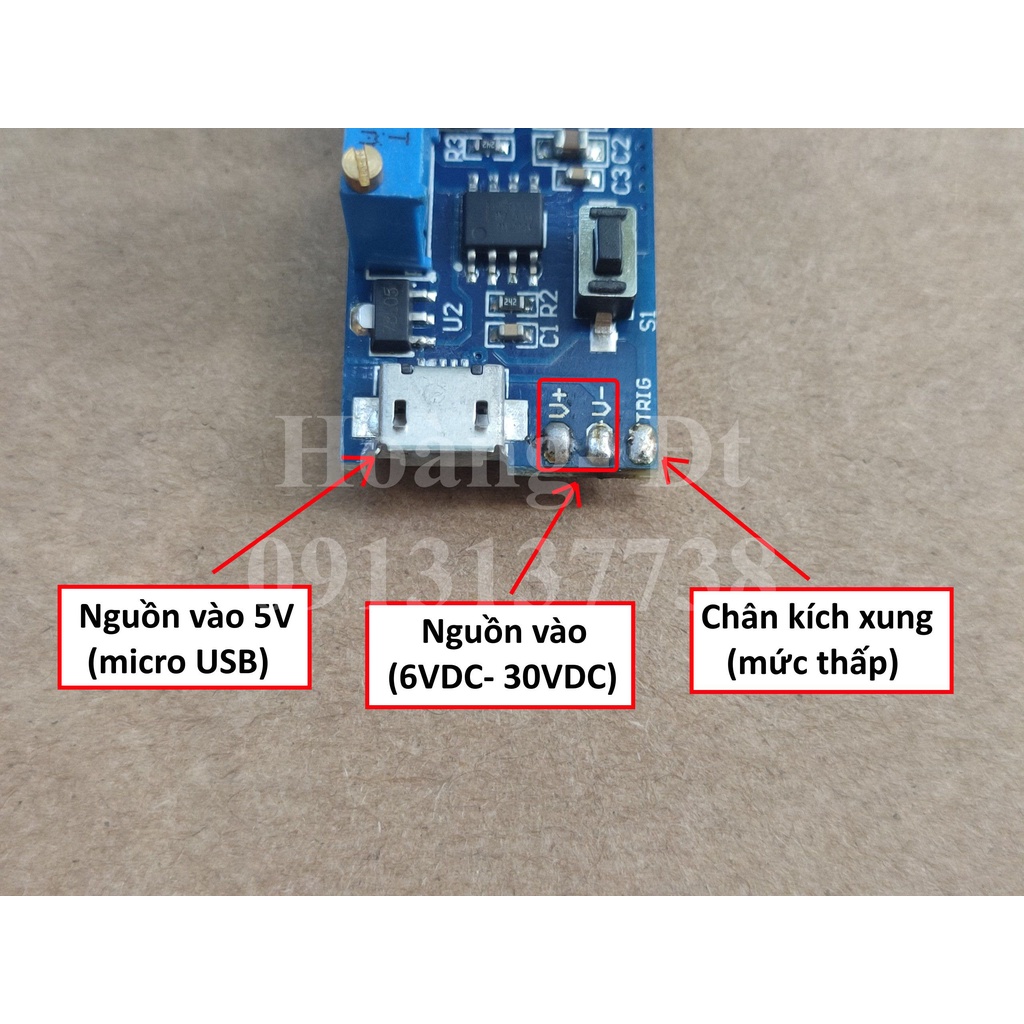

+ Thông số kỹ thuật: - Nguồn vào micro USB: 5VDC. - Nguồn vào qua 2 chân V+ V-: từ 6VDC đến 30VDC (chỉ dùng với nguồn từ 6VDC trở lên, dùng nguồn 5VDC sẽ không kích được Relay). - Thời gian trễ: 1 giây - 20 giây (chỉnh bằng biến trở). - Kích Relay bằng nút nhấn trên Module hoặc kích xung mức thấp thông qua chân Trigger (chỉ kích xung, không cho chân Trigger ngậm điện).
** Lưu ý Khách hàng: - Khi cấp nguồn cho module thông qua 2 chân V+ V-, phải sử dụng nguồn từ 6VDC trở lên. Nếu dùng nguồn 5VDC khi kích đèn vẫn sáng, thời gian vẫn đếm nhưng không đủ áp kích Relay => nên Khách hàng sẽ nhầm là module bị hỏng.
