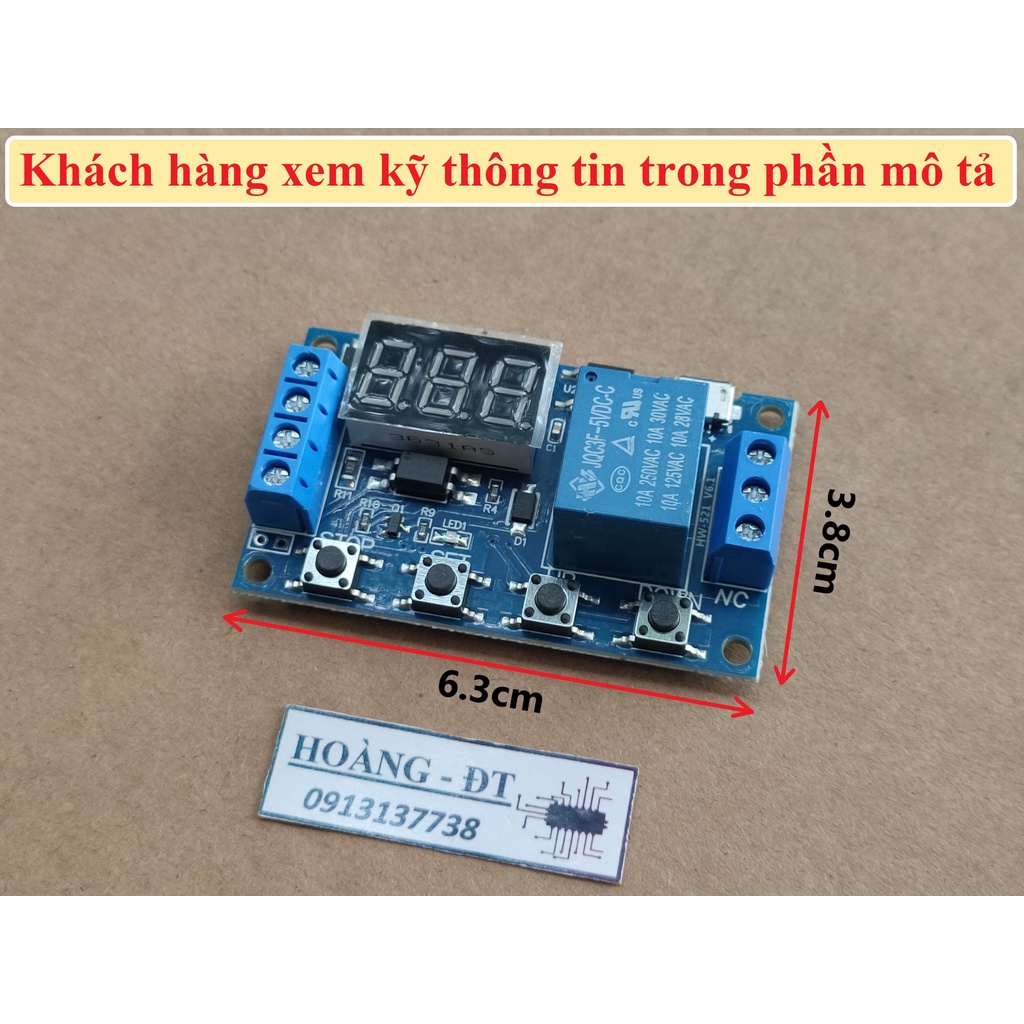

Module có chức năng thiết lập thời gian trễ khi đóng/ cắt relay hoặc thiết lập thời gian đóng/ cắt relay theo chu kỳ, …
+ Thông số kỹ thuật: - Điện áp làm việc: 6VDC- 30VDC hoặc có thể dùng nguồn 5VDC cấp từ cổng micro USB (áp nguồn càng lớn => IC nguồn LM317 càng nóng). - Điện áp kích (trigger): 3VDC đến 24VDC. - Đầu ra relay là tiếp điểm độc lập với đầu vào nên có thể dùng điều khiển tải AC hoặc DC.
**Lưu ý Khách hàng: - Không đấu sai chân và đấu quá áp quy định. - Không sờ tay vào các linh kiện trên module trong lúc hoạt động (ngoại trừ relay, các đầu nối domino, led) sẽ gây nhiễu, làm mạch hoạt động sai. - Trước khi đặt mua, cần xem kỹ các chức năng- chế độ của module có phù hợp với yêu cầu không. - Khi mua Module, sẽ có giấy hướng dẫn kèm theo. - Gnd nguồn và Gnd trigger độc lập nhau. Nên phải đấu chân gnd trigger (nếu chỉ kích vào chân trigger không đấu gnd trigger => module sẽ không nhận xung kích). - Module được kiểm tra trước khi gửi đi.
** Hướng dẫn sử dụng (cơ bản): Cấp nguồn, nhấn giữ “Set” 3 giây rồi buông tay => led hiển thị chế độ P? => nhấn “+” hoặc “-“ để chọn chế độ P? theo yêu cầu. Sau khi đã chọn được P? theo yêu cầu, nhấn “Set” để vào thiết lập các mức thời gian OP, CL, … cho chế độ đó và nhấn “+” “-“ để tăng giảm thời gian => nhấn giữ "Set" 3 giây rồi buông tay => sau khi led nhấp nháy => bắt đầu chế độ Chi tiết các chế độ và hướng dẫn sử dụng các chế độ của module Khách hàng xem ở link bên dưới (khi mua hàng sẽ kèm theo giấy hướng dẫn): https://docs.google.com/document/d/1XaTapzkl9DIu5ObWB5mjJyubLc5H76Nm/edit?usp=sharing&ouid=104182190643723005223&rtpof=true&sd=true
