Giới thiệu Bộ Đèn Nhấp Nháy NE555 + CD4017 DC 9V - 12V
Ne555 + CD4017 Đèn nháy kép LED đỏ Xanh lam nhấp nháy Bộ đèn tự làm cho DC 9V - 12VThương hiệu mới và chất lượng cao
Bộ điều hợp này sử dụng mạch đèn mô phỏng được thực hiện với NE555 và CD4017, đèn LED màu xanh lam và đèn LED màu đỏ nhấp nháy luân phiên theo xung. Bộ rung bao gồm NE555 sẽ có một tần số nhất định của tín hiệu dao động gửi đến CD4017 bộ đếm thập phân / nhà phân phối xung, để đếm. Khi các xung 1,3,5 đến Q0, Q2, Q4 mức đầu ra cao lần lượt, đèn LED màu xanh lam nhấp nháy 3 lần, Q5, Q7, Q9 lần lượt ở mức cao. Đèn LED đỏ nhấp nháy 3 lần, đèn LED xanh nhấp nháy lại khi 11,13,15 xung đến, xanh lam và Đèn LED màu đỏ nhấp nháy luân phiên tuần hoàn, cũng như như đèn báo động. Thay đổi kích thước RP1 có thể thay đổi thời gian dao động, do đó thay đổi tốc độ chiếu sáng LED, toàn bộ mạch DC9-12V có thể hoạt động.

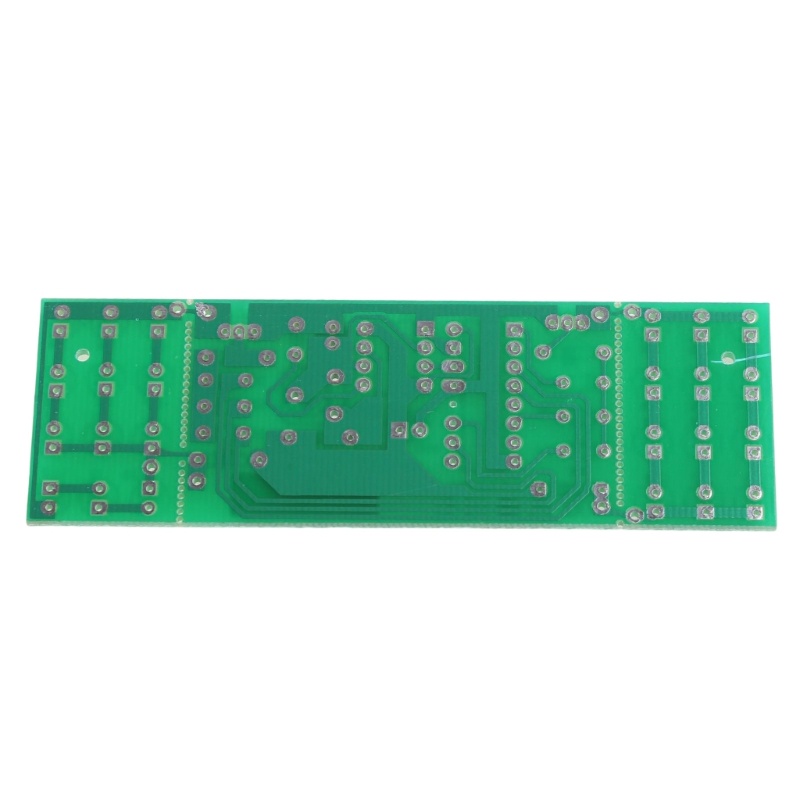

Đèn nhấp nháy màu đỏ và đèn nhấp nháy màu xanh lam tạo thành một bảng, được kết nối riêng với bo mạch chính thông qua lỗ tem. Nếu bạn cần lắp đặt ở nơi khác riêng biệt hoặc tăng khoảng cách, bạn nên cắt bỏ qua lỗ tem,Sau đó kết nối với bo mạch mẹ bằng hai dây, hãy chú ý đến hướng của đèn LED khi lắp đặt, đặc biệt là hướng của L11 và L12.Điều khiển R2 và R3 với độ sáng của ánh sáng, bạn có thể thay đổi nó phù hợp, phạm vi là 10-100 ohm.
Số lượng: 1 bộ
Hình ảnh sản phẩm
