Giới thiệu Bộ Đồng Hồ Đo Kỹ Thuật Số Với Hệ Thống Khóa Xoắn & Ổn Định DIY
Bộ Ampe kế kỹ thuật số với hệ thống xoắn & khóa Gắn ổn định Mô-đun tự làm bềnThương hiệu mới và chất lượng cao
Nguyên tắc mạch:

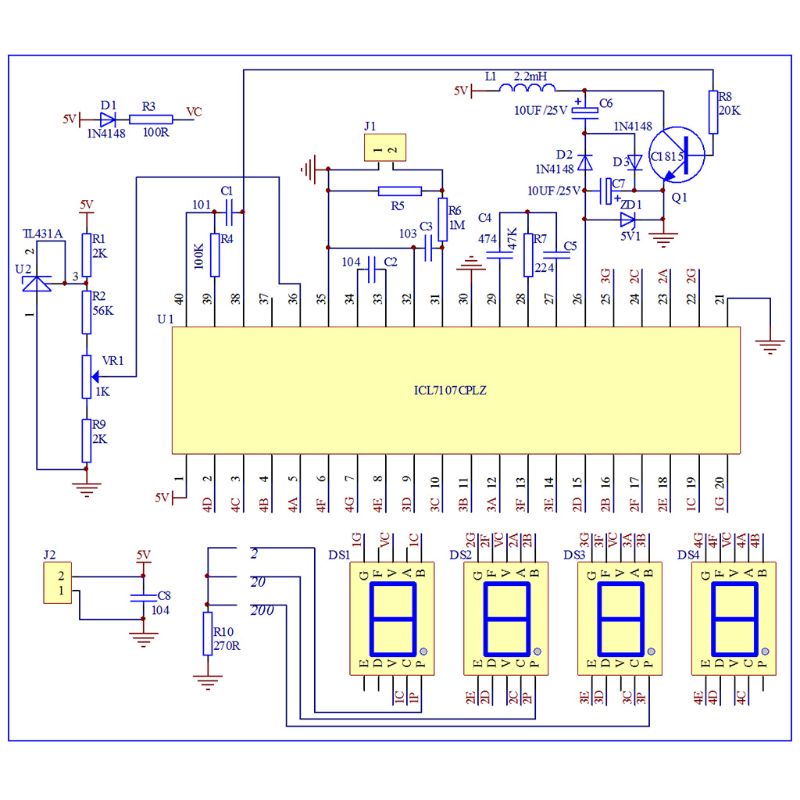

Ampe kế AMM-TE chủ yếu bao gồm ICL7107, mạch nguồn, nguồn điện áp tham chiếu, mạch đầu vào và mạch hiển thị.
1.Icl7107 là chip chuyển đổi A / D loại tích hợp đầu ra BCD, bên trong của nó bao gồm; khuếch đại tuyến tính, công tắc tương tự, dao động, điều khiển màn hình, v.v.
2.Mạch nguồn được chia thành công suất dương và công suất âm.Nguồn dương được đầu vào bằng bộ lọc J2, C8.Âm bao gồm R8, Q1, L1, C6, C7, cho D2, D3 và ZD1, tạo ra điện áp -5V được đầu vào bằng chân thứ 26 của chip.
3.Nguồn điện áp tham chiếu bao gồm R1, R2, VR1, R9,. 36 chân là chân đầu vào điện áp tham chiếu.Điều chỉnh chiết áp VR1 để điện áp 36 chân là 100mV.
4.Mạch đầu vào bao gồm J1, R5, R6 và C3.Khi dòng điện của mạch đo đi qua R5, nó sẽ tạo ra điện áp trên R5.Điện áp này sẽ được đầu vào chip 31 chân thông qua giới hạn dòng điện R6 và được xử lý, C3 là tụ lọc điện áp đầu vào.

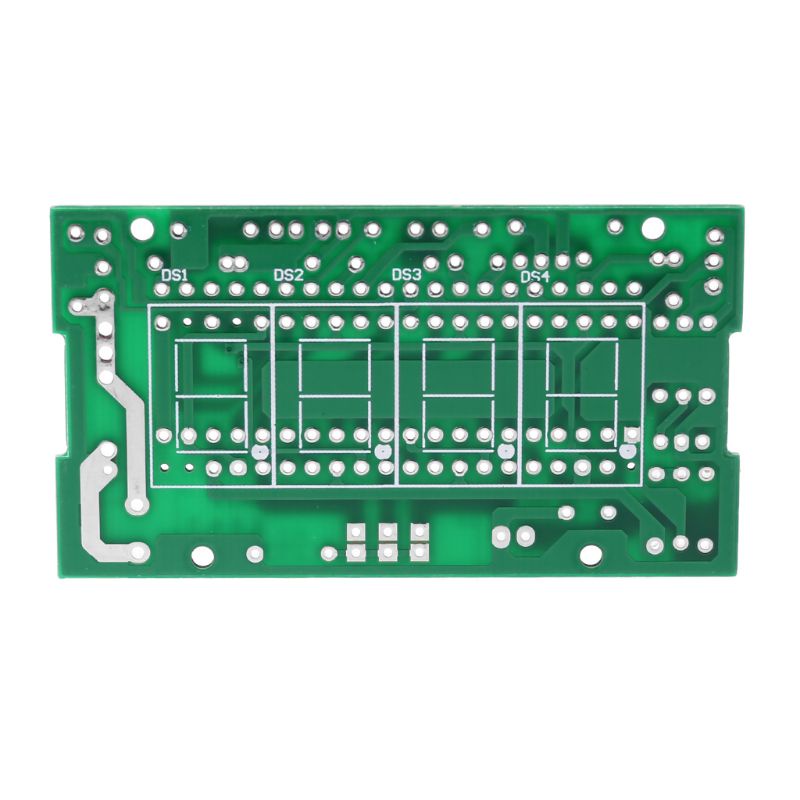

5.Mạch hiển thị bao gồm DS1-DS4, đối với D1, D4, 4 ống kỹ thuật số có thể được điều khiển trực tiếp bằng chip.R10 là điện trở hạn chế hiện tại của ống kỹ thuật số DS1-DS3 điểm thập phân.
Gỡ lỗi thành phẩm:
1.Sau khi kết nối với DC 5V (vui lòng lưu ý cực tính), ống kỹ thuật số sẽ hiển thị -000 hoặc .000, điều này là bình thường.
2.Sử dụng đồng hồ vạn năng để đo điện áp giữa chip 36 chân và 35 chân, và điều chỉnh chiết áp VR1 để nó là 100mV.
Cho các điểm chính Giá trị tham chiếu điện áp:
1.Chip 1 chân và 21 chân: 5V.
2.Chip 36 chân và 21 chân: 100mV,
3.Chip 26 chân và 21 chân: -5V.
Sự chỉ rõ
Chất liệu: PCB + Kim loại + Nhựa
Kiểu: Bộ Ampe kế kỹ thuật số
Kích thước bảng: 79 x 44mm / 3,11 x 1,73in

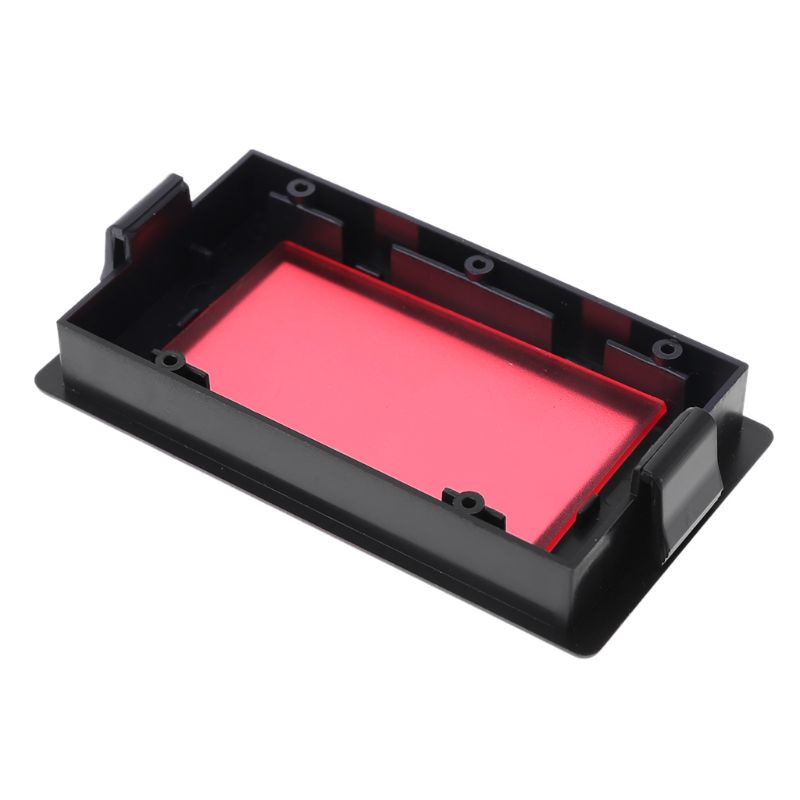

Kích thước ngàm: 71 x 39mm / 2,8 x 1,53in
Số lượng * 1 cái
Thông số điện:
Điện áp làm việc 'cho DC 5V
Làm việc hiện tại: 35 mA
Độ chính xác: ± 1mA
Dải đo: 0 - 2A
Chỉ báo trên phạm vi: Primacy Display 1 / -1
Màu hiển thị "đỏ
Số lượng × 1 Bộ
Ghi chú '
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng.Cảm ơn bạn
Gói bao gồm '
1 Bộ x Bộ Ampe kế kỹ thuật số
Hình ảnh sản phẩm
Giá FRTC
