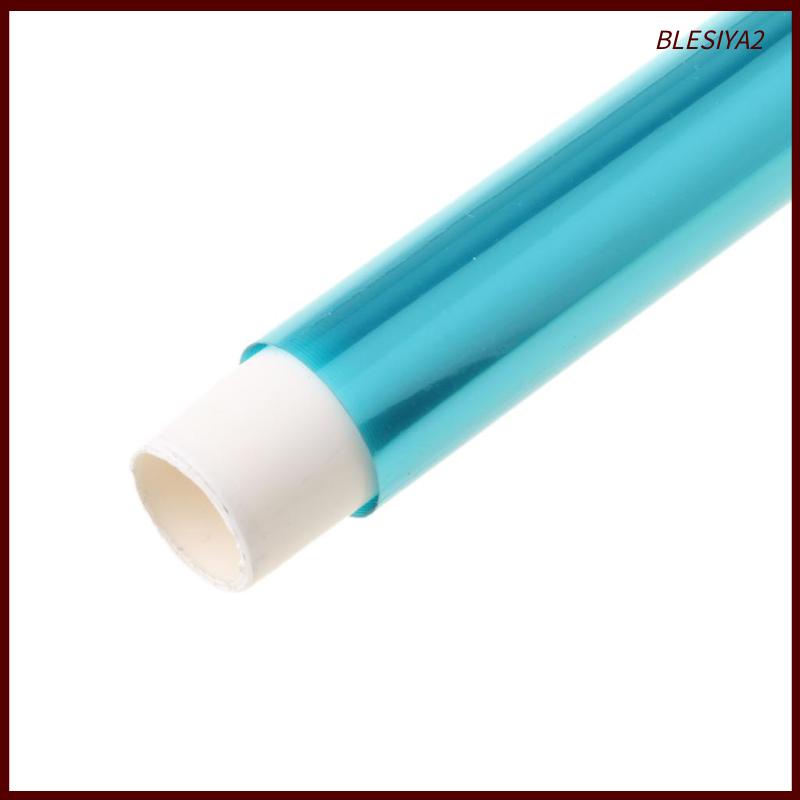

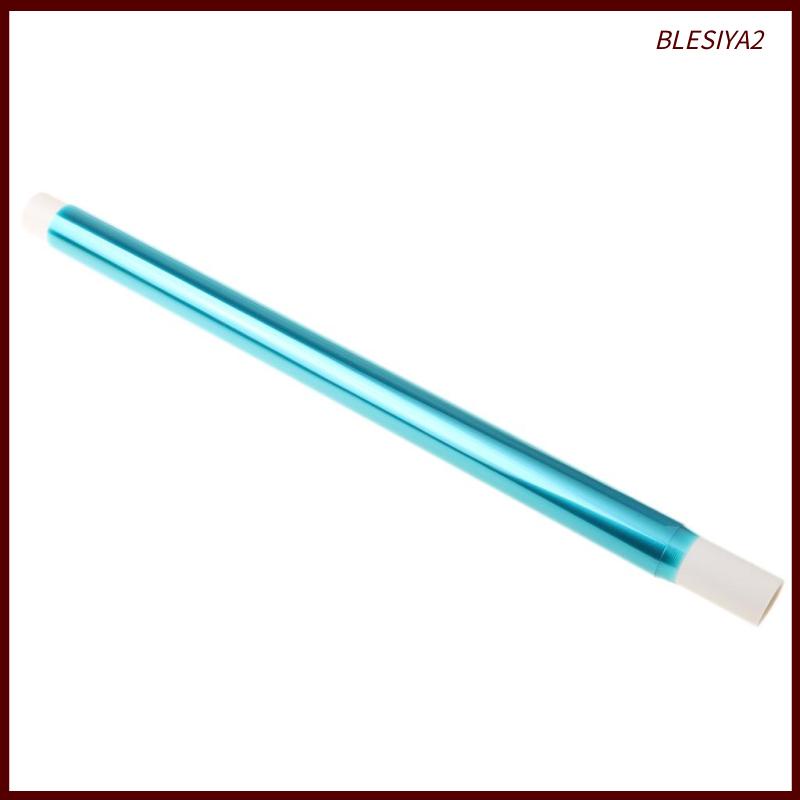

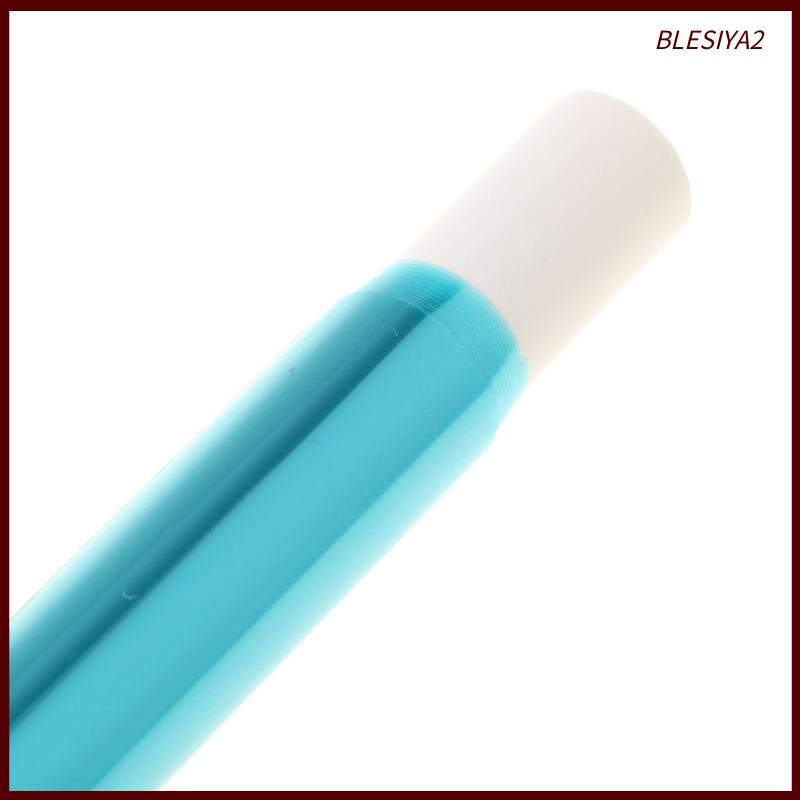

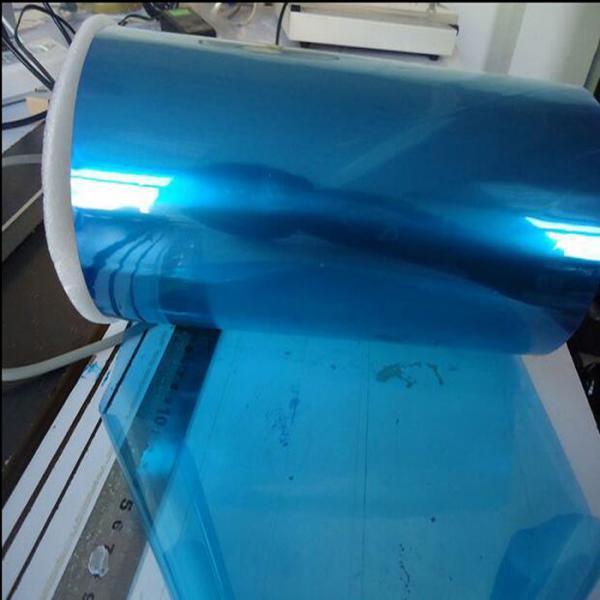

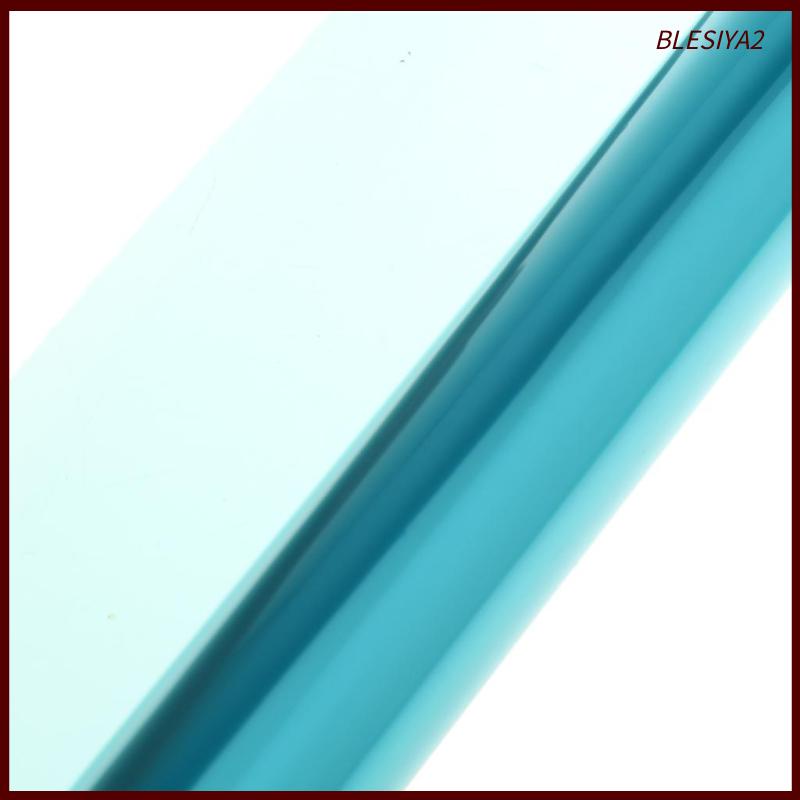

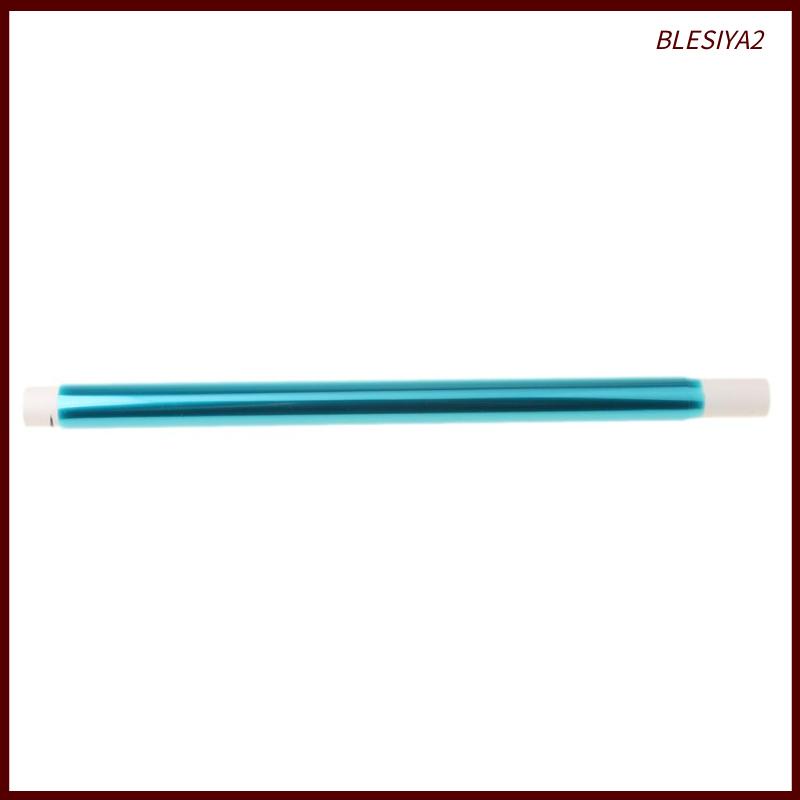

Tấm Phim Khô Nhạy 1m PCB [Bresiya2]

Giới thiệu Tấm Phim Khô Nhạy 1m PCB [Bresiya2]

Mô tả:

Phim chụp ảnh, còn được gọi là phim khô, được sử dụng để làm bảng PCB, dán nó lên trên PCB, nó sẽ trở thành một bảng mạch nhạy cảm.
Màng khô có khả năng chống lại hầu hết các dung dịch khắc axit, giá trị PH có thể chịu được hầu hết các dung dịch khắc kiềm giữa PH8.0-8.5.
Màng khô 1,5 mil có thể che hoàn toàn lỗ dày 0,25 inch.
Màng khô có sẵn trong việc sử dụng phổ biến nhất của bồn tắm mạ, không bị nhăn, không có màu.
Chiều dài: 1m

Gói hàng bao gồm:

1 mảnh màng khô cảm quang

Ghi chú:

Các bước vận hành:
1. CCL mài, đơn giản này, sử dụng giấy mờ nước sạch tốt nhất trên đường dây chuyền.
2. loại bỏ phim, phim chụp ảnh được kẹp giữa hai lớp phim, mặt đầu tiên có thể sử dụng băng dính trong suốt xé rách, thử một vài lớp trên đường dây.
3, và sau đó là giấy bạc, laminates đồng có thể trông sạch hơn một chút, dán, cố gắng không có bọt khí.
4, màng dán tốt sử dụng máy ép, không quá nóng, khoảng 100 độ so với sửa chữa.
5, màng bảng mạch in, gợi ý là sử dụng phim, tốt có thể đạt độ chính xác cao nhất nếu bạn không yêu cầu giấy in nó bằng axit lưu huỳnh.
6, mạch in trên tấm chụp ảnh (Lưu ý: Phim khô là âm, vì vậy để làm nổi bật bản in, chúng tôi thường sử dụng tấm chụp ảnh đối diện) với đèn tiết kiệm năng lượng thông thường 10 hoặc lâu hơn, nếu có sự tiếp xúc Máy 1 phút trên vạch, không phơi nắng nên nên - quá trình phơi sáng Rõ ràng là do màng cảm quang sẽ đổi màu khi tiếp xúc với ánh sáng, ánh sáng xanh đậm. Bạn sẽ dễ dàng nhìn thấy sơ đồ mạch của mình xuất hiện trên bảng.
7, phát triển và xé màng bảo vệ trên bảng điều khiển phía trước, vào nhà phát triển (phát triển theo 1: 100,10 gram Tổng 1L nước) được sử dụng khi phát triển một miếng bông lau bông dính cứng hơn một chút.
8, khắc, điều này đi mà không cần nói (thanrua clorua môi trường Để bảo vệ, axit hydrochloric +, v.v.) được khuyến khích sử dụng cho môi trường khắc cửa hàng, nhanh chóng, sạch sẽ, không có mùi hôi.
9, sau khi khắc CCL tốt, tước, từ phim được tưới bằng 1: 60 hoặc 70, bong bóng bảng trong vài phút,
10, sau khi hoàn thành bảng, khoảng cách đường thẳng rất tốt, dày đặc nhất là 0,1MM, chiều rộng 0,1MM, các đường 0,1MM, mặc dù rất dễ làm, nhưng làm 0,1 đường và khoảng cách đường 0,1MM khô Phim có thể dễ dàng làm điều đó.

Hình ảnh sản phẩm
