Radar Cảm Biến Hồng Ngoại Đảo Ngược Pcbfun

Giới thiệu Radar Cảm Biến Hồng Ngoại Đảo Ngược Pcbfun

Tính năng '
1.Sử dụng chất liệu cao cấp với chất lượng đảm bảo
2.Radar đảo chiều hồng ngoại bao gồm mạch dao động đa sóng hài, mạch truyền và nhận tín hiệu hồng ngoại, mạch so sánh điện áp và khuếch đại tín hiệu hồng ngoại, có đặc điểm là mạch đơn giản, chi phí thấp, ổn địnhHoạt động mạch
3.Mạch cơ sở thời gian NE555 và các thành phần xung quanh tạo thành một bộ đa rung để tạo ra tín hiệu sóng hồng ngoại, được xuất ra thông qua chân thứ ba của IC2 và điều khiển bộ phát hồng ngoại HFS truyền tín hiệu hồng ngoại
4.Vẻ ngoài tinh tế và nhỏ gọn
5.Được sử dụng rộng rãi trong các tình huống khác nhau
Thông số '
Điện áp cung cấp điện: DC9V (nguồn điện DC)
Kích thước bảng: 70 * 45mm
Kỹ thuật sản xuất:
Hàn và lắp đặt linh kiện là chìa khóa dẫn đến thành công.Vui lòng sử dụng chất hàn chất lượng cao, các mối hàn phải sáng và không bị rò rỉ chất hàn.Các thành phần không được lắp đặt không chính xác và phải tuân theo một đơn đặt hàng nhất định trong quá trình sản xuất.Sau khi cài đặt một phần của các thành phần, hãy cài đặt một phần khác.Bắt đầu cài đặt các thành phần thấp, chẳng hạn như điện trở, sau đó cài đặt các thành phần cao.Vị trí khía của chip được đánh dấu bằng một rãnh trên bảng mạch.
1.Lắp đặt một điện trở vá mà không phân biệt giữa cực dương và cực âm;
2.Để cài đặt NE555 LM324, trước tiên hãy hàn một chân để cố định chip, sau đó hàn các chân còn lại.Chú ý đến hướng cài đặt của chip và căn chỉnh các điểm đã đánh dấu với các điểm được đánh dấu để cài đặt.
3.Cài đặt 1N4148 với vòng tròn màu đen thẳng hàng với vạch đen trên bảng mạch.
4.Tụ gốm không có điện cực dương hoặc âm.Chân dài của tụ điện là cực dương, tương ứng với vị trí dương của bảng mạch.
5.Chân dài của điốt phát sáng và điốt nhận tia hồng ngoại là điện cực dương, tương ứng với vị trí dương của dải bảng mạch.
Sau khi lắp đặt, hãy kiểm tra lại xem các thành phần có được lắp đặt không đúng cách hay không và chúng có được hàn tốt hay không, sau đó kết nối với nguồn điện 9V.Chú ý không đảo ngược các kết nối âm và dương của nguồn điện.
Gỡ lỗi mạch:
Khi không có vật cản phía trên ống nhận và truyền tia hồng ngoại, hãy điều chỉnh RP1 để bật đèn LED3 trên bảng mạch, sau đó điều chỉnh RP1 theo hướng ngược lại chỉ để tắt đèn LED3.Sau đó, sử dụng một vật phản chiếu (có thể sử dụng giấy trắng) để tiếp cận dần vị trí giữa ống truyền tia hồng ngoại và ống nhận tia hồng ngoại từ xa.Khi khoảng cách đến gần, LED3 đến LED1 sẽ sáng theo trình tự và radar lùi hồng ngoại sẽ được lắp đặt tương ứng.
Gói bao gồm '
Bộ dụng cụ tự làm * 1

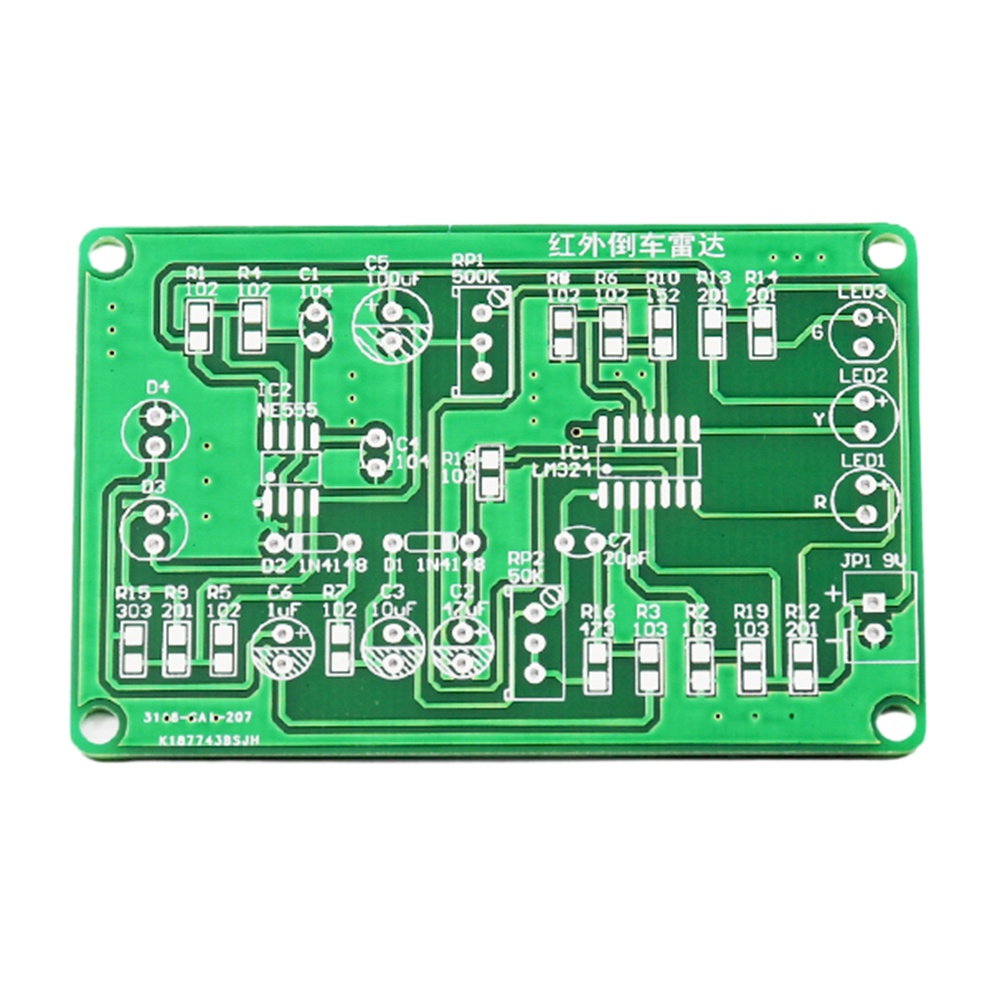

Hình ảnh sản phẩm
