RCWL-0516 Cảm biến rađa vi sóng Mô-đun cảm biến cơ thể người Mô-đun cảm ứng Công tắc đầu ra 3.3V cho Arduino Diy

Giới thiệu RCWL-0516 Cảm biến rađa vi sóng Mô-đun cảm biến cơ thể người Mô-đun cảm ứng Công tắc đầu ra 3.3V cho Arduino Diy

RCWL-0516 mô-đun chuyển đổi cảm biến radar vi sóng mô-đun cảm biến cơ thể con người mô-đun cảm biến thông minh cảm biến phát hiện khoảng cách khoảng 5-7 mét

Mô-đun cảm ứng vi sóng RCWL-0516:
RCWL -0516 là một mô-đun cảm biến vi sóng sử dụng công nghệ radar Doppler để phát hiện chuyển động của vật thể.
Mô-đun có các đặc điểm của độ nhạy cao, khoảng cách phát hiện dài, độ tin cậy cao, góc cảm nhận lớn và dải điện áp cung cấp điện rộng. Nó được sử dụng rộng rãi trong các tình huống khác nhau như chiếu sáng cảm ứng cơ thể người và báo động chống trộm.

● Sử dụng chip điều khiển xử lý tín hiệu chuyên dụng RCWL -9196
● Dải điện áp hoạt động rộng: 4.0 ~ 28.0V
● So với PIR cảm ứng hồng ngoại truyền thống, nó có khả năng phát hiện thâm nhập
● Thời gian khối, khoảng cách có thể được mô tả
● Có thể xuất ra nguồn 3.3V

Mô tả chức năng ghim:
1: 3V3
Điện áp đầu ra 3.3V, dòng biến tần 100mA.
2: GND
Mặt bằng mô-đun.
3: RA
Ngõ ra tín hiệu điều khiển, khi có đối tượng di chuyển trong vùng phát hiện, ngõ ra OUT mức cao: C-TI có thể đặt thời gian kích hoạt lặp lại, nếu có tín hiệu kích hoạt (đối tượng di chuyển) trong thời gian kích hoạt lặp lại, tiếp tục xuất mức cao mức: nếu được phát hiện Không có đối tượng chuyển động trong khu vực và kết quả đầu ra thấp.
4: VIN
Đầu vào nguồn mô-đun, 4-28V.
5: CDS
Tín hiệu điều khiển kích hoạt: nhỏ hơn 0,7V, đầu ra 0UT mức thấp mọi lúc: lớn hơn 0,7V, phát hiện hoạt động bình thường. Chân CDS được kết nối với một điện trở quang, có thể tắt chức năng phát hiện mô-đun vào ban đêm.

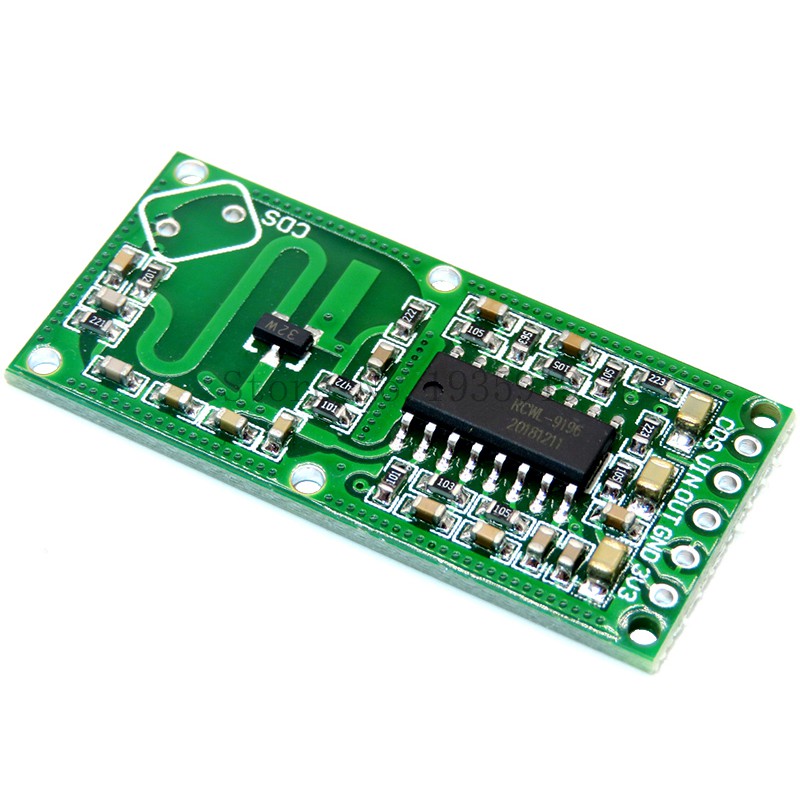

Hình ảnh sản phẩm
