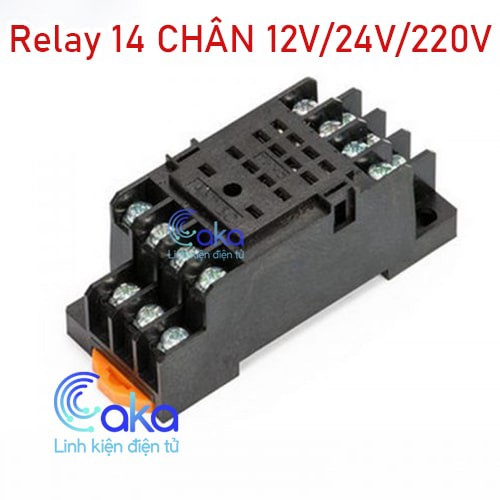

+ Được cấu tạo từ nam châm từ và hệ thống các tiếp điểm đóng cắt, với thiết kế nhỏ gọn, module hóa, dễ dàng lắp đặt và thay thế. Ngày nay rơ le trung gian được dùng rất nhiều trong ngành điện tử, đặc biệt là tích hợp trong các tủ điện , tủ điều khiển và hệ thống máy móc công nghiệp. THÔNG SỐ KỸ THUẬT
+ Kích thước: 26.6x20.33x34 (dài x rộng x cao) +Điện áp vào: 12V/24V/220VDC +Dòng: 5A + Số chân : 14
TÍNH NĂNG
Cấu tạo gồm hai phần : Một là cuộn hút ( nam châm điện ) có tác dụng khi cấp nguồn thì hút thanh tiếp điểm lại để đảo trạng thái chân NO và NC. Phần mạch tiếp điểm ( mạch lực ) để đóng cắt tín hiệu các thiết bị tải với dòng nhỏ và được cách ly với cuộn hút. Khi cấp nguồn điện định mức vào thì cuộn hút sẽ trở thành nam châm điện và hút lẫy tiếp điểm, khi đó tiếp điểm thường mở NO sẽ đóng, cho dòng điện chạy qua và tải ( bóng đèn ) sẽ hoạt động ( sáng lên ).
