Rơ Le Hẹn Giờ DC 5V 12V 24V

Giới thiệu Rơ Le Hẹn Giờ DC 5V 12V 24V

Đặc điểm:
1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo
2. Có bốn phạm vi thời gian trễ và thời gian trễ có thể được lựa chọn bằng công tắc
3. Tuổi thọ dài, có thể chịu được 100.000 lần sử dụng
4. Công suất tiêu thụ của nó rất nhỏ, ít hơn 1W
5. Độ nhạy cao, phát hiện nhanh và chính xác
6. Nhiều ứng dụng

Thông số:
Điện áp: 5V 12V 24V tùy chọn
Công suất tiêu thụ: <1.0W
Đầu ra: đầu ra thụ động (ví dụ như tiếp xúc khô), một nhóm rơ le thường mở + đầu ra thường đóng. Tối đa không được vượt quá 10A
Phạm vi thời gian: (4 bánh răng, được chọn bằng công tắc)
Bánh răng đầu tiên: phạm vi 0,2 giây-30 giây, độ chính xác: 0,1 giây
Bánh răng thứ hai: phạm vi 0,2 giây-300 giây (5 phút), độ chính xác: 0,3 giây
Bánh răng thứ ba: phạm vi 0,2 giây-30 phút, độ chính xác: 1,8 giây
Bánh răng thứ tư: phạm vi 0,2 giây-300 phút (5 giờ), độ chính xác: 18 giây
Tuổi thọ: 100.000 hành động
Đầu vào: tín hiệu điện áp, tín hiệu hợp lệ trên 1.5V, dòng điện cần ít nhất 0,1mA

Điện áp mô-đun:
5v DC: Các yêu cầu về nguồn điện của mô-đun, phạm vi là 4,5V-6V, nó phải là DC
12v DC: Các yêu cầu về nguồn điện của mô-đun, phạm vi là 10V-16V, nó phải là DC
24v DC: Yêu cầu nguồn của mô-đun, phạm vi là 20V-30V, nó phải là DC

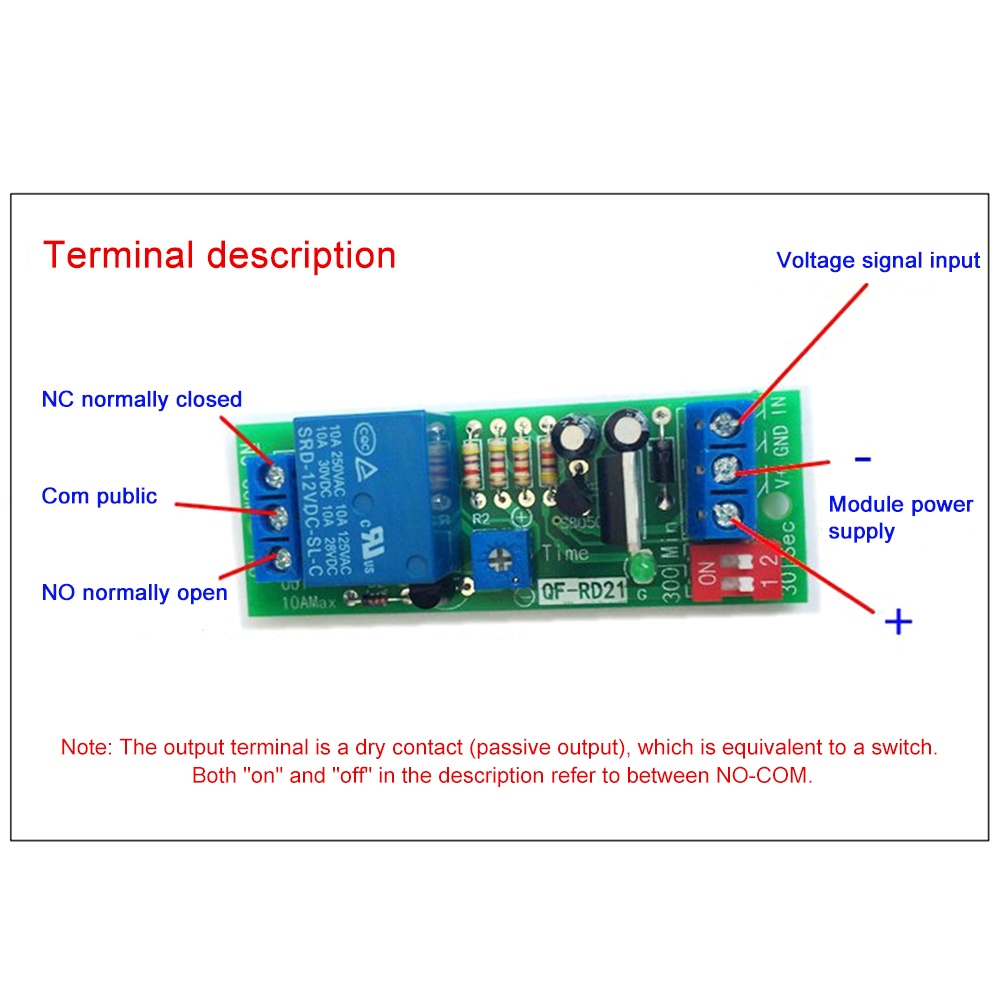

Thiết bị đầu cuối:
Cực tích cực của nguồn điện DC của mô-đun V +
Cực âm của nguồn điện DC của mô-đun GND cũng là GND tham khảo của điện áp tín hiệu.
Đầu vào điện áp tín hiệu in, mức thấp dưới 1V, mức cao trên 1,5V và xác định ở giữa. Chịu được lên đến 30V
Không có rơ le thường mở liên hệ
Các tiếp điểm thường gặp của rơ le NC
Rơ le COM liên hệ thiết bị đầu cuối chung

Hướng dẫn sử dụng:
Cài đặt phạm vi thời gian:
Khi đặt công tắc bộ chọn ở vị trí 30, nghĩa là 0-30 có thể điều chỉnh được
Khi đặt công tắc bộ chọn ở vị trí 300, có nghĩa là 0-300 có thể điều chỉnh được
Điều chỉnh giá trị thời gian:
Xoay điện trở có thể điều chỉnh ngược chiều kim đồng hồ theo chiều kim đồng hồ để giảm thời gian và xoay theo chiều kim đồng hồ theo chiều kim đồng hồ để tăng thời gian
Cài đặt đơn vị thời gian:
Khi công tắc bộ chọn ở vị trí Sec, đơn vị đó là: giây
Khi công tắc bộ chọn ở vị trí Tối thiểu, thiết bị là: phút
Ví dụ:
Yêu cầu một độ trễ 50 phút:
1. Phạm vi được đặt ở vị trí 300
2. Đơn vị thời gian được đặt ở vị trí Min
3. Điều chỉnh điện trở có thể điều chỉnh đến 50 vị trí và điều chỉnh đầy đủ là 300, vì vậy việc điều chỉnh thành 1/5 là 50.
Lưu ý: Điều chỉnh chiết áp cũng có thể nhanh chóng điều chỉnh bằng bánh răng điện áp của đồng hồ vạn năng. Ví dụ, phạm vi 30 cần được điều chỉnh thành 12, sau đó điện áp có thể được điều chỉnh thành 2.
T = Up / 5 * 30 = 2.0V / 5.0V * 30 = 12
Ut là điện áp đo bằng đồng hồ vạn năng, 30 là phạm vi được chọn bằng công tắc chọn và nó cũng có thể được chọn đến 300

Gói hàng bao gồm
Mô-đun rơ le trễ * 1

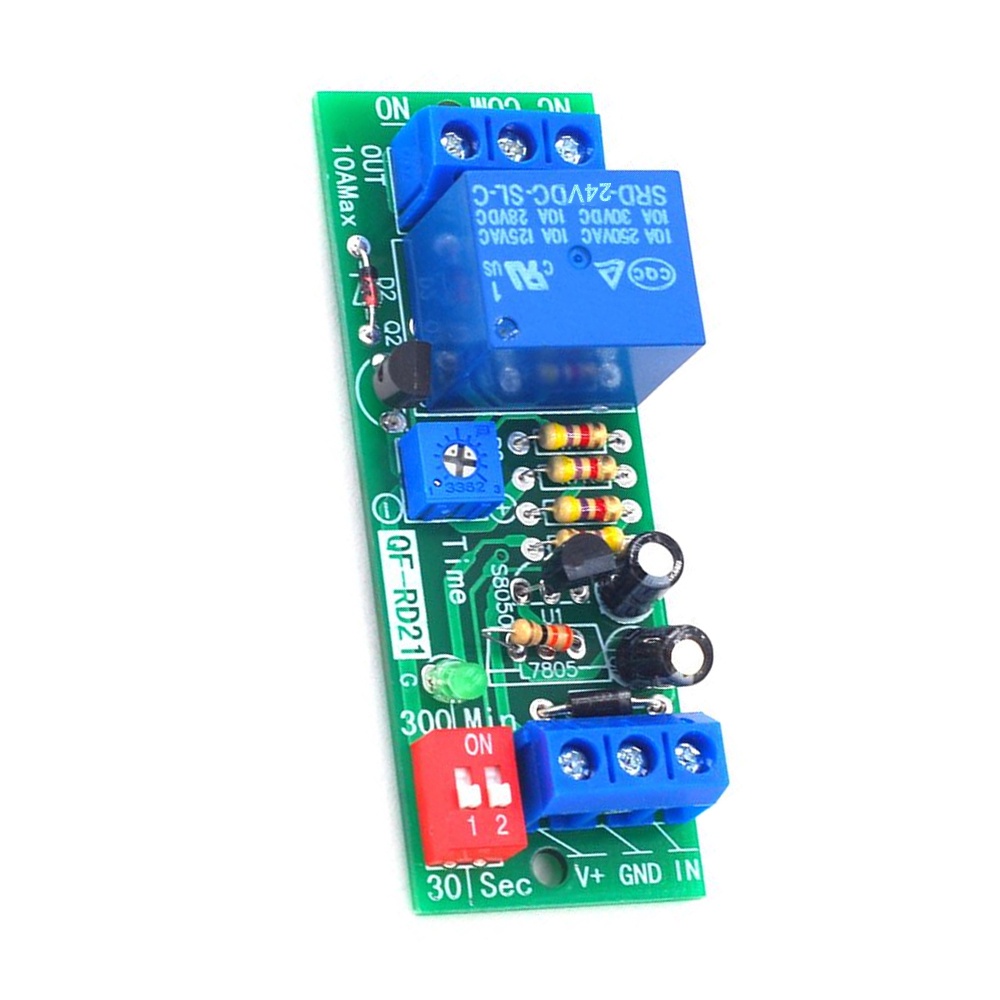

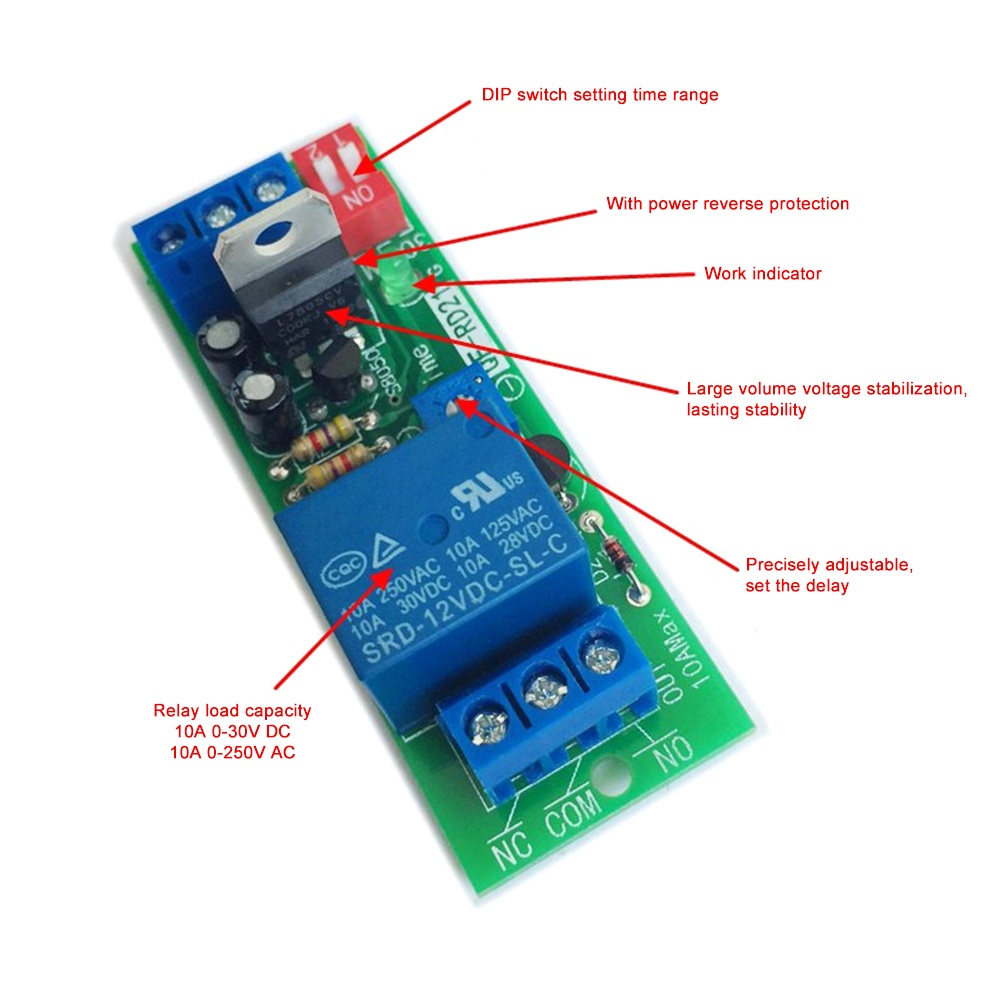

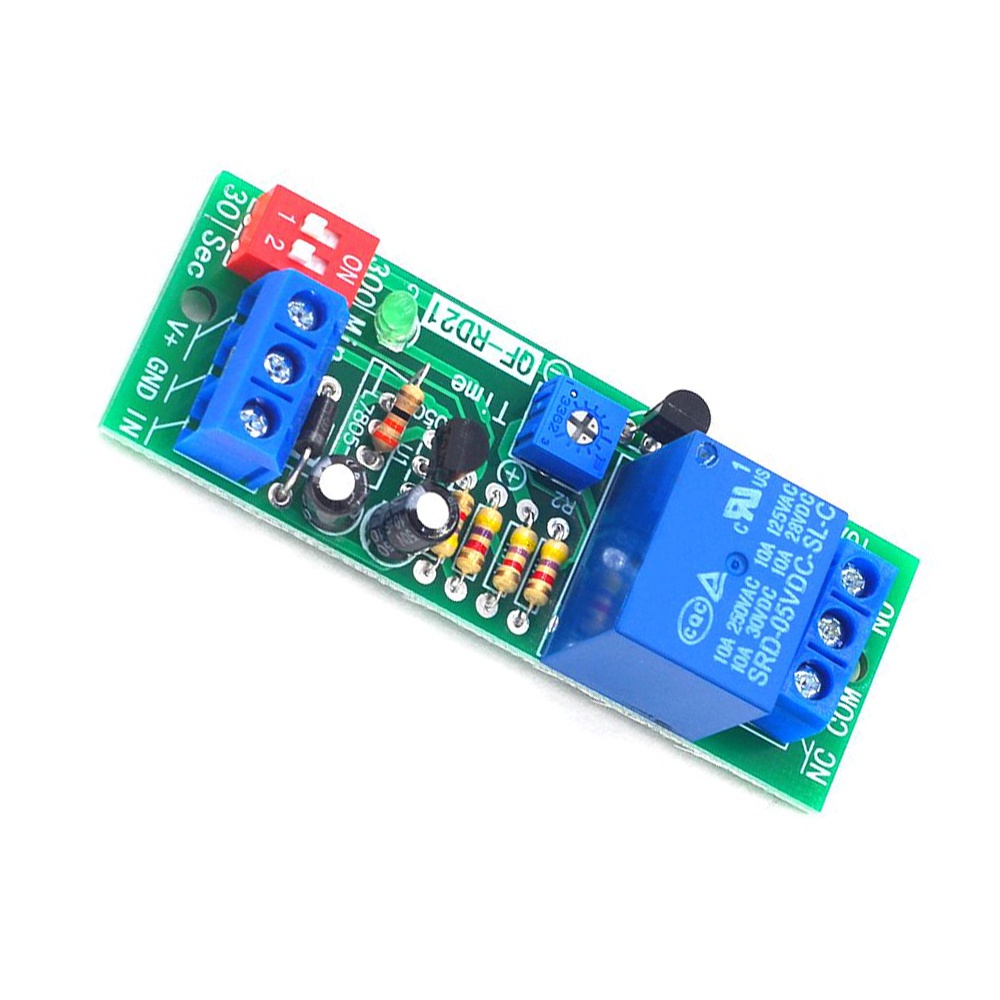

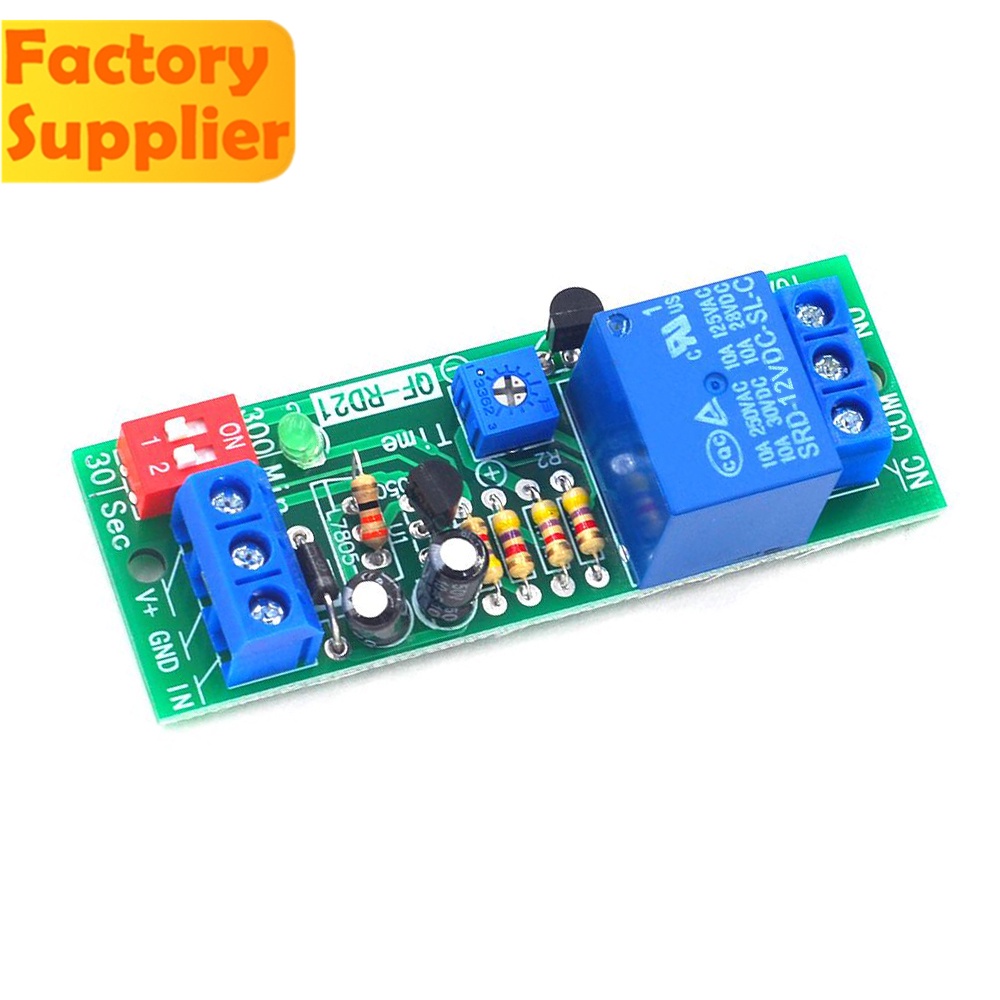

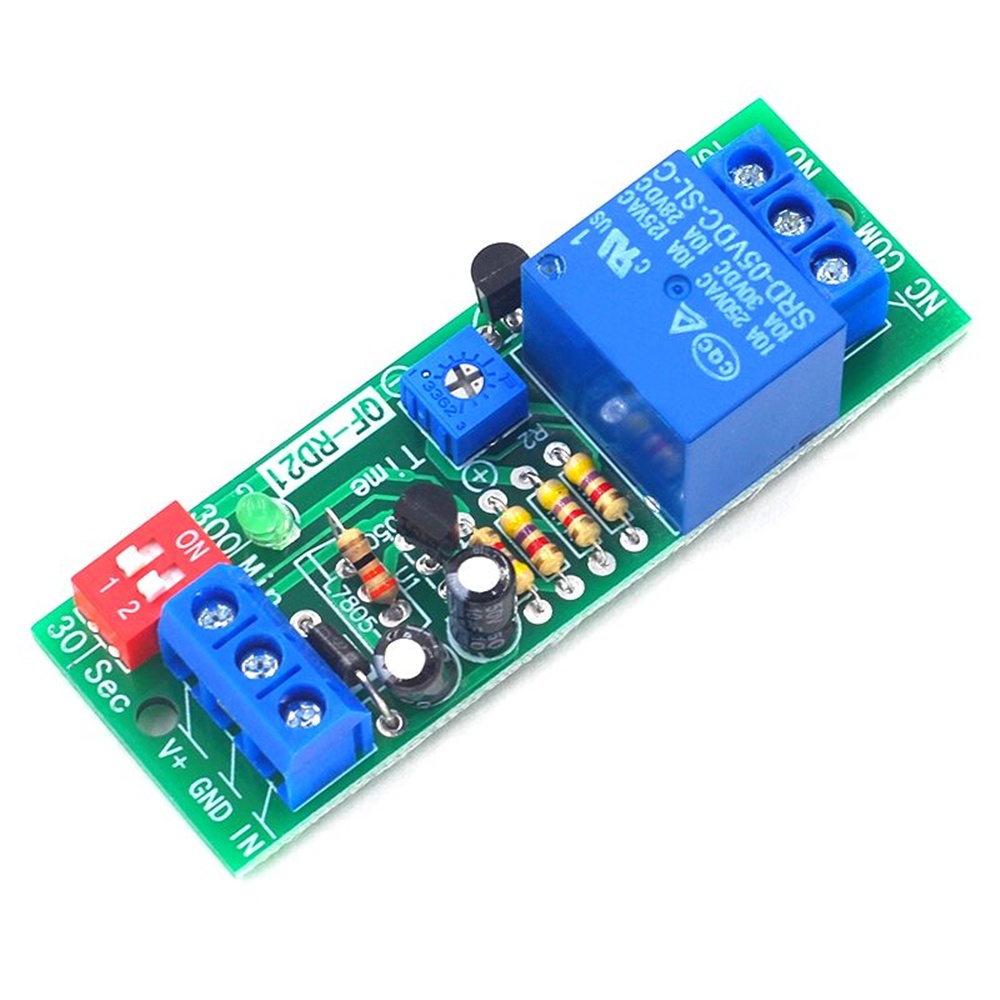

Hình ảnh sản phẩm
