Giới thiệu Sản phẩm 97A6 TO-92 0.6A/400V

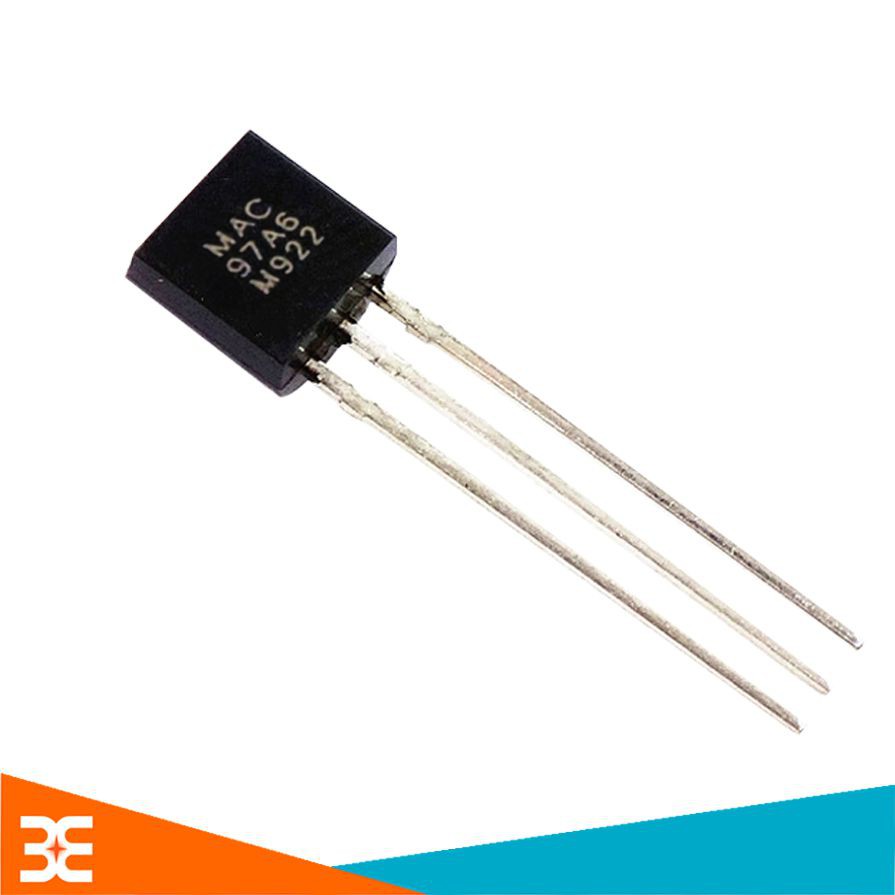

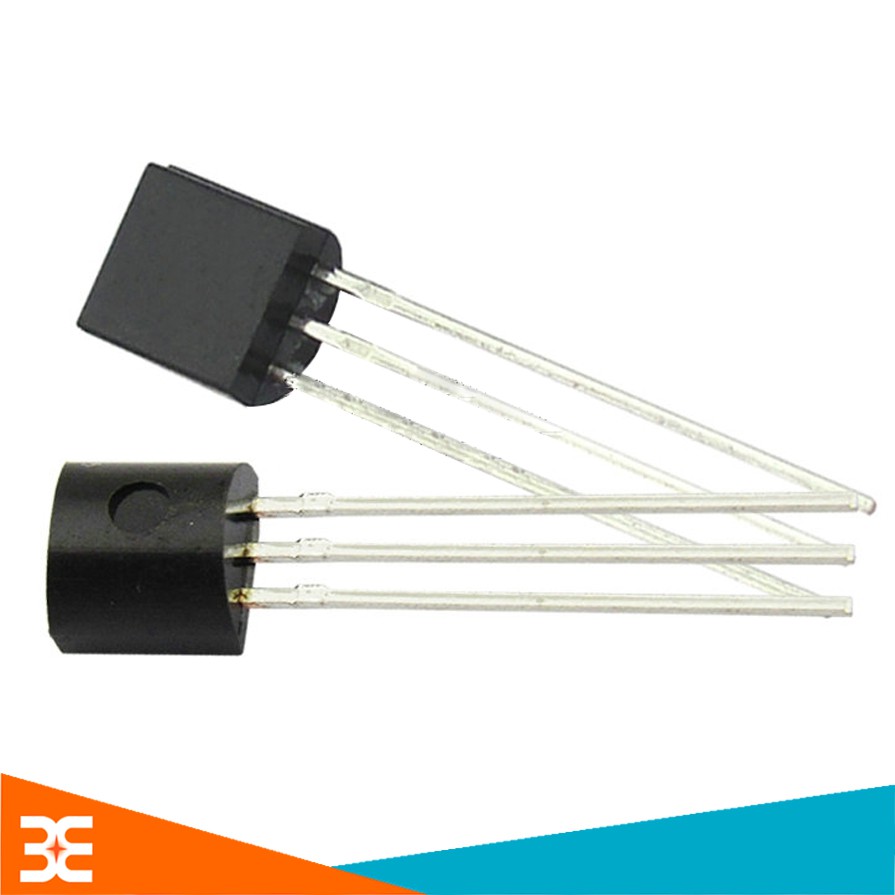

97A6 TO-92 0.6A/400V
97A6 là một linh kiện điện tử thuộc dòng Triac có cấu tạo gồm 5 lớp bán dẫn, tạo nên cấu trúc p-n-p-n giống như thyristor nhưng lại ở cả 2 chiều. Do đó có thể cho dòng đi qua theo cả 2 chiều. Chúng ta có thể coi Triac như 2 Thyristor mắc song song ngược chiều.

97a6-to-92

97A6 TO-92

Kí hiệu Triac

Trong sơ đồ mạch, Triac được kí hiệu như sau:
97a6-to-92

Kí hiệu Triac

Chân G để kích mở Triac
Chân T1, T2 là chân anode 1 và anode 2
Thông số kỹ thuật
Dòng cực đại: 0.6A
Điện áp cực đại: 400V
Dải nhiệt độ hoạt động: -40ºC~125ºC
Kiểu chân cắm TO-92


Ứng dụng
Triac chủ yếu dùng cho điều khiển bóng đèn, bơm, quạt…


Mạch ứng dụng 97A6 TO-92

Đây là mạch điều khiển dòng điện qua tải dùng Triac, Diac kết hợp với quang trở Cds để tác động theo ánh sáng. Khi C­ds được chiếu sáng sẽ có trị số điện trở nhỏ làm điện thế nạp được trên tụ C thấp và Diac không dẫn điện, Triac không được kích nên không có dòng qua tải. Khi Cds bị che tối sẽ có trị số điện trở lớn làm điện thế trên tụ C tăng đến mức đủ để Triac dẫn điện và Triac được kích dẫn điện cho dòng điện qua tải. Tải ở đây có thể là các loại đèn chiếu sáng lối đi hay chiếu sáng bảo vệ, khi trời tối thì đèn tự động sáng


Hướng dẫn sử dụng và lưu ý
Triac điều khiển rất tốt với các tải thuần trở nhưng lại hao tổn năng lượng với các tải thuần cảm

-----------------------
