Sản Phẩm Module Wifi UART HLK-RM04 Chất Lượng Cao

Giới thiệu Sản Phẩm Module Wifi UART HLK-RM04 Chất Lượng Cao

Sản Phẩm Module Wifi UART HLK-RM04

Thông số kỹ thuật:

Tiêu chuẩn mạng

tiêu chuẩn không dây: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Wired Tiêu chuẩn: IEEE 802.3, IEEE 802.3u

Tốc độ truyền tải không dây

11n: Lên đến 150Mbps
11g: Lên đến 54Mbps
11b: Lên đến 11Mbps

Số lượng các kênh truyền hình

1-14

Dải tần số

2.4-2.4835G

Truyền điện

12-15DBM

giao diện

1 10 / 100Mbps LAN / WAN giao diện giao diện ghép

Antenna

Antenna Loại

ăng ten Onboard / ăng ten bên ngoài

thông số chức năng

chế độ wIFI

Client / AP / Router

chức năng WDS

Hỗ trợ cầu nối không dây WDS

Bảo mật không dây

lọc địa chỉ MAC không dây

chuyển đổi chức năng Bảo mật không dây

mã hóa WEP 64/128/152 chút

WPA-PSK / WPA2-PSK, cơ chế WPA / WPA2

Quản lý mạng

Quản lý Web từ xa

file cấu hình nhập khẩu và xuất khẩu

nâng cấp phần mềm WEB

Serial để Mạng

tốc độ truyền tải tối đa

230400bps

kết nối TCP

Số lượng tối đa các kết nối> 20

kết nối UDP

Số lượng tối đa các kết nối> 20

Tốc độ truyền

50 ~ 230400bps

các thông số khác

Chỉ số tình trạng

Chỉ định tình trạng

Tiêu chuẩn môi trường

Nhiệt độ làm việc: -20-60 ℃

Độ ẩm: 10% -90% RH (không ngưng tụ)

Nhiệt độ bảo quản: -40-80 ℃

Lưu trữ Độ ẩm: 5% -90% RH (không ngưng tụ)

các tài sản khác

băng thông tần số tùy chọn: 20MHz, 40MHz, tự động


Pin giao diện Module

Con số

Chức năng

Phương hướng

Giải trình

1 VDD5V
điện Trong

5 Điện áp vào
2 GND
GND

điện mặt đất
3 WLAN_LED
các

Wifi bắt đầu chỉ
4 3.3V
tôi

sản lượng cung cấp điện 3.3V
5 LINK1
I / O

dấu hiệu cổng Ethernet 1 LED
6 USB_P
I / O

tín hiệu USB
7 USB_M
I / O

tín hiệu USB
8 I2S_SD
I / O

I2C DATA / GPIO
9 I2S_CLK
I / O

I2C CLK / GPIO
10 GIOP0
I / O

Chung GPIO, xuất cảnh qua đèo, khôi phục mặc định ban đầu
11 TXOP1
I / O

cổng Ethernet 1 TX-P
12 TXON1
I / O

cổng Ethernet 1 TX-N
13 RXIP2
I / O

cổng Ethernet 2 RX-P
14 RXIN2
I / O

cổng Ethernet 2 RX-N
15 RXIN1
I / O

cổng Ethernet 1 RX-P
16 RXIP1
I / O

cổng Ethernet 1 RX-P
17 TXON2
I / O

cổng Ethernet 2 TX-N
18 TXOP2
I / O

cổng Ethernet 2 TX-P
19 RTS_N
tôi

Đầy đủ chức năng RTS nối tiếp
20 UART_RX
tôi

Đơn giản nối tiếp RX
Hai mươi mốt UART_TX
các

Đơn giản nối tiếp TX
Hai mươi hai RXD
tôi

Đầy đủ chức năng RX nối tiếp
Hai mươi ba LINK2
I / O

Ethernet port 2 đèn LED chỉ ra I / O
Hai mươi bốn CTS_N
các

Đầy đủ chức năng nối tiếp CTS
25 CŨNG
tôi

GPIO / WPS chân chức năng
26 TXD
các

Đầy đủ chức năng nối tiếp TX
27 1.8V
Hết năng lượng

Mạng đầu ra cổng 1.8V
28 VDD5V
điện Trong

5V đầu vào

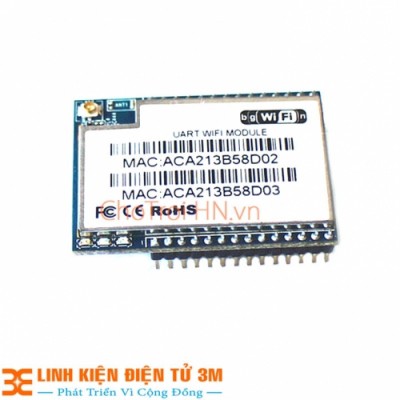

Hình ảnh sản phẩm
