Set 1 / 2 Bảng Mạch Mô Đun Điều Khiển Động Cơ DRV8833 1A TB6612FNG Cho Arduino L298N TB6612

Giới thiệu Set 1 / 2 Bảng Mạch Mô Đun Điều Khiển Động Cơ DRV8833 1A TB6612FNG Cho Arduino L298N TB6612

Mô-đun truyền động động cơ Rv8833 có thể thay thế trực tiếp mô-đun truyền động tb6612 và các chân về cơ bản tương thích.

Tính năng '
Kích thước: 18 * 21mm
Điện áp đầu vào: 2,7 V - 10,8 V
Dòng điện đầu ra của cầu H đơn: 1.5A, có thể điều khiển hai động cơ giảm tốc DC.
Tích hợp bảo vệ quá dòng, bảo vệ ngắn mạch, khóa dưới điện áp và bảo vệ quá nhiệt.Với chế độ ngủ công suất thấp.
Ứng dụng: nó có thể điều khiển động cơ DC dưới 1.5A và động cơ bước 4 dây.

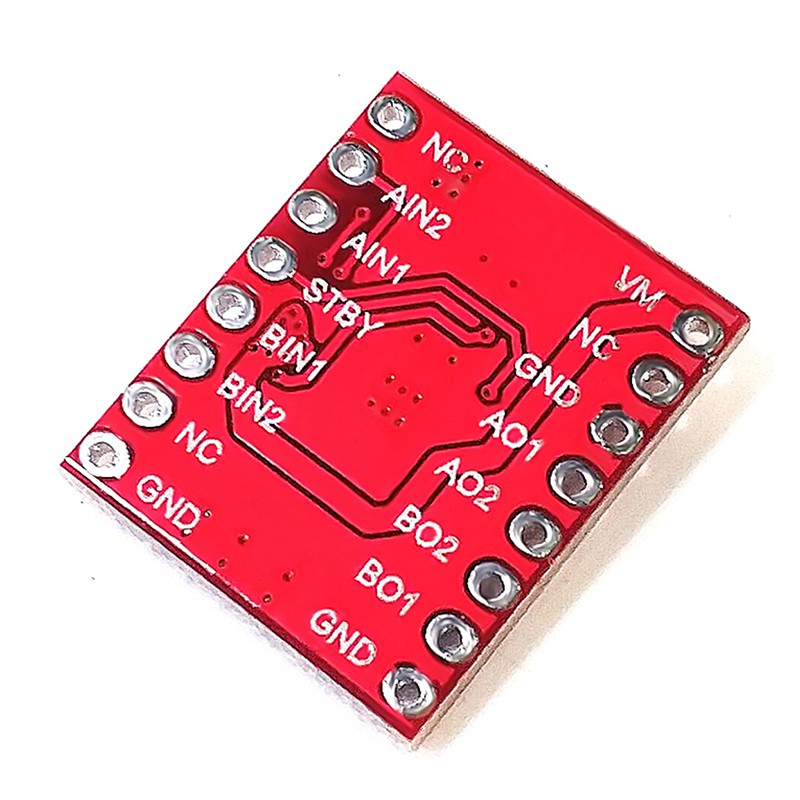

Mô tả Pin:
Ani1: cổng điều khiển đầu vào logic AO1, mức 0-5V.
Ain2: cổng điều khiển đầu vào logic AO2, mức 0-5V
Bni1: cổng điều khiển đầu vào logic Bo1, mức 0-5V.
Bin2: cổng điều khiển đầu vào logic Bo2, mức 0-5V.
Ao1 và AO2 là một cổng đầu ra cầu H, được kết nối với hai chân của động cơ DC.
Bo1 và Bo2 là hai cổng đầu ra cầu H, được kết nối với hai feet của một động cơ trực tiếp bên ngoài khác.
Gnd: mặt đất.
Vm: chân cấp nguồn chip và động cơ, dải điện áp 2,7 v - 10,8 v.
Stby: chip nối đất hoặc treo không hoạt động, không có đầu ra, kết nối với 5V; mức 0-5V.
Nc: chân trống

Cách sử dụng drv8833:
Drv8833 là ổ đĩa đôi, tức là nó có thể lái hai động cơ
Các cổng IO điều khiển hai động cơ như sau
Cổng STBY được kết nối với cổng IO của máy vi tính chip đơn và động cơ xóa không dừng hoàn toàn.Đặt 1 để điều khiển vòng quay tiến và lùi thông qua ain1 ain2, Bin1 và BIN2
Vm được kết nối với nguồn điện trong vòng 12V
Gnd sẽ không nói nhiều
Lái xe 1 chiều
Bảng sự thật:
Ain1 0 0 1
Ain2 0 1 0
Dừng ngược lại phía trước
A01
Ao2 kết nối với hai chân của động cơ 1
Lái xe 2 cách
Pwmb được kết nối với cổng PWM của máy vi tính chip đơn
Bảng sự thật:
Bin1 0 0 1
Bin2 0 1 0
Dừng ngược lại phía trước
B01
Bo2 kết nối với hai feet của động cơ 2

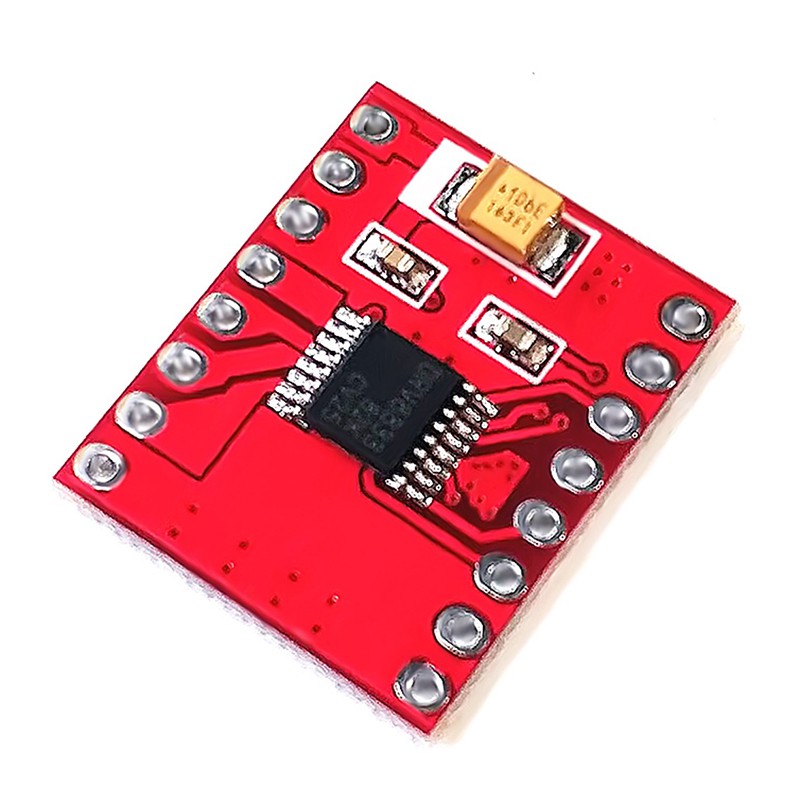

Hình ảnh sản phẩm
