Set 1 / 2 Mô-Đun Cảm Biến Sóng Siêu Âm SRF05 5pin

Giới thiệu Set 1 / 2 Mô-Đun Cảm Biến Sóng Siêu Âm SRF05 5pin

" Mô-đun này có hiệu suất ổn định và đo khoảng cách chính xác . Nó có thể so sánh với các mô-đun khác nhau siêu âm nước ngoài như SRF05 và SRF02. Độ chính xác cao của mô-đun , vùng mù siêu gần (2cm), và phạm vi ổn định là cơ sở mạnh mẽ để sản phẩm này thâm nhập thành công vào thị trường '

Các thông số kỹ thuật chính '
1 " Sử dụng điện áp — DC5V
2 " Dòng tĩnh lặng " nhỏ hơn 2mA
3 " Mức đầu ra " cao 5V
4 " Mức đầu ra " dưới cùng 0V
5 " Góc cảm ứng - không quá 15 độ
6 ' Khoảng cách phát hiện ' 2cm-450cm
7 " Độ chính xác cao - lên đến 0,3cm

Chế độ đấu dây, VCC, trig ( đầu cuối điều khiển), echo ( đầu cuối nhận), GND

Cách sử dụng sản phẩm này '
Một cổng điều khiển gửi mức cao trên 10US và bạn có thể đợi đầu ra mức cao tại cổng nhận . Khi có đầu ra , bạn có thể bắt đầu hẹn giờ để đếm . Khi cổng này trở nên thấp , bạn có thể đọc giá trị hẹn giờ . Thời gian là thời gian của phép đo phạm vi này để tính khoảng cách . Phép đo định kỳ liên tục như vậy có thể đạt giá trị của phép đo di động của bạn ' '

Nguyên lý làm việc của mô-đun '
(1) Sử dụng IO để kích hoạt phạm vi và cung cấp tín hiệu mức cao ít nhất 10us '
(2) Mô-đun tự động gửi 8 sóng vuông 40khz và tự động phát hiện xem có tín hiệu trở lại hay không "
(3) Có tín hiệu trở lại. mức cao được xuất ra thông qua IO, và thời lượng của mức cao là

Thời gian từ khi phát xạ đến trở lại của sóng siêu âm . Khoảng cách kiểm tra = ( thời gian cấp cao * tốc độ âm thanh (340MμS) '2 '

Mô-đun này có thể cung cấp đầy đủ các chương trình khác nhau - C51,3 PIC18F877, màn hình LCD1602 siêu âm , màn hình LCD12864 siêu âm , màn hình ống kỹ thuật số , màn hình cổng nối tiếp , v.v. chương trình tham chiếu đo khoảng cách . "

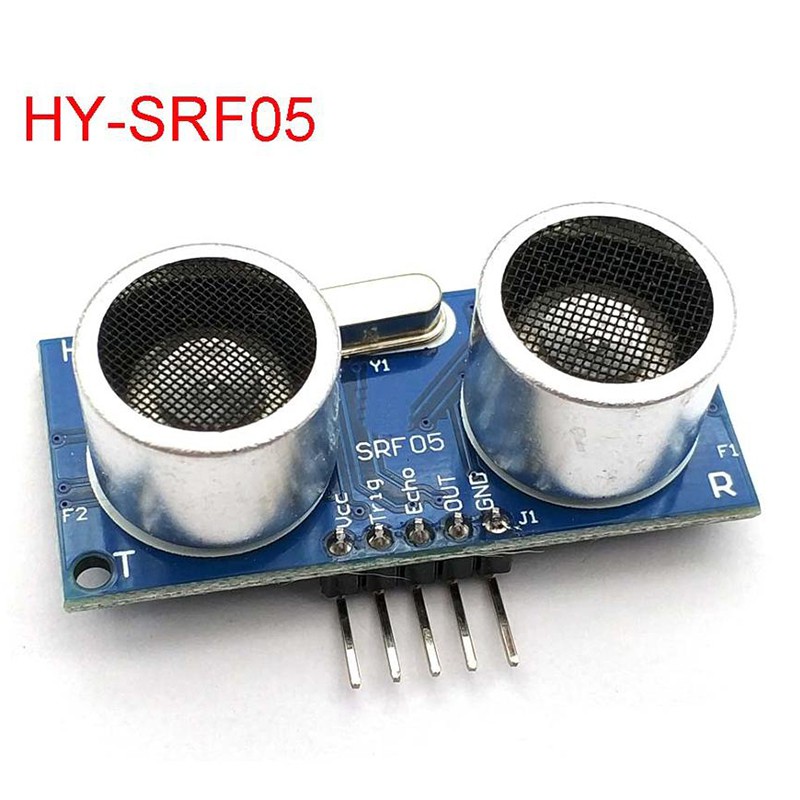

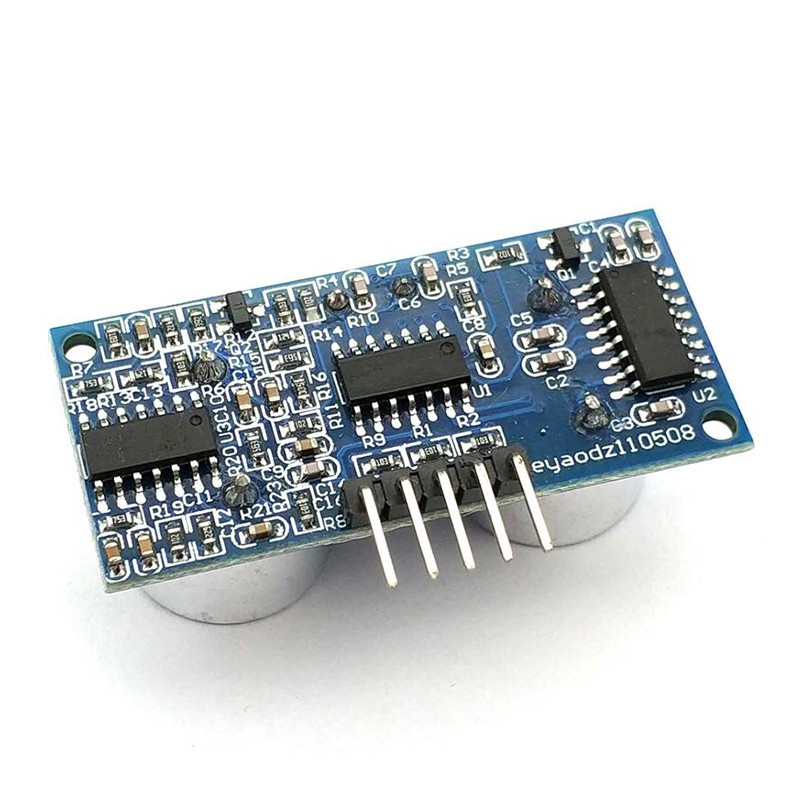

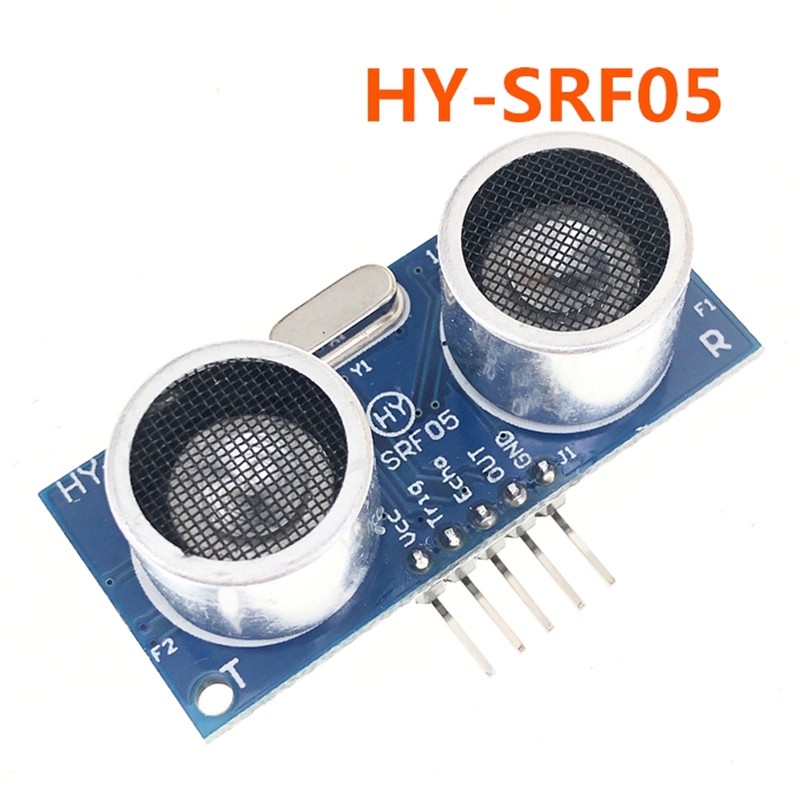

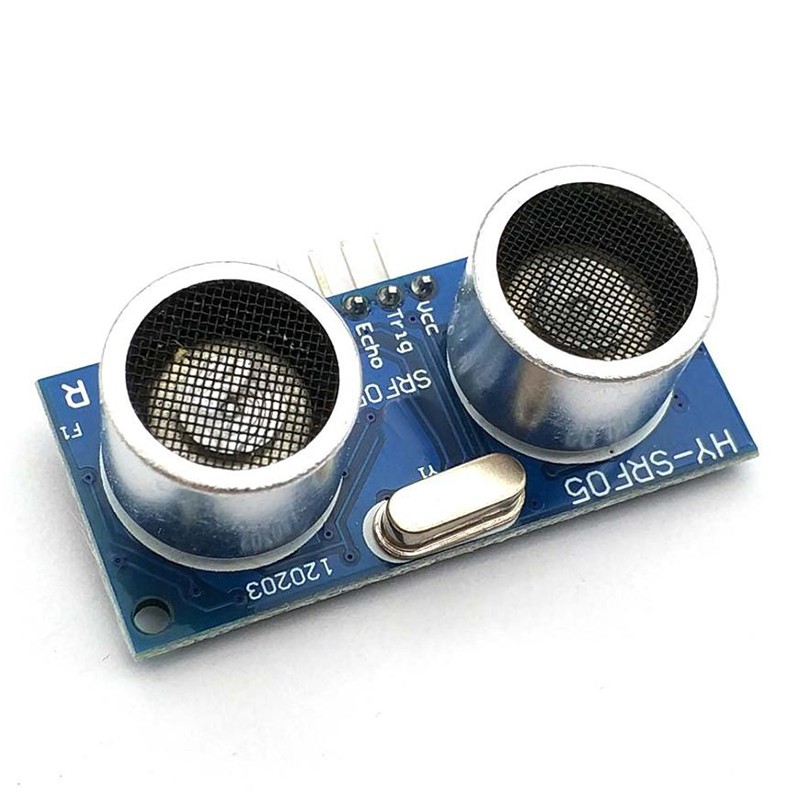

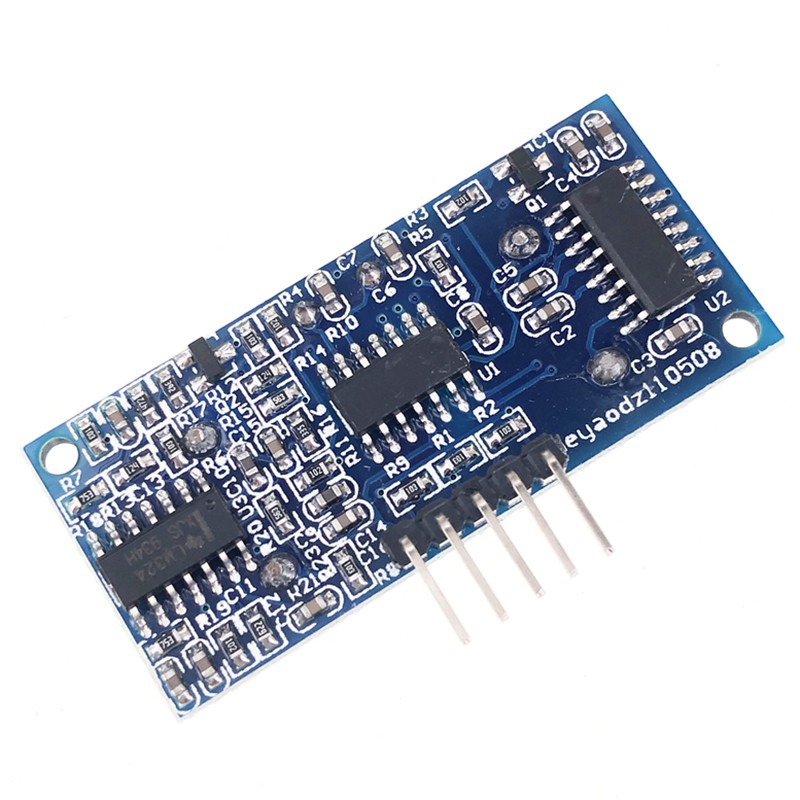

Hình ảnh sản phẩm
