Giới thiệu Set 1 / 2 Mô Đun Điều Khiển Động Cơ Bước L298N H Cho robot Xe Hơi
1pcs / 2PCS Cầu kép H kép Mới Bảng điều khiển động cơ bước DC Mô-đun Bộ điều khiển L298N cho Ar-duino Miễn phí vận chuyển TK0450Mô tả:
Mô-đun trình điều khiển L298N, sử dụng chip ST L298N có thể truyền động trực tiếp hai động cơ DC 3-30V và cung cấp giao diện đầu ra 5V, bạn có thể mạch chip đến nguồn điện 5V, hỗ trợ điều khiển 3.3VMCU, bạn có thể dễ dàng điều khiển Tốc độ và hướng động cơ DC, bạn cũng có thể điều khiển động cơ bước 2 pha, ô tô thông minh cần thiết.
Thông tin sản phẩm:
1 chip điều khiển: chip điều khiển cầu H kép L298N
2 Phần trình điều khiển đầu cuối của khu vực cung cấp VMS: + 5V ~ + 35V
3 Phần truyền động của Io dòng cao nhất: 2A / Cầu
4 Phần logic của dải nguồn điện đầu cuối Vss: 4,5-5 .5V
5 Phần logic của dải dòng hoạt động: 0~36mA
6 Dải điện áp đầu vào tín hiệu điều khiển: cao 4,5-5,5V thấp 0V
7 Công suất tiêu thụ tối đa: 20W
8 Nhiệt độ bảo quản: -25 ~ +130

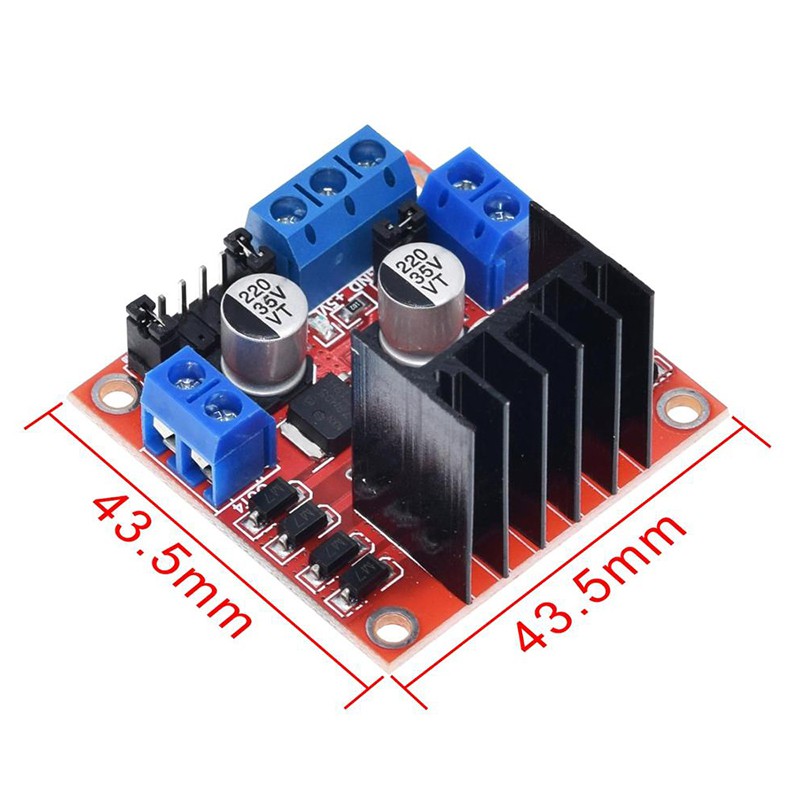

9 Kích thước bảng điều khiển: 55mm * 60mm * 30mm
10 bảng điều khiển Trọng lượng: 33g

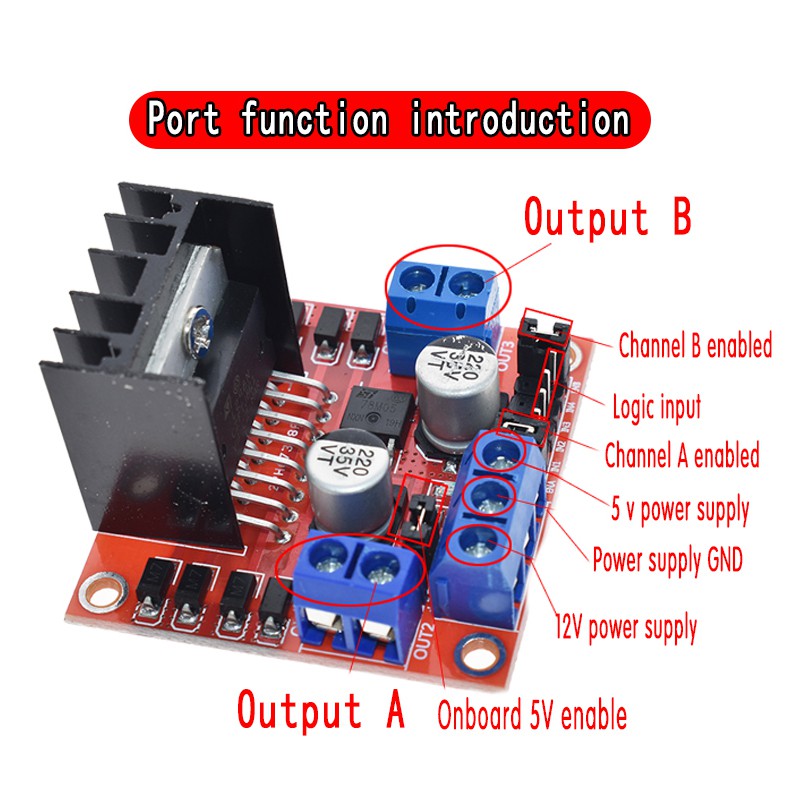

11 Các tính năng khác: chỉ báo hướng điều khiển, chỉ báo nguồn, phát hiện hiện tại, phần logic của tấm để nhận giao diện nguồn.
Gói:
1 cái x Mô-đun L298N
Lưu ý:
1. Khi bạn đang lái xe điện áp (trên logo đầu vào 12 v, thực sự có thể chấp nhận phạm vi đầu vào là 7 đến 12 v) cho 7 v đến 12 v, có thể thực hiện để cung cấp điện trên bo mạch 5 v logic, khi Sử dụng trên bo mạch sau nguồn điện 5 v, giao diện của + 5 v
Nguồn điện không có điện áp đầu vào, nhưng có thể tạo ra điện áp 5V để sử dụng bên ngoài.
2. Khi điện áp lái xe cao hơn 12V, nó nhỏ hơn hoặc bằng 24V
(các Đề xuất thủ công của chip để hỗ trợ 35V, nhưng theo sách
Khi điện áp tối đa được áp dụng cho điện áp tối đa của 298 ứng dụng bảo tồn cho 24V, ví dụ, động cơ có điện áp định mức 18V sẽ được điều khiển.
Trước tiên, bạn phải tháo đầu ra bo mạch 5V để cho phép nắp nhảy. Sau đó, 5V được truy cập bên ngoài cổng đầu ra 5V
5v cho phép nguồn trở thành tín hiệu điều khiển với mức 5V. Khi đầu vào tín hiệu có hiệu lực, và khi nguồn điện bình thường trong mô-đun ổ đĩa động cơ, mô-đun ổ đĩa động cơ xuất ra dòng điện. Nếu không, ngay cả khi nguồn điện bình thường, không có hiện tại trên động cơ.
Điện áp đến nguồn điện logic bên trong L298N. (đây là một ứng dụng áp suất cao, không thông thường!)

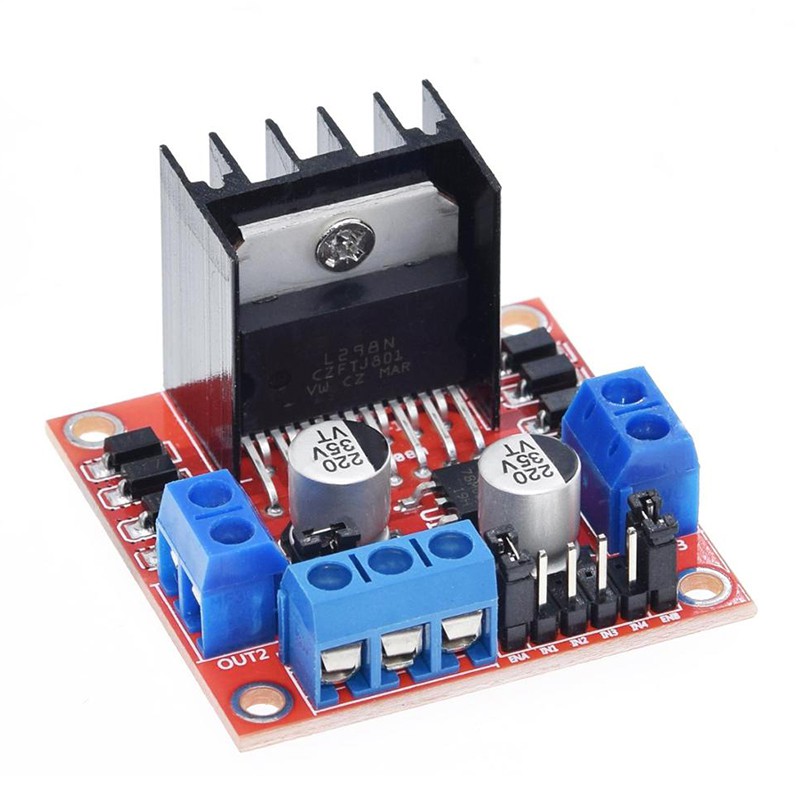

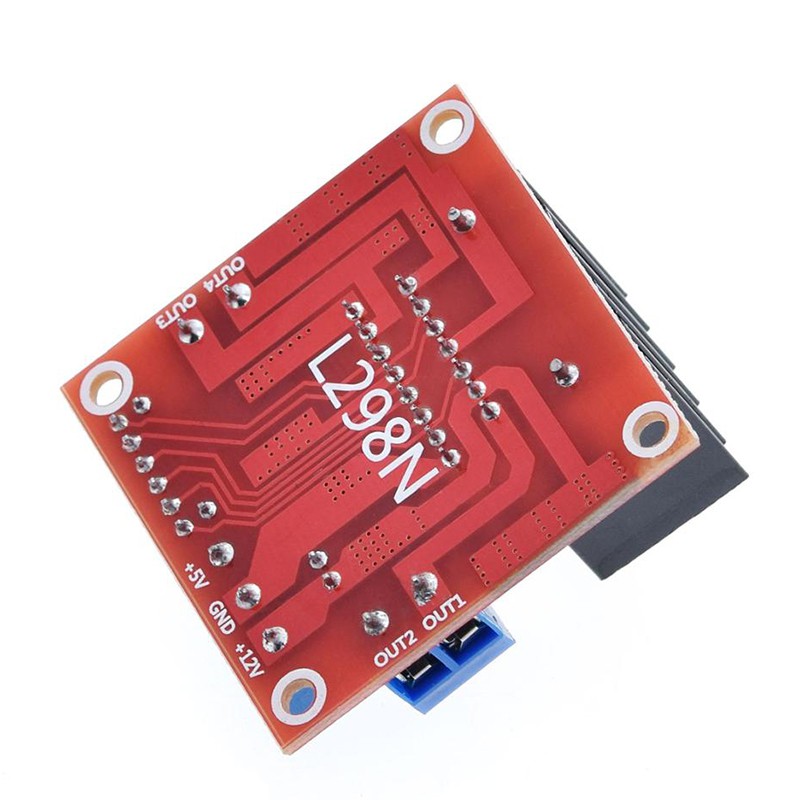

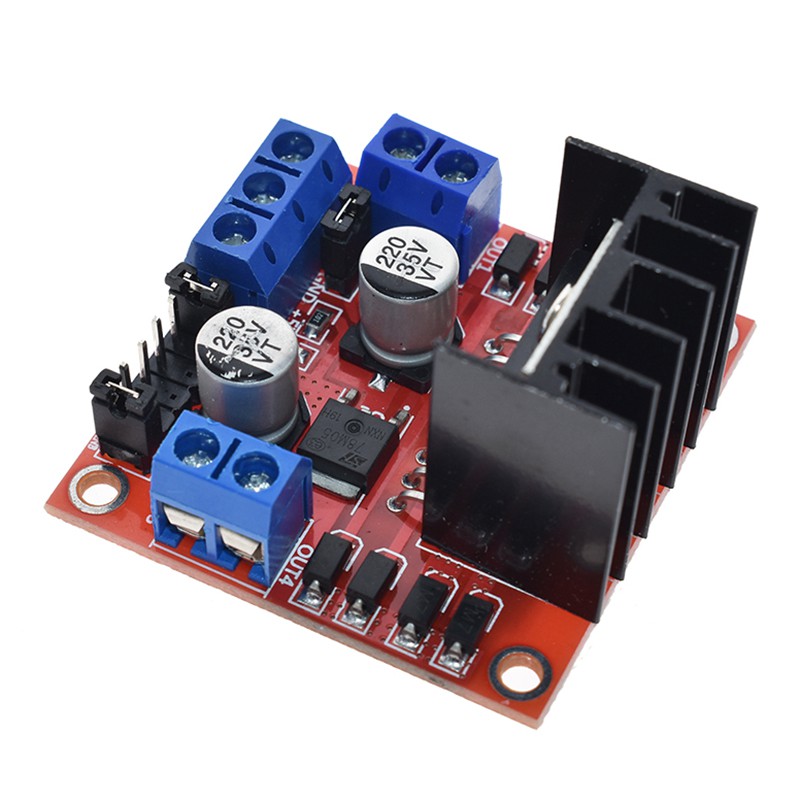

Hình ảnh sản phẩm
