Set 1 / 2 Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh Chuyên Dụng Dành Cho Arduino
Mô tả ngắn
Thiết Bị Điện Gia Dụng > Khác > Khác > Set 1 / 2 Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh Chuyên Dụng Dành Cho Arduino
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Sản phẩm tương tự
Giới thiệu Set 1 / 2 Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh Chuyên Dụng Dành Cho Arduino
Mô tả mô-đun '1. Mô-đun sử dụng rơ le chất lượng cao. tải giao diện thường mở ' AC 250V '10A , DC 30V '10A '
2. Áp dụng cách ly optocoupler SMD. khả năng lái xe mạnh mẽ. hiệu suất ổn định ' hiện tại kích hoạt 5mA '
3. Điện áp làm việc của mô-đun là 12V '
4. Mô-đun có thể được kích hoạt bởi jumper để đặt mức cao hoặc thấp '
5. Thiết kế chịu lỗi , ngay cả khi đường điều khiển bị hỏng , rơ le sẽ không hoạt động '
6. Chỉ báo nguồn (green), chỉ báo trạng thái rơ le (red)
7. Thiết kế giao diện là nhân văn. tất cả các giao diện có thể được kết nối trực tiếp thông qua khối thiết bị đầu cuối , rất tiện lợi
8. Kích thước mô-đun ' 50mm * 41mm ' 18,5mm ( chiều dài * chiều rộng * chiều cao)
9. Có 4 lỗ bu lông cố định. lỗ là 3,1mm , khoảng cách là 44,5mm-35,5mm
Giao diện mô-đun '
1. Dc ' ' kết nối với cực dương của nguồn điện ( điện áp theo yêu cầu của rơ le. có các tùy chọn 5V.9V.12V và 24V)
2. Dc- ' kết nối với cực âm của nguồn điện
3. Thiết bị đầu cuối kích hoạt tín hiệu IN1 ' 1, bạn có thể đặt mức cao hoặc thấp để điều khiển rơ le đóng
3. Thiết bị đầu cuối kích hoạt tín hiệu 2 chiều IN2 ' , bạn có thể đặt mức cao hoặc thấp để điều khiển rơ le đóng
Đầu ra rơle '
1. Rơ le NO1 ' 1 giao diện thường mở , rơ le bị treo trước khi đóng và ngắn mạch đến COM1 sau khi đóng
2. Com1 ' 1 giao diện chung rơle
3. Rơ le 1 chiều NC1 ' Giao diện thường đóng. ngắn mạch với COM1 trước khi đóng rơ le ; và bị treo sau khi đóng
4. No2- Rơ le 2 chiều giao diện thường mở , rơ le bị treo trước khi đóng và ngắn đến COM2 sau khi đóng
5. Giao diện chung COM2 ' 2 rơle
6. Rơ le 2 chiều NC2 ' Giao diện thường đóng. đoản mạch với COM2 trước khi đóng rơ le và treo trong không khí sau khi đóng
Thiết bị đầu cuối lựa chọn kích hoạt mức cao và mức thấp "
1.S1 là lựa chọn kích hoạt mức cao và thấp của 1 rơ le '
2.S2 là lựa chọn kích hoạt mức cao và thấp của 2 rơ le '
3. Khi com và thấp bị chập , rơ le tương ứng được kích hoạt ở mức thấp và khi com bị chập với mức cao , nó được kích hoạt ở mức cao

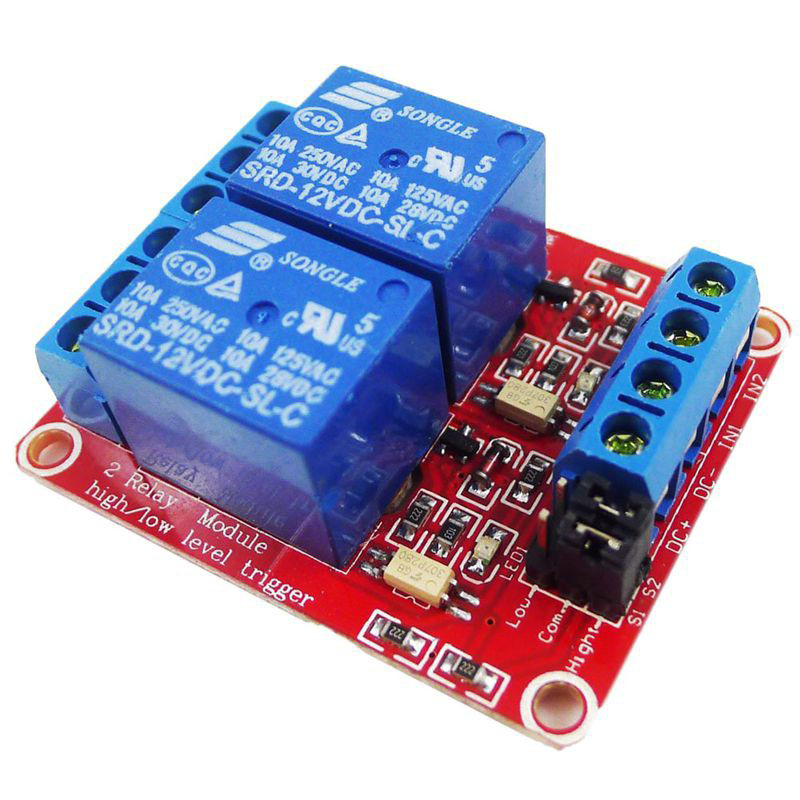

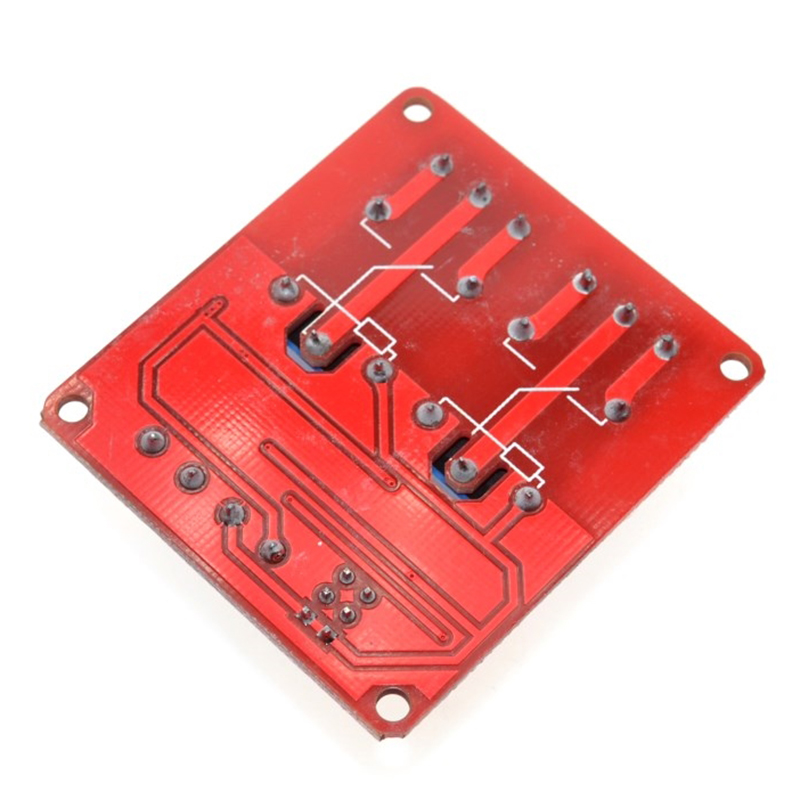

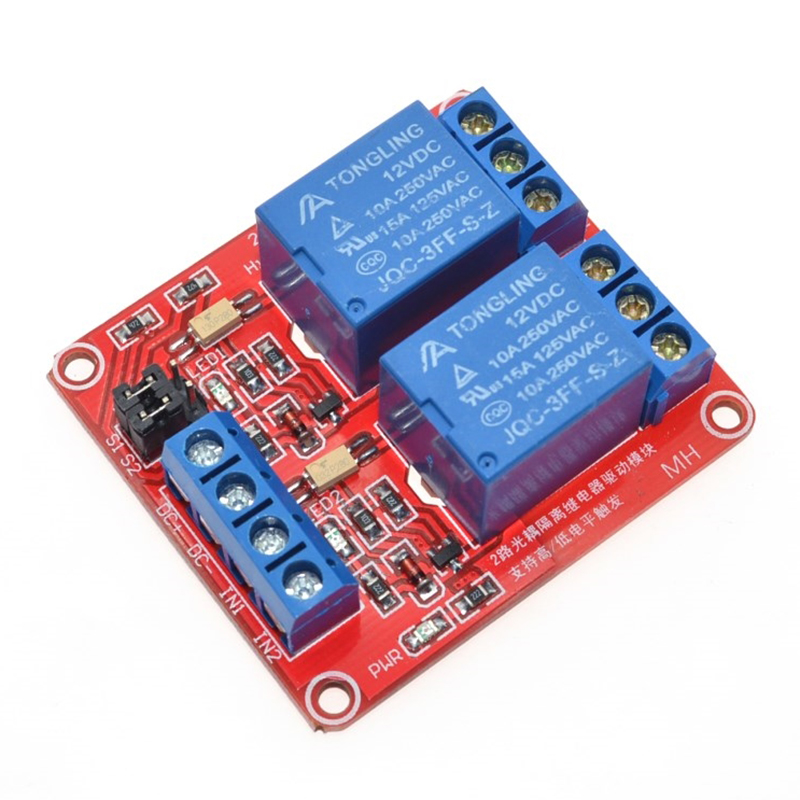

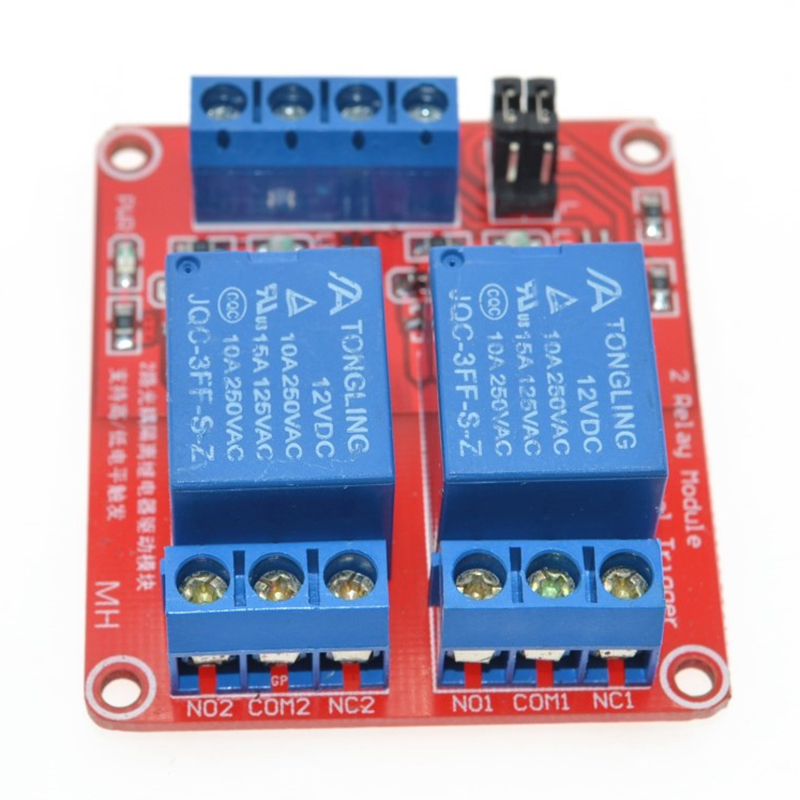

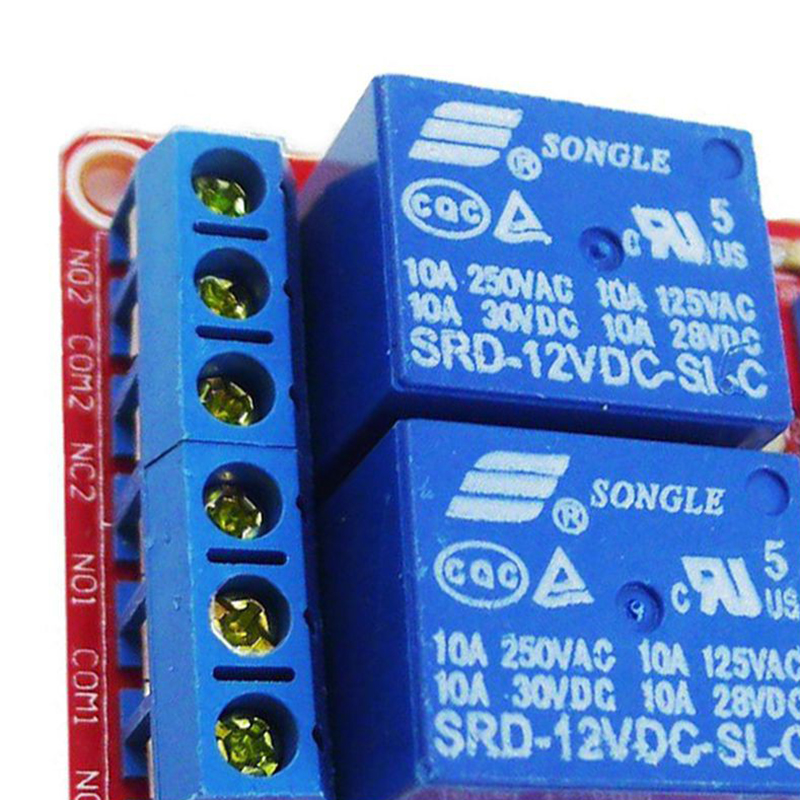

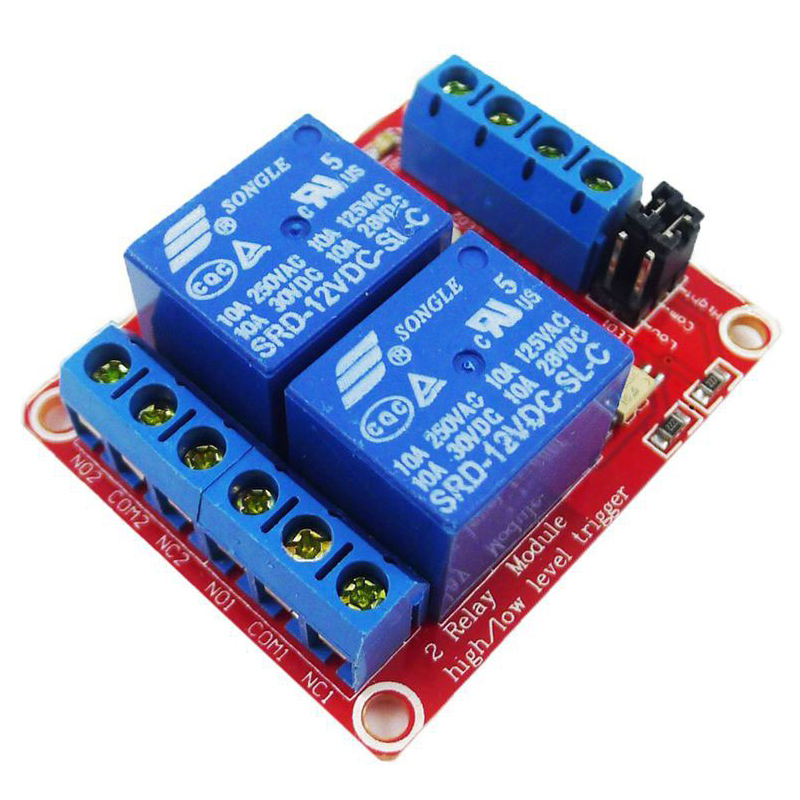

Hình ảnh sản phẩm
