Giới thiệu Set 1 / 2 Mô Đun Tạo Sóng Hình Sin NE555 Đa Kênh Chuyên Dụng
"NE555 Máy phát điện dạng sóng đa kênh Sóng vuông Răng cưa Sóng tam giác Sóng sin Bộ sản xuất điện tửĐiện áp cung cấp điện - Điện áp DC 6-12V , khuyến nghị 9V
1. Mô tả sản phẩm
Máy tạo dạng sóng đa kênh E555 có thể tạo ra sóng vuông , sóng răng cưa , sóng tam giác và sóng sin.
Chọn một loại đầu ra dạng sóng bằng jumper , mạch đơn giản và hoạt động thuận tiện .
2. Giới thiệu về mạch
Trong mạch , D1 là diode ngược cấp nguồn , và C1 là tụ lọc . Ic1 , R1 , R2 , và C2 tạo thành một bộ tạo sóng vuông , tín hiệu được đầu ra từ chân 3 của IC1 , và C3 là tụ điện chống nhiễu. Đầu ra sóng vuông từ chân thứ ba của IC1 được chia cho R3 , R4 , và C5 được ghép nối . Sóng vuông có thể được xuất ra ở đầu ra bằng cách rút ngắn J1 với một khối ngắn mạch . Cách khác được ghép với C3 đến C4 và chia cho C3 , thông qua mạch tích hợp R5, C7 để tạo thành dạng sóng răng cưa và đầu ra bằng J2, và sau đó thông qua cấp độ tiếp theo của mạch tích hợp R6, C8 để tạo thành một sóng tam giác và đầu ra từ J3 . Cuối cùng , sau khi R7 , sau khi được khuếch đại bởi mạch khuếch đại bao gồm C9, R8 , Q2 , và R9 , nó trở thành một sóng sin ở bộ thu Q2 . R10, R11, và Q1 tạo thành mạch khuếch đại bộ phát theo dõi , và cuối cùng tín hiệu được ghép với W1 đến C10 và đầu ra từ đầu ra . "

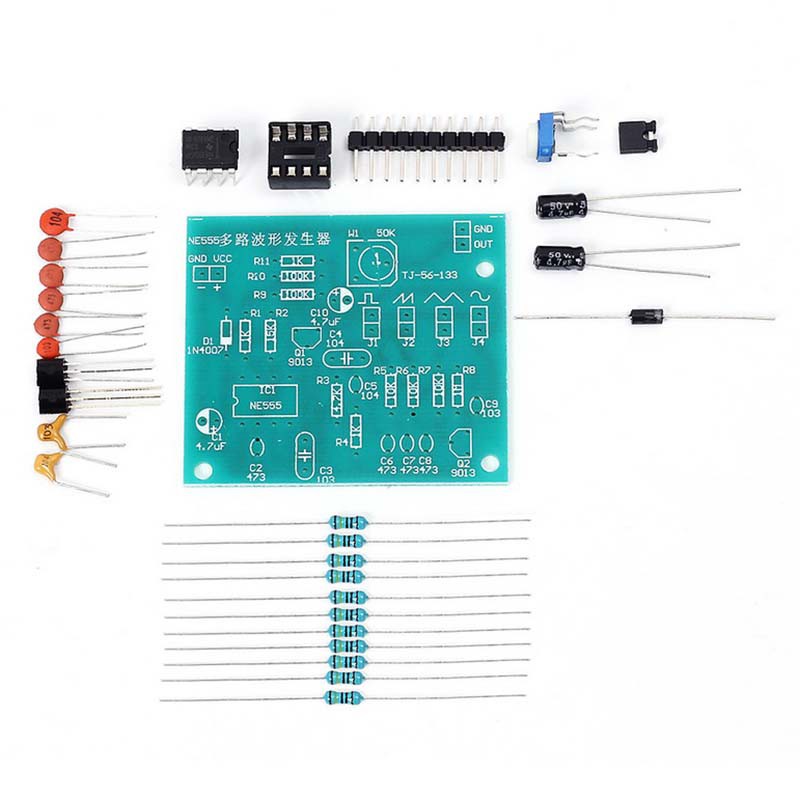

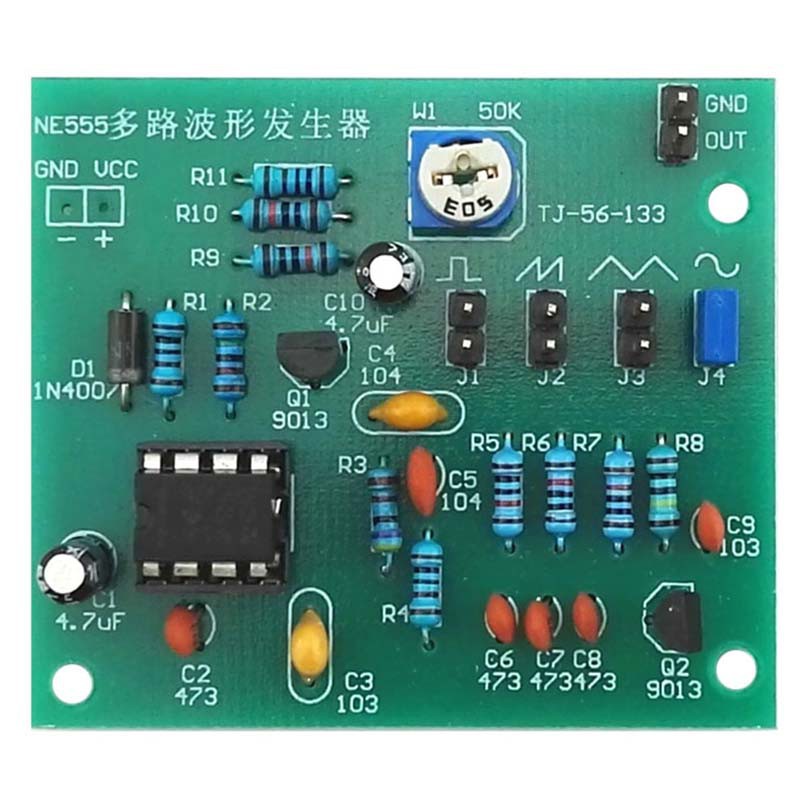

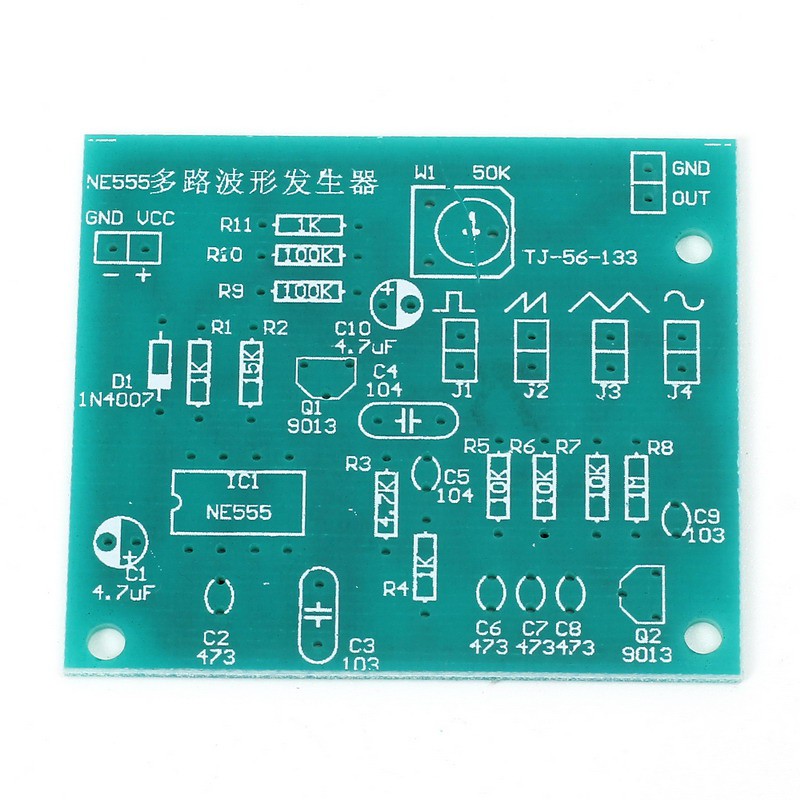

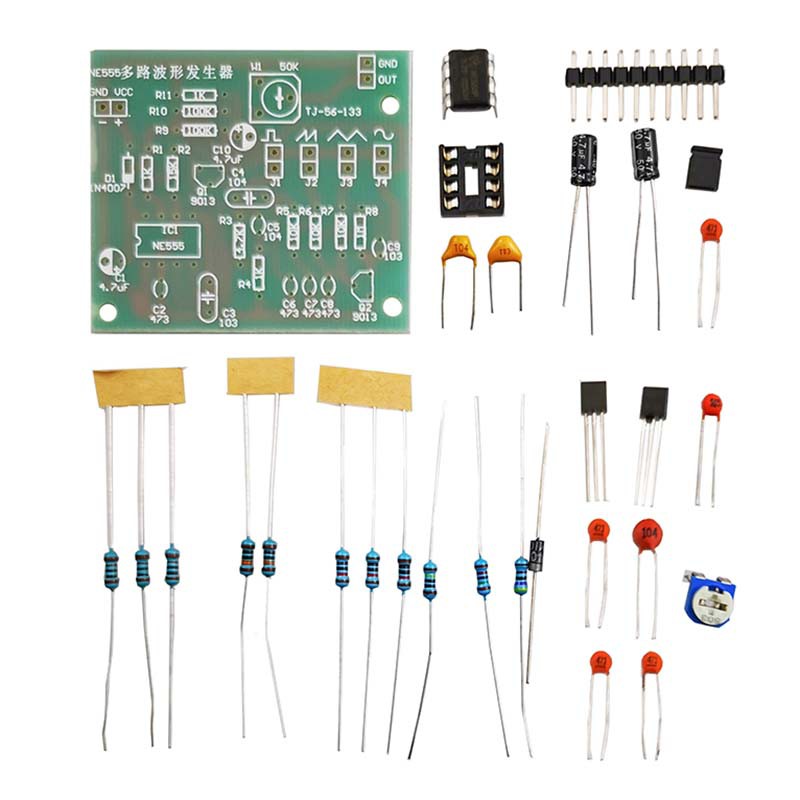

Hình ảnh sản phẩm
