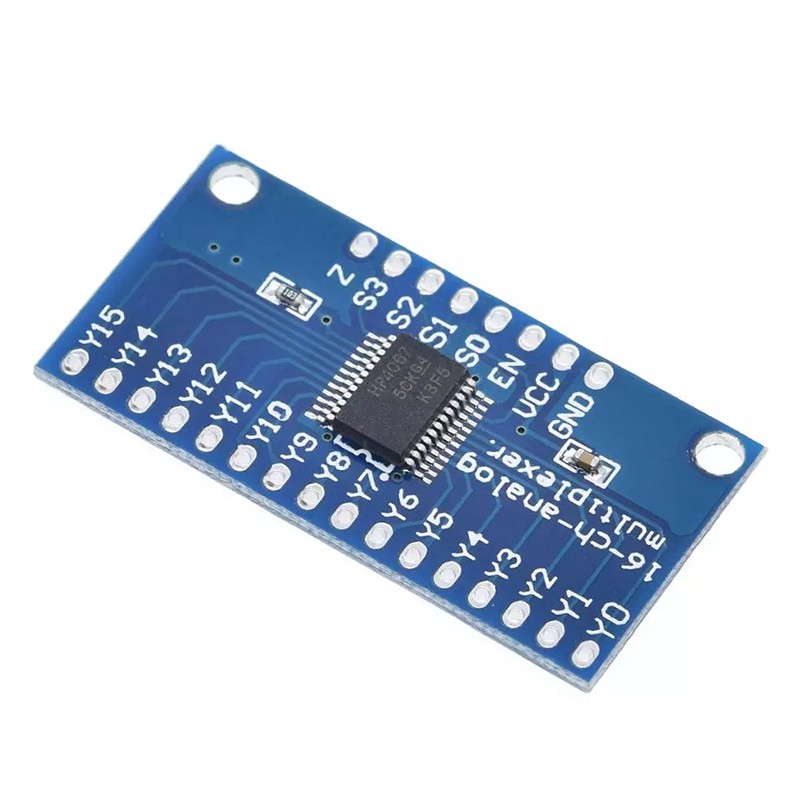

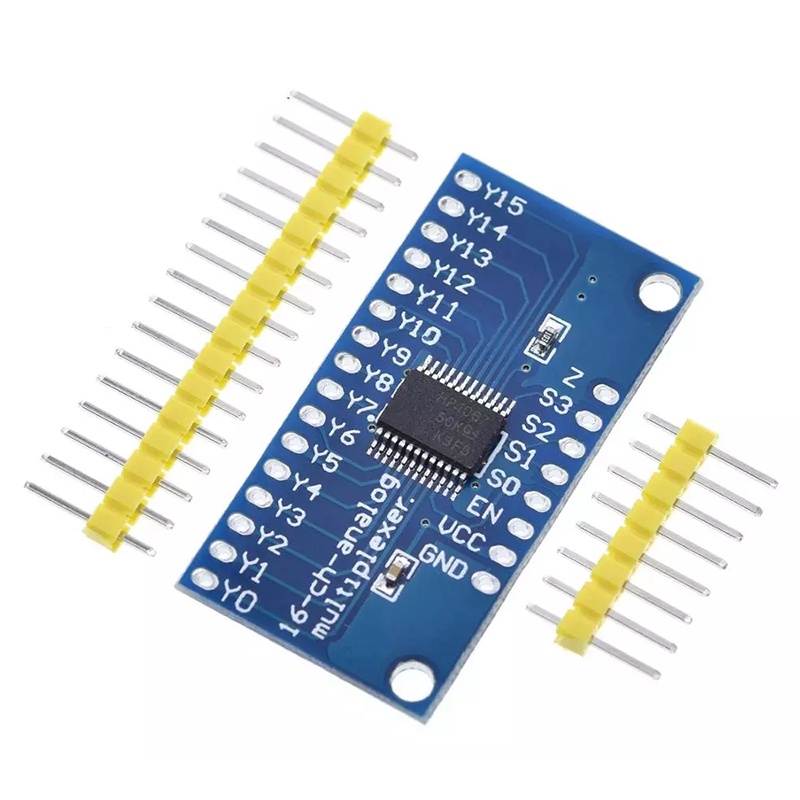

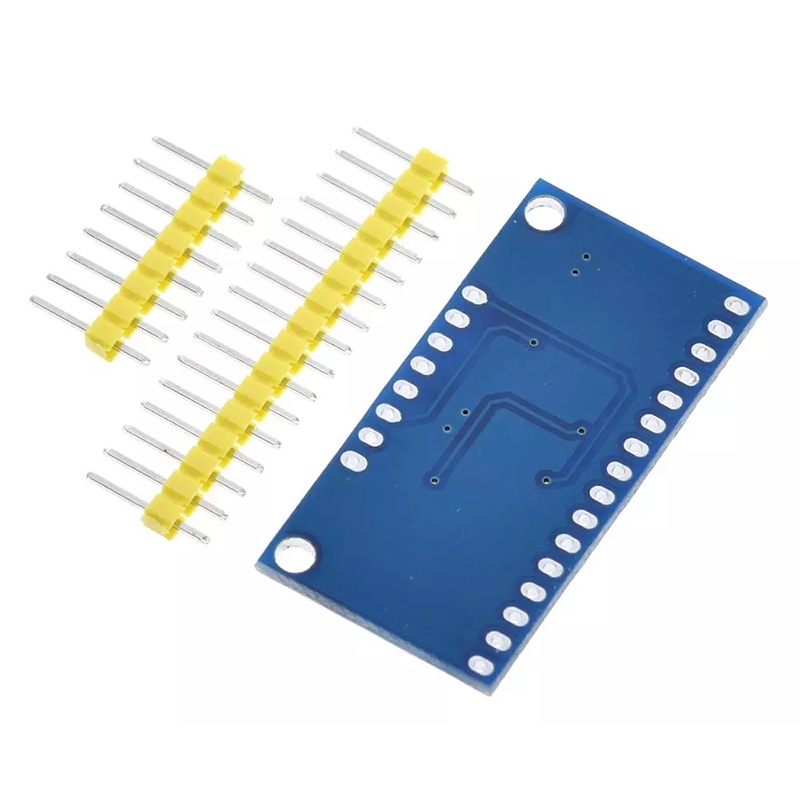

Giới thiệu Set 1 / 3 Bo Mạch CD74HC4067 16 Kênh Chuyên Dụng Dành Cho Arduino

Chức năng - Sử dụng một ADC để thu thập 16 tín hiệu tương tự .
Công tắc tín hiệu tương tự 16 kênh sử dụng CD74HC4067
Đầu vào tín hiệu tương tự - C0-C15 16 kênh
Đầu ra tương tự - DIG
Điều khiển kênh “ S0-S3

Mô tả '
Đây là bảng đột phá cho Bộ ghép kênh tương tự 16 kênh rất tiện dụng 'Bộ ghép kênh kỹ thuật số-Bộ ghép kênh CD74HC4067. Con chip này giống như một công tắc xoay - nó định tuyến nội bộ chân chung (COM trong sơ đồ , SIG trên bo mạch) đến một trong 16 chân kênh ( CHANxx). Nó hoạt động với cả tín hiệu kỹ thuật số và tín hiệu tương tự ( điện áp không thể cao hơn VCC), và các kết nối hoạt động theo cả hai hướng . Để điều khiển nó , hãy kết nối 4 đầu ra kỹ thuật số với các chân chọn địa chỉ của chip (S0-S3) , và gửi nó địa chỉ nhị phân của kênh bạn muốn ( xem bảng dữ liệu để biết chi tiết). Điều này cho phép bạn kết nối tối đa 16 cảm biến với hệ thống của mình chỉ bằng 5 chân '

Vì mux 'demux cũng hoạt động với tín hiệu kỹ thuật số nên bạn có thể sử dụng nó để truyền dữ liệu nối tiếp cấp TTL đến hoặc từ nhiều thiết bị . Ví dụ : bạn có thể sử dụng nó để kết nối các chân TX của 16 thiết bị với một chân RX trên vi điều khiển của bạn . Sau đó , bạn có thể chọn bất kỳ một trong 16 thiết bị đó để nghe . Nếu bạn muốn giao tiếp hai chiều , bạn có thể thêm bảng thứ hai để định tuyến đường dây TX của bộ vi điều khiển đến 16 đường dây RX của thiết bị . Bằng cách sử dụng nhiều bảng , bạn có thể tạo các sắp xếp tương tự cho I2C, SPI , v.v .

Các công tắc bên trong là hai chiều. hỗ trợ điện áp giữa mặt đất và VCC , có điện trở “on ” thấp và rò rỉ “ off ” thấp và để ngăn chặn nhiễu xuyên âm , thực hiện chuyển đổi “ bẻ gãy trước khi thực hiện ” . Bo mạch cũng phá vỡ chân 's 'able ' của chip , khi được điều khiển cao , sẽ ngắt hoàn toàn chân chung ( tất cả các công tắc “off ).

Tính năng '
Hoạt động 2V đến 6V
Điện trở “ Bật ” 70 Ohms @ 4,5V
6ns vỡ trước khi làm @ 4.5V
Phạm vi nhiệt độ hoạt động rộng -55C đến 125C
