Set 1 / 4 Bảng Mạch Khuếch Đại Âm Thanh PAM8403 XH-M179 3W * 3W HD Chuyên Dụng

Giới thiệu Set 1 / 4 Bảng Mạch Khuếch Đại Âm Thanh PAM8403 XH-M179 3W * 3W HD Chuyên Dụng

"Giới Thiệu sử dụng:
Pam8403 là bộ khuếch đại kỹ thuật số loại D với hiệu suất làm việc cao, hủy mạng LC truyền thống và có giá trị EMI thấp hơn LC! Nhận công suất tối đa ở điện áp thấp hơn, siêu tiết kiệm điện, tích hợp công tắc điện tử chờ, bộ khuếch đại bộ đệm có độ lợi cao tích hợp, bảo vệ ngắn mạch tích hợp.
Khi đầu vào 5V, bạn có thể nhận được công suất đầu ra 3W + 3W (4 ohms); bảng PCB siêu nhỏ có thể dễ dàng bỏ vào khe hở của hộp nhựa nhỏ hoặc các thiết bị khác, chẳng hạn như tạo MP3 / 4 hoặc máy tính xách tay Loa nhỏ bên ngoài, v.v. Hãy tưởng tượng nó là giải pháp thay thế tốt nhất để nâng cấp TDA2822, TEA2025!
Nó có thể được cung cấp năng lượng bằng pin lithium hoặc USB một cell hoặc nó có thể được cấp nguồn bằng bốn pin 1.5V. Mạch điều chỉnh điện áp 5V phải được thêm vào để cung cấp điện bằng máy biến áp và chip sẽ cháy ra nếu vượt quá 6V! Nên sử dụng USB 5V hoặc một pin lithium duy nhất để cấp nguồn.

Các ứng dụng:
Tv LCD / màn hình, megaphone, máy tính xách tay, loa di động, loa thẻ, đầu DVD di động, bảng điều khiển trò chơi, điện thoại di động / điện thoại di động, v.v. Kích thước bảng: 15,5 * 24mm. Rất thích hợp cho việc học DIY cho những người đam mê điện tử.
Lợi thế:

Mạch xử lý đầu ra đặc biệt bên trong hủy bỏ mạng LC truyền thống và có giá trị EMI thấp hơn LC! Nhận công suất tối đa ở điện áp thấp hơn, siêu tiết kiệm điện, tích hợp công tắc điện tử chờ, bộ khuếch đại bộ đệm có độ lợi cao tích hợp, bảo vệ ngắn mạch tích hợp. ""Nguồn Điện "": 3,6 đến 5,5V, pin lithium một cell hoặc nguồn điện USB phù hợp và bốn pin 1.2V cũng có thể được sử dụng để cung cấp điện. Mạch điều chỉnh điện áp 5V phải được thêm vào để cung cấp điện bằng máy biến áp và chip sẽ cháy ra nếu vượt quá 5,5V.

Thông số sản phẩm:
Nguồn cung cấp: dòng điện trực tiếp (DC): 3.6v-5.5V
Công suất đầu ra: 3W + 3W (4 ohms)
Tỷ lệ tín hiệu trên nhiễu: 90dB
Hiệu quả: >90%

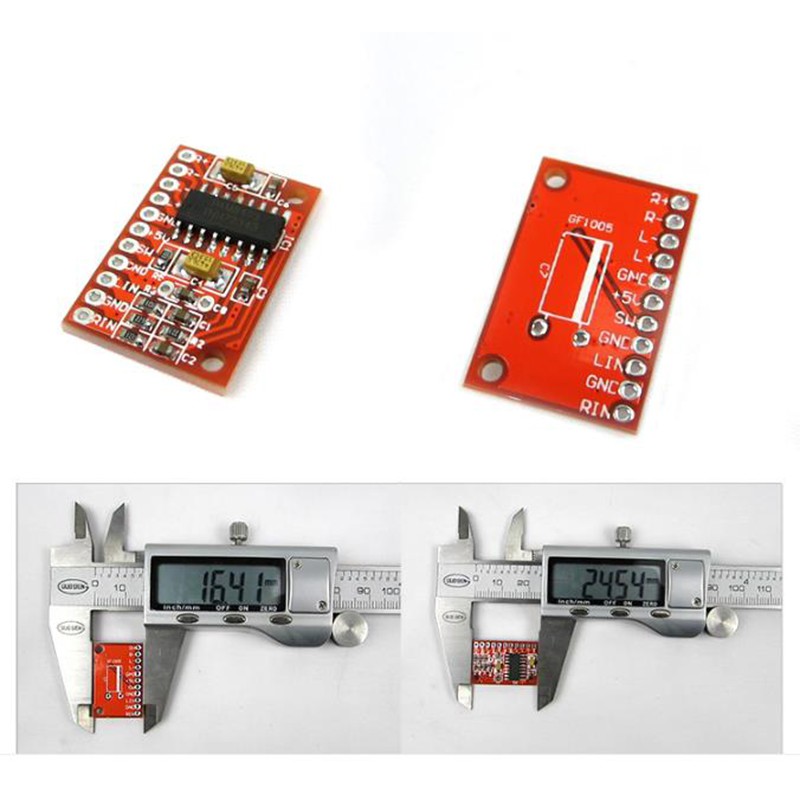

Kích thước: 24 * 15,5 * mm Kích thước lỗ định vị: cao độ 20mm khẩu độ: 2mm

Ghi chú:
1: Các cực âm và dương của nguồn điện không thể được đảo ngược, và điện áp cung cấp điện không thể vượt quá 5,5V. Hai vi phạm này sẽ gây ra thiệt hại cho IC.
2: Có bộ đệm có độ lợi cao trên chip và bất kỳ thông số thành phần nào trên bo mạch không thể thay đổi được. Các thông số không nhất quán sẽ gây ra hư hỏng IC.
3: Vui lòng sử dụng dây được bảo vệ nhiều nhất có thể cho dây đầu vào, có thể đóng vai trò trong việc chống nhiễu và loại bỏ âm thanh hiện tại lộn xộn.

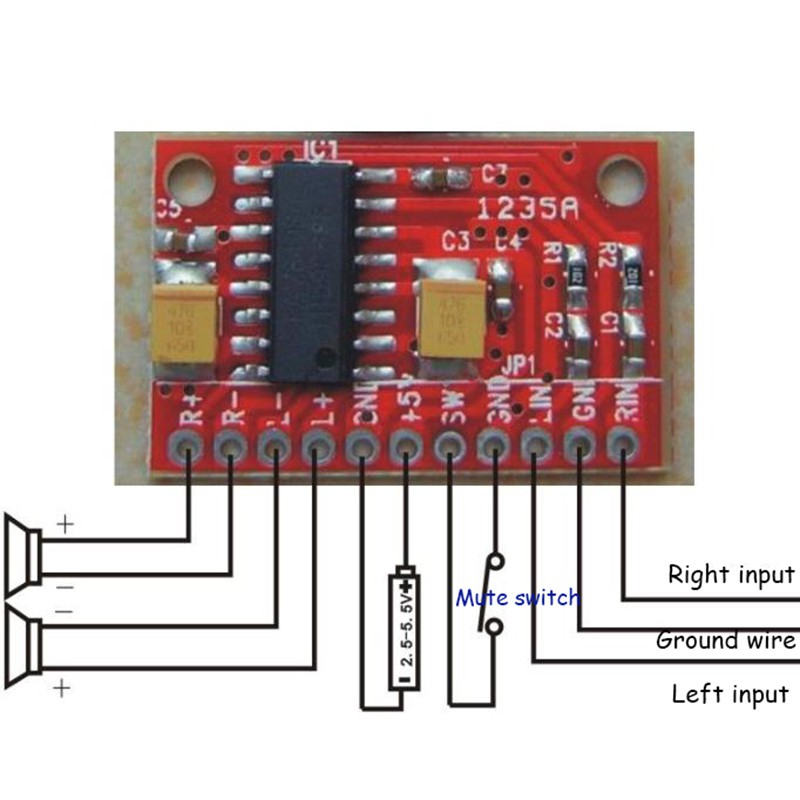

4: Đầu ra là chế độ ổ BTL ống CMOS. Các cực âm của loa trái và phải không thể được kết nối với nhau, tức là 4 dây được kết nối với loa hoàn toàn độc lập và không được phép kết nối với nhau! "

Hình ảnh sản phẩm
