Set 10 Đầu Nối Âm Thanh Pcb 5 Pin 3.5mm
Thương hiệu: pcbfun | Xem thêm các sản phẩm Thiết Bị Âm Thanh của pcbfunMô tả ngắn
Thiết Bị Điện Tử > Loa > Dây cáp, bộ chuyển đổi âm thanh & video > Set 10 Đầu Nối Âm Thanh Pcb 5 Pin 3.5mm
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Sản phẩm tương tự
Giới thiệu Set 10 Đầu Nối Âm Thanh Pcb 5 Pin 3.5mm
Tính năng sản phẩm:Loại sản phẩm Giắc cắm tai nghe
Phạm vi ứng dụng PCB
Tần số làm việc tần số cao
Loại giao diện: ổ cắm âm thanh
Phạm vi nhiệt độ hoạt động -30 ° ~ + 70 °
Tải định mức DC30V0.5A
Điện trở tiếp xúc ≤30Ω
Điện trở cách điện ≥100MΩ
Chịu được điện áp AC1000V (50HZ) / phút
Lực hành động 3-30N
Tuổi thọ 5000 lần
Hình dạng hình chữ nhật
Quá trình sản xuất tiêm
Đặc điểm Chịu nhiệt độ và chống cháy
Vật liệu liên hệ: đồng phốt pho
Vật liệu cách điện PBT / LCP
Mô tả Sản phẩm:
Cấu trúc ổ cắm tai nghe
Ổ cắm tai nghe thường bao gồm nhiều điểm tiếp xúc và cấu trúc ổ cắm, chủ yếu bao gồm phích cắm tai nghe, ổ cắm và tấm dẫn điện. Đầu tiên, đối với ổ cắm tai nghe, phích cắm tai nghe được cung cấp một chân cắm trung tâm, sau đó một chân cắm phụ được cung cấp trên cả hai mặt của ổ cắm tai nghe và hai hoặc nhiều bộ tấm kim loại được bố trí trên cả hai mặt của chân cắm phụ. Tuy nhiên, một lỗ cắm hình tròn được cung cấp ở trung tâm của ổ cắm tai nghe và chức năng của nó là cung cấp phần kết nối của chân cắm tai nghe. Tấm dẫn điện của ổ cắm tai nghe cũng có phần tiếp xúc cong và phần tiếp xúc có thể tiếp xúc với các tấm kim loại nằm ở cả hai bên của chốt phụ để tạo thành tiếp điểm dẫn điện hiệu quả và cung cấp đường truyền độc lập. Tuy nhiên, đồng thời, các lỗ cắm phụ cũng được cung cấp ở cả hai bên của ổ cắm tai nghe, được bố trí đối diện với các trụ cắm phụ. Ngoài ra, bên trong các lỗ cắm tai nghe phụ có hai tấm dẫn điện ngược nhau.
Về thông số kỹ thuật của giao diện giắc cắm tai nghe
Về tiêu chuẩn giao diện cho jack cắm tai nghe hiện nay, jack cắm tai nghe có dây của điện thoại di động là loại chuẩn kết nối đồng tâm, bao gồm một đầu ổ cắm và một đầu phích cắm. Mặt bên của điện thoại di động cần sử dụng kết thúc ổ cắm. Ngoài ra, giao diện giắc cắm tai nghe 2,5 mm và giao diện giắc cắm tai nghe 3,5 mm được chỉ định tùy theo đường kính khác nhau của các đầu nối. Ngoài ra, để phân biệt giắc cắm tai nghe của điện thoại di động, giao diện của giắc cắm tai nghe của điện thoại di động được thống nhất với giao diện đầu nối đồng tâm được quy định trong tiêu chuẩn, và thông số kỹ thuật giao diện giắc cắm tai nghe thường được sử dụng được chia thành 2,5mm, 3,5mm và 6,5mm.
Danh sách gói hàng:
10 * Ổ cắm âm thanh nữ

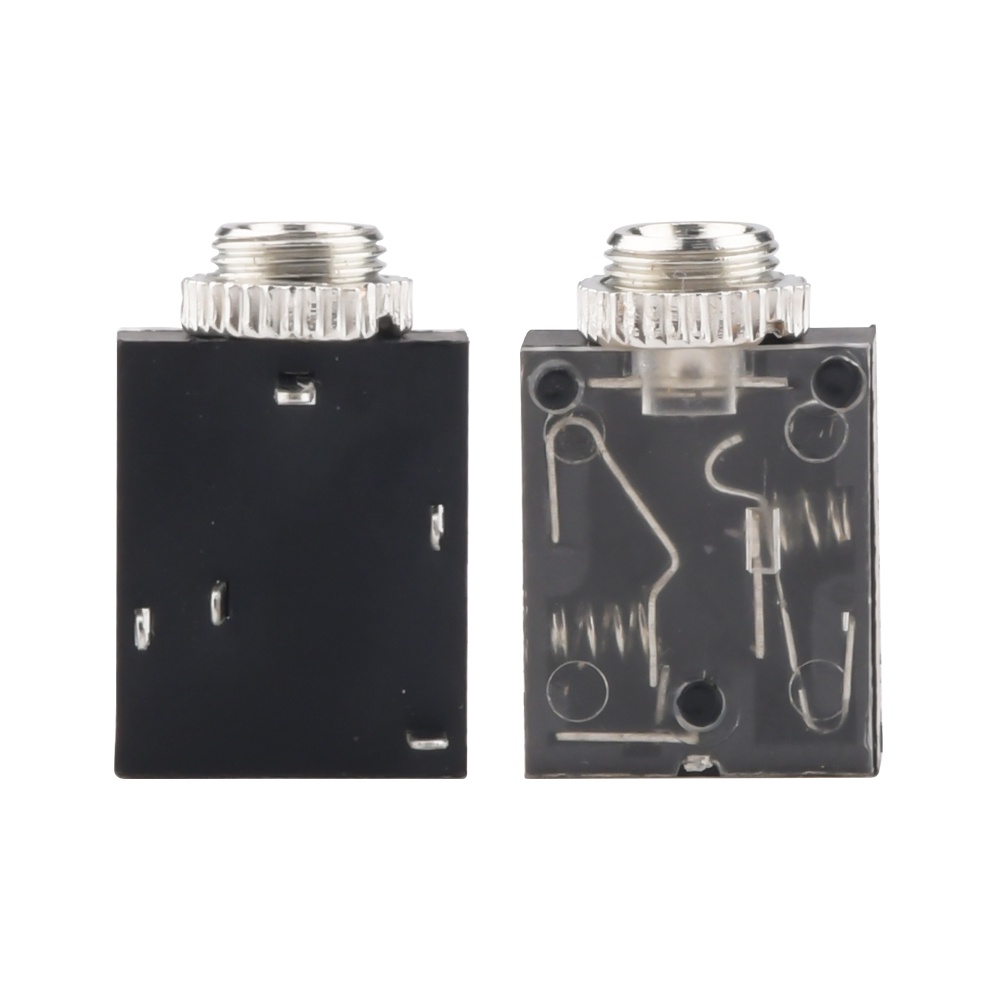

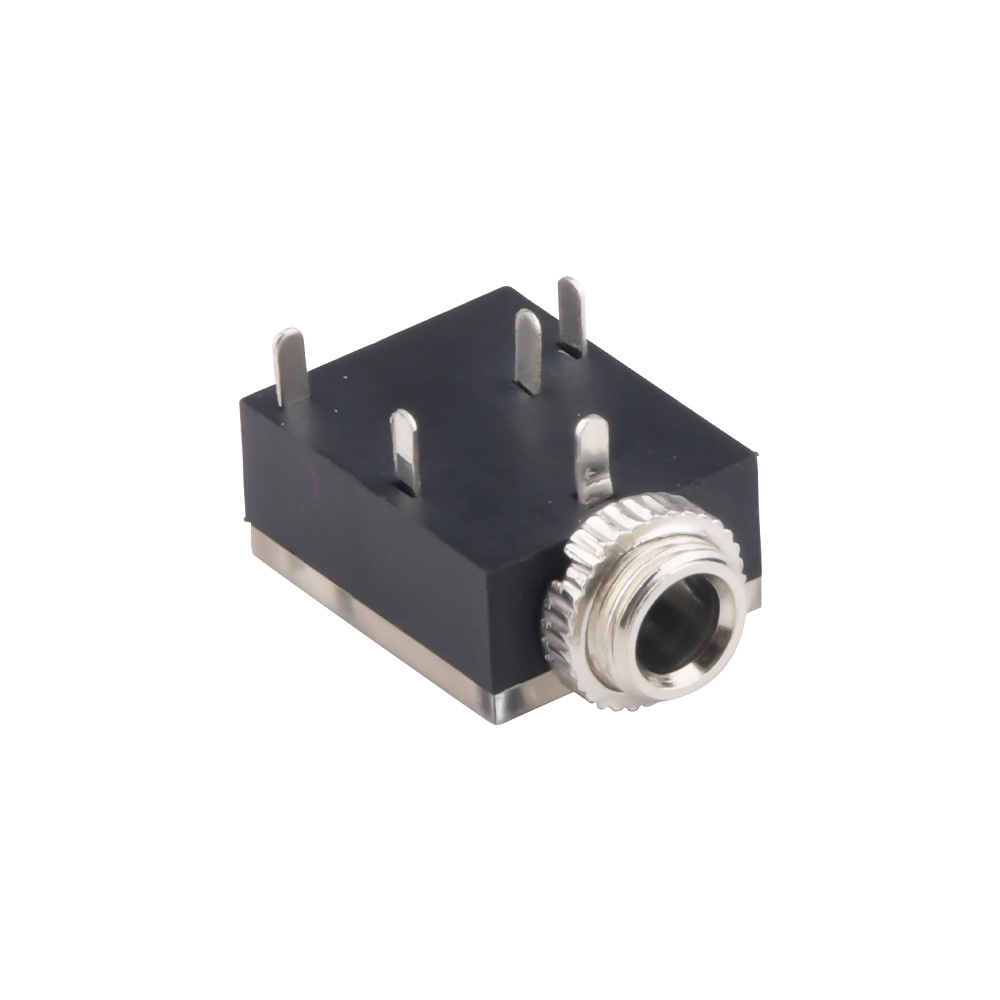

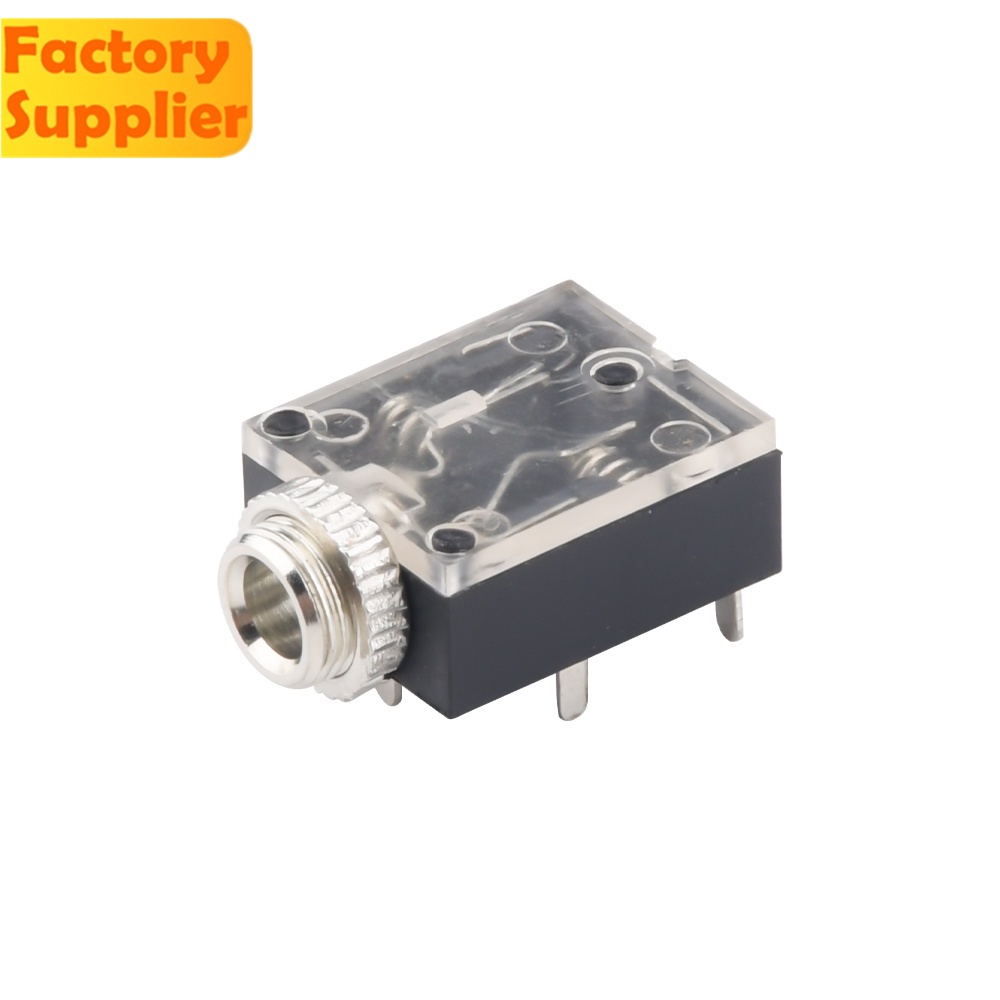

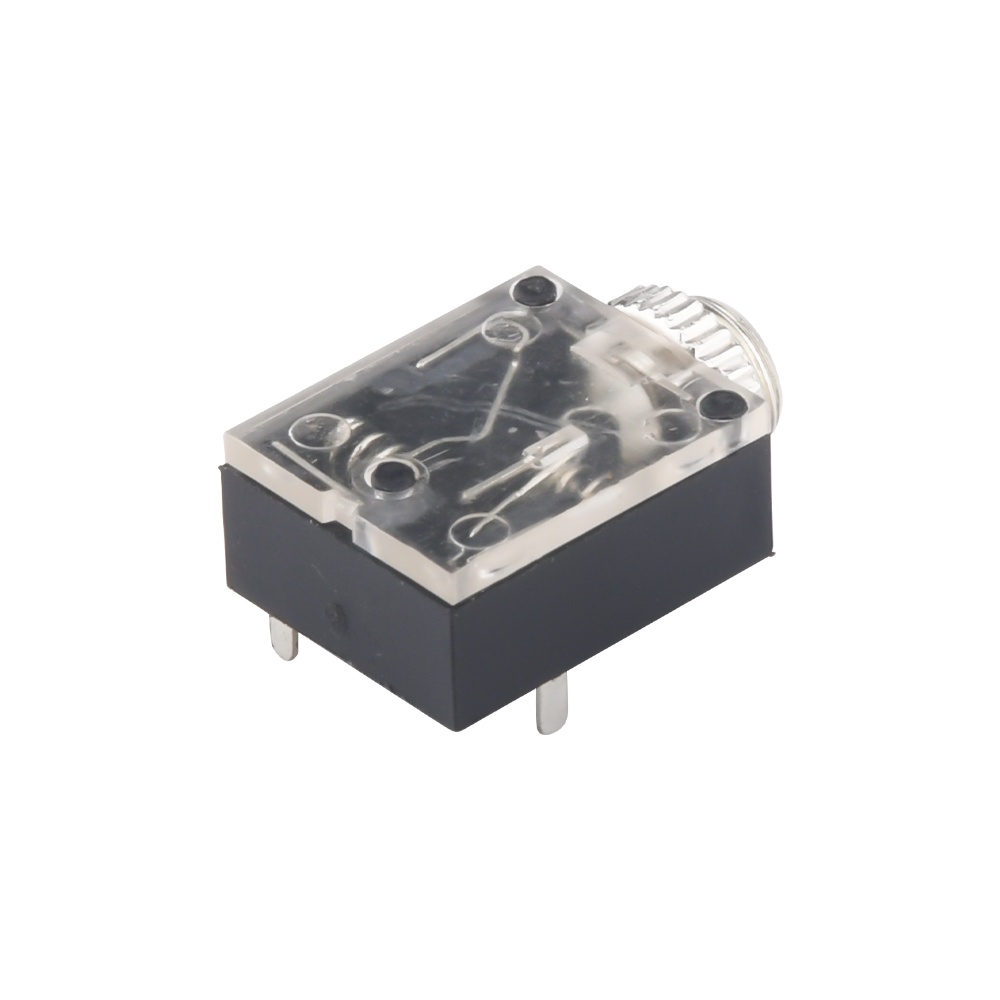

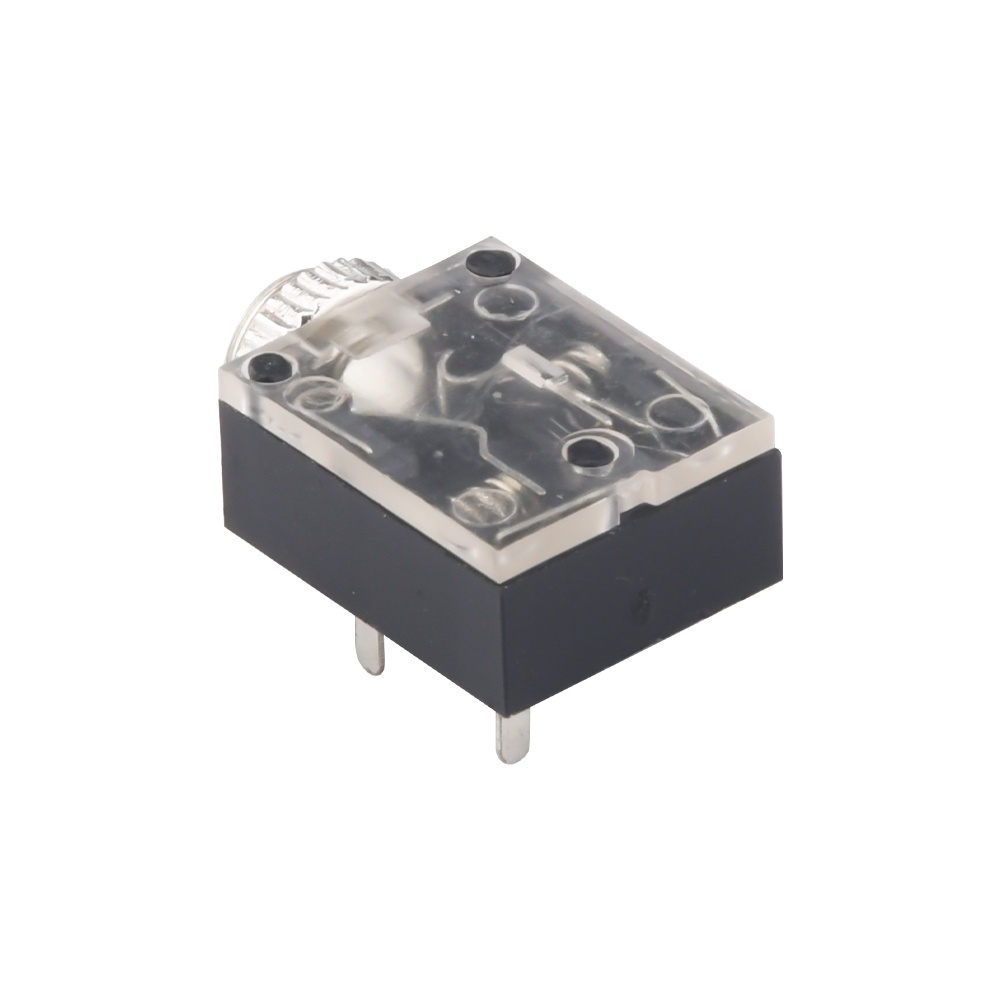

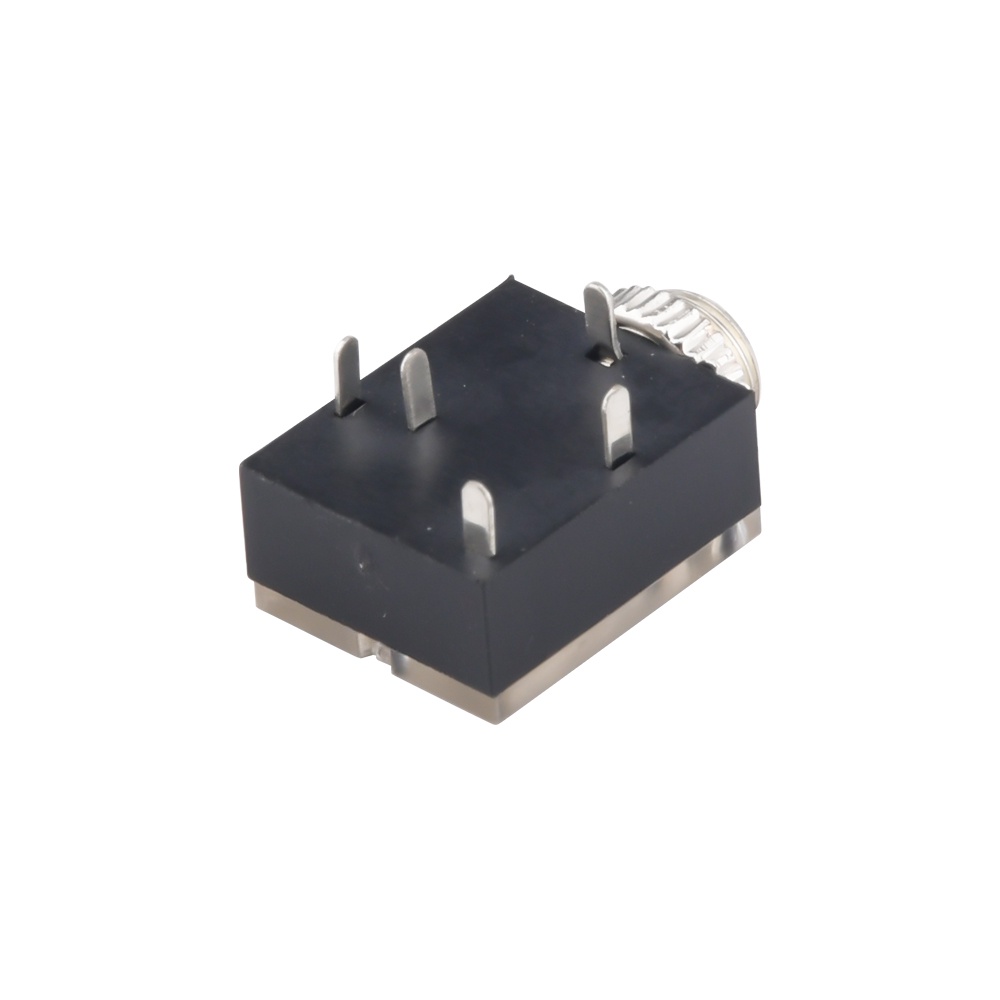

Hình ảnh sản phẩm
