Giới thiệu Set 10 Mô Đun Phát Triển 8 Kênh Tda9548A I2C IIC Chuyên Dụng
Bộ điều hợp TCA9548A được kết nối với thiết bị I2C có nhiều địa chỉ giống nhau trên cùng một cổng I2C trên bảng điều khiển chính để giao tiếp và sử dụng bình thường . Có 8 giao diện I2C trên một bộ mở rộng và có tám hai chiều Công tắc chuyển có thể được điều khiển bằng bus I2C . Điều này có nghĩa là sau khi 1 trình mở rộng được truyền , 8 địa chỉ giống nhau có thể được kết nối với cùng một cổng I2C .Khi thiết bị bảng mở rộng 8 kênh cũng được sử dụng bình thường , địa chỉ mặc định của trình mở rộng này là 0x70 , địa chỉ có thể được thay đổi và có thể được đặt trong vòng 0x70 '0x77 tùy theo nhu cầu của bạn . Trên lý thuyết , 8 bộ mở rộng có thể được xếp tầng trong địa chỉ 0x70 '0x77, và mỗi bộ mở rộng có thể kết nối 8 thiết bị có cùng một địa chỉ . Điều này nhận ra cùng một cổng I2C và kết nối 64 thiết bị có cùng địa chỉ và sử dụng chúng bình thường .
Bo mạch mở rộng TCA9548A tương thích với bus IIC và bus quản lý hệ thống (SMBus). đầu vào đặt lại thấp đang hoạt động. hỗ trợ chèn nóng. dòng chờ thấp. không có trục trặc trong quá trình bật nguồn. hỗ trợ điện áp từ 1,8V , 2,5V , 3,3V và Bus 5V Dịch chuyển mức , Bo mạch đột phá bộ ghép kênh TCA9548A I2C IIC tùy thuộc vào nội dung của các thanh ghi điều khiển có thể lập trình , có thể chọn bất kỳ kênh SCn 'SDn nào hoặc tổ hợp các kênh.
Khi xảy ra thời gian chờ hoặc hoạt động không đúng cách khác , hệ thống chủ có thể đặt lại TCA9548A bằng cách khẳng định đầu vào /RESET ở mức thấp . Tương tự , thiết lập lại bật nguồn sẽ loại bỏ tất cả các kênh và khởi tạo máy trạng thái I2C 'SMBus. Đặt lại và khởi tạo cũng có thể đạt được bằng cách khẳng định /RESET và không cần phải tắt nguồn bộ phận . Công tắc có cổng bật để chân VCC có thể được sử dụng để giới hạn điện áp cao tối đa thông qua TCA9548A .
Cjmcu- 9548 TCA9548 giới hạn điện áp cao tối đa cho phép sử dụng các điện áp bus khác nhau trên mỗi cặp kênh để các thành phần 1.8V , 2.5V hoặc 3.3V có thể giao tiếp với các thành phần 5V mà không cần bất kỳ biện pháp bảo vệ bổ sung nào. cho mỗi kênh, Điện trở kéo lên bên ngoài Thiết bị kéo điện áp bus lên mức điện áp mong muốn. Tất cả các chân I 'O đều là điện áp chịu được 5V .
Chất liệu nhựa + kim loại
Màu sắc
Nội dung gói hàng '
10 x Bảng mở rộng TCA9548A I2C IIC 8 kênh
Chỉ có nội dung gói trên. các sản phẩm khác không được bao gồm .
Lưu ý “ Chụp ánh sáng và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật . Sai số cho phép đo là + '- 1-3cm .

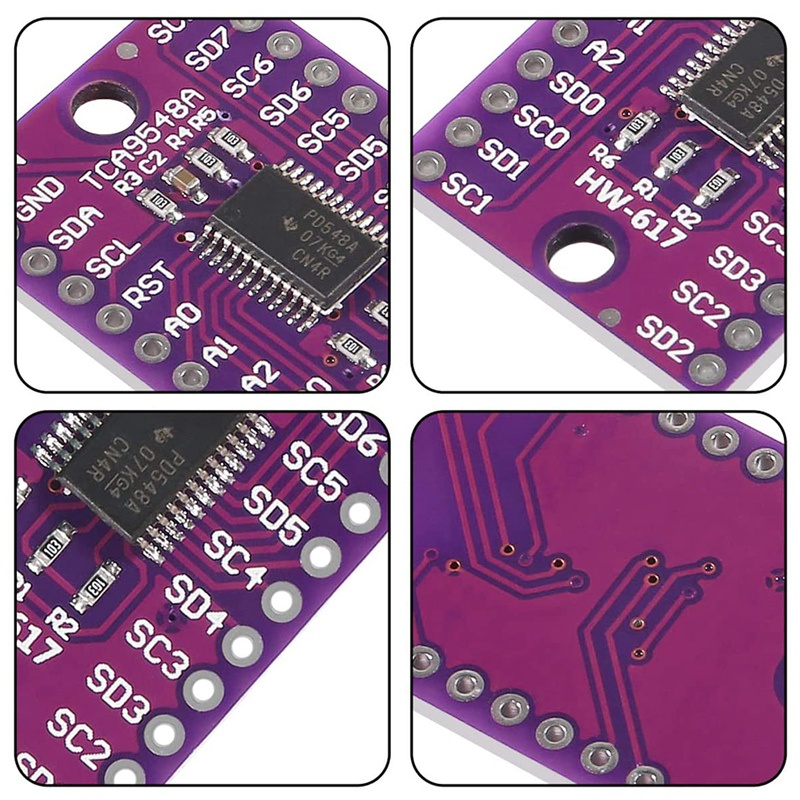

Hình ảnh sản phẩm
