Set 5 bảng mạch động cơ bước a4988 chuyên dụng cho máy in 3d

Giới thiệu Set 5 bảng mạch động cơ bước a4988 chuyên dụng cho máy in 3d

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

5 bảng mạch bộ phận máy in 3D CNC phụ kiện trình điều khiển động cơ bước Pololu A4988 với tản nhiệt cho đường dốc 1.4

A4988 là một trình điều khiển động cơ bước nhỏ hoàn chỉnh với bộ phiên dịch tích hợp để vận hành dễ dàng.
Sản phẩm có sẵn ở các chế độ bước đầy đủ, một nửa, 1/4, 1/8 và 1/16 vận hành động cơ bước lưỡng cực, công suất ổ đĩa đầu ra lên đến 35 V và ± 2 A. A4988 bao gồm một bộ điều chỉnh dòng thời gian tắt cố định, bộ điều chỉnh ở chế độ phân rã chậm hoặc hỗn hợp. Bộ chuyển đổi A4988 là chìa khóa để thực hiện dễ dàng.
Miễn là đầu vào "bước" nhập một xung sẽ thúc đẩy động cơ một bước nhỏ. Không có giai đoạn bảng tuần tự, đường điều khiển tần số cao, hoặc giao diện phức tạp để lập trình. Giao diện A4988 rất thích hợp cho bộ vi xử lý phức tạp không khả dụng hoặc quá tải.
Trong hoạt động vi bước, bộ điều khiển cắt A4988 bên trong tự động chọn độ phân rã hiện tại chế độ (Chậm hoặc Hỗn hợp). Trong chế độ phân rã hỗn hợp, thiết bị ban đầu được đặt thành thời gian ngừng hoạt động cố định trong một số phân rã nhanh, sau đó phần còn lại của thời gian chết phân rã chậm. Kết quả sơ đồ điều khiển hiện tại phân rã hỗn hợp giảm tiếng ồn động cơ có thể nghe được, tăng độ chính xác của bước và giảm tiêu thụ điện năng. Nội bộ mạch điều khiển chỉnh lưu đồng bộ được cung cấp để cải thiện điều chế độ rộng xung (PWM) tiêu thụ điện năng hoạt động. Bảo vệ mạch bên trong bao gồm: ngắt nhiệt với độ trễ, khóa điện áp thấp (UVLO) và bảo vệ dòng điện chéo. Trình tự công suất đặc biệt.
QFN gắn trên bề mặt A4988 (ES), kích thước 5 mm × 5 mm, chiều cao tổng thể danh nghĩa 0,90 mm, với một miếng đệm tiếp xúc để tăng cường tản nhiệt. Gói này là Pb (hậu tố-T), với 100% mạ khung chì thiếc mờ.
Đặc trưng:

Chúng tôi có hai màu của mặt hàng này, nếu bạn muốn phiên bản màu đỏ, vui lòng để lại tin nhắn cho chúng tôi sau khi bạn xác nhận đơn hàng, hoặc chúng tôi sẽ gửi mặc định: phiên bản màu xanh lá cây.
Đầu ra RDS (Bật) thấp
Tự động phát hiện/ lựa chọn chế độ phân rã hiện tại
Kết hợp với các chế độ phân rã hiện tại chậm
Chỉnh lưu đồng bộ để tiêu tán công suất thấp
UVLO bên trong
Bảo vệ xuyên dòng
Nguồn cung cấp logic tương thích 3,3 và 5 V
Mạch ngắt nhiệt
Bảo vệ sự cố nối đất
Tải bảo vệ ngắn mạch
Năm chế độ bước tùy chọn: đầy đủ, 1/2, 1/4, 1/8 và 1/16

Gói hàng bao gồm:
1 × Bảng mạch điều khiển động cơ bước A4988
1 × Tản nhiệt

#CNC #3D #Printer #Parts #Accessory #Reprap #Pololu #A4988 #Stepper #Motor #Driver #Module #With #Heatsink #For #Ramps1.4

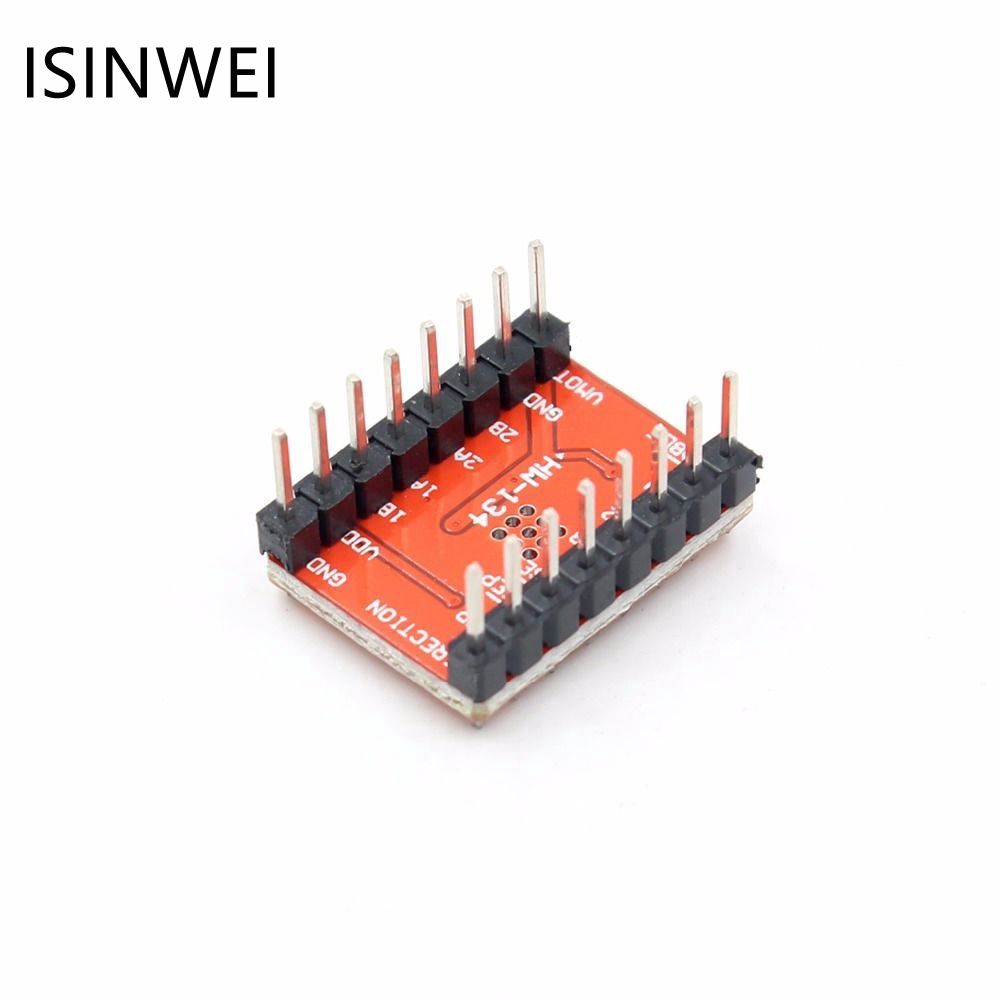

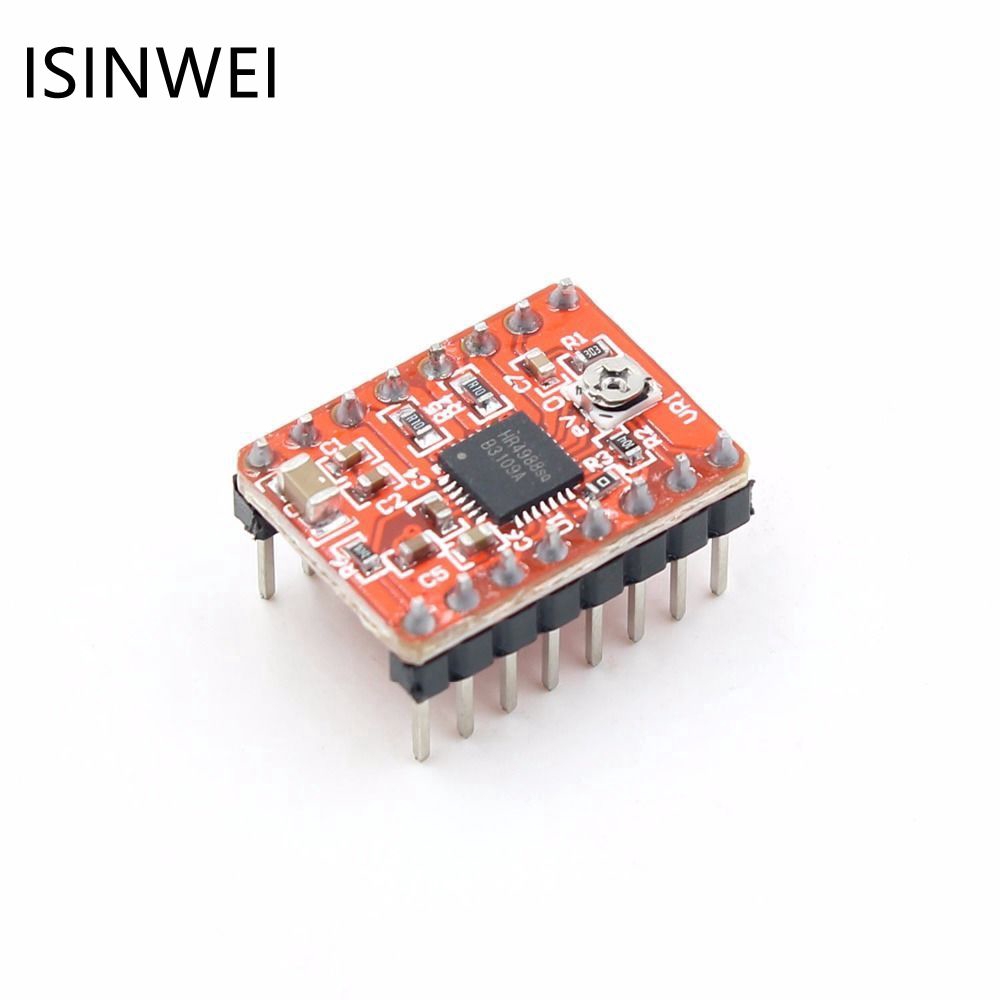

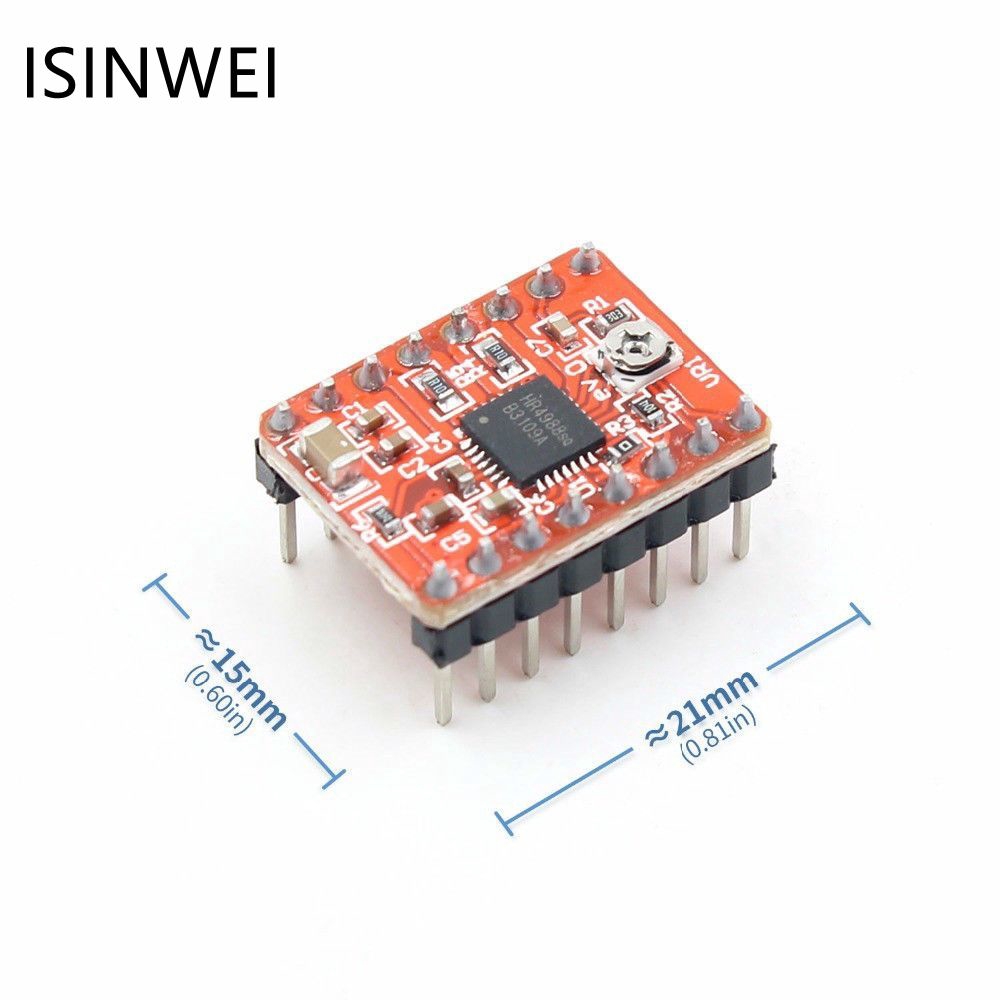

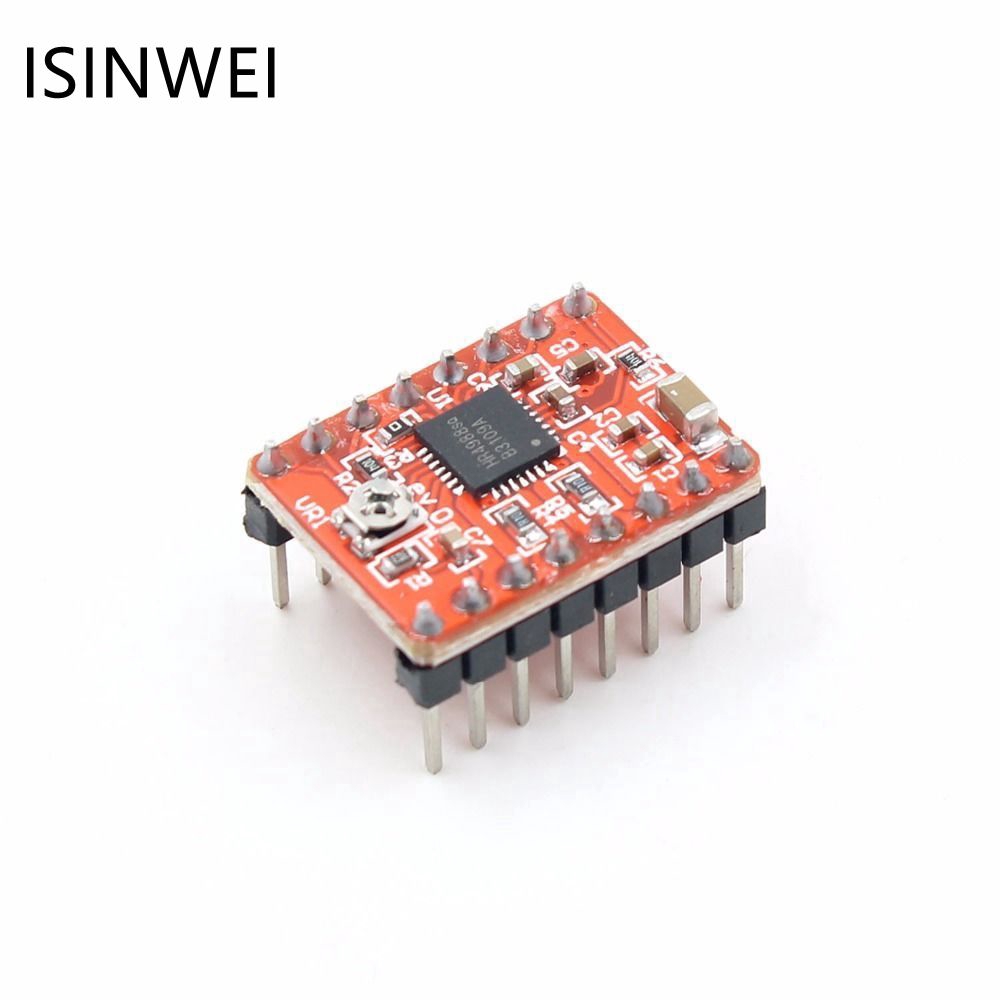

Hình ảnh sản phẩm
