Set mô đun biến tần sóng sin EGS002 EG8010 + IR2110

Giới thiệu Set mô đun biến tần sóng sin EGS002 EG8010 + IR2110

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

EG8010 là một kỹ thuật số, chức năng rất tốt mang lại khả năng điều khiển thời gian chết của chip máy phát biến tần sóng sin thuần túy, được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc máy biến áp tần số nguồn DC-AC một giai đoạn. Kiến trúc tăng cường, một bộ dao động tinh thể 12MHz bên ngoài, để đạt được độ chính xác cao và độ méo rất nhỏ, bộ nghịch lưu sóng sin thuần túy ASIC 50Hz hoặc 60Hz. Chip sử dụng công nghệ CMOS, tích hợp bên trong của máy phát hình sin SPWM, mạch điều khiển thời gian chết, phạm vi hệ số nhân, mạch khởi động mềm, mạch bảo vệ, giao diện truyền thông nối tiếp RS232 và mô đun trình điều khiển LCD nối tiếp chức năng 1602.
Đặc điểm:
Phản hồi điện áp, dòng điện, nhiệt độ thời gian thực
Bảo vệ quá áp, quá áp, quá dòng và quá nhiệt
Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác
Đi kèm bộ điều khiển, pin thiết lập 4 thời gian chết: thời gian chết 300nS; thời gian chết 500nS; thời gian chết 1.0uS; thời gian chết 1.5uS
Pin thiết lập 4 loại tần số đầu ra sóng hình sin: sóng hình sin thuần túy tần số cố định 50 hz; sóng hình sin thuần túy tần số cố định 60 hz; tần số sóng hình sin thuần túy 0-100 hz có thể điều chỉnh; tần số sóng hình sin thuần túy 0-400 hz có thể điều chỉnh

Nguồn điện duy nhất 5V
Điều chế đơn cực và lưỡng cực
Bộ dao động tinh thể 12MHz bên ngoài
Tần số sóng PWM 23,4KHz
Chốt chế độ khởi động mềm cài đặt thời gian phản hồi 1S
Cổng nối tiếp bên ngoài 128 * 32, mô đun LCD 1602 hiển thị điện áp, tần số, nhiệt độ và dòng điện của biến tần và các thông tin khác
Các ứng dụng:
Biến tần sóng sin thuần một pha
Biến tần PV
Biến tần năng lượng gió
Hệ thống UPS cung cấp điện liên tục
Hệ thống máy phát điện kỹ thuật số
Nguồn IF
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Bộ điều chỉnh độ sáng sóng sin
Bộ điều chỉnh sóng sin
Máy tạo sóng sin

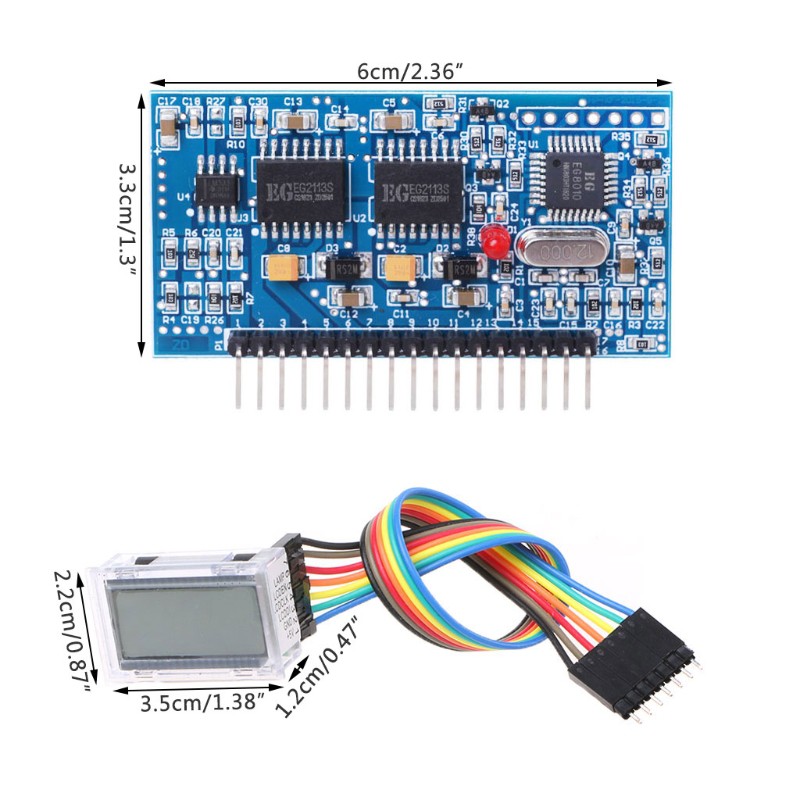

Kích thước: 3.1x1.4cm/ 1.22x0.55 inch
3,5x2,2x1,2cm/ 1,38x0,87x0,47
Lưu ý:
Vui lòng cho phép sai số 1-3mm do đo lường thủ công. Hãy chắc chắn rằng bạn không lo ngại trước khi mua.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không hiển thị đúng màu sắc thực tế của sản phẩm.

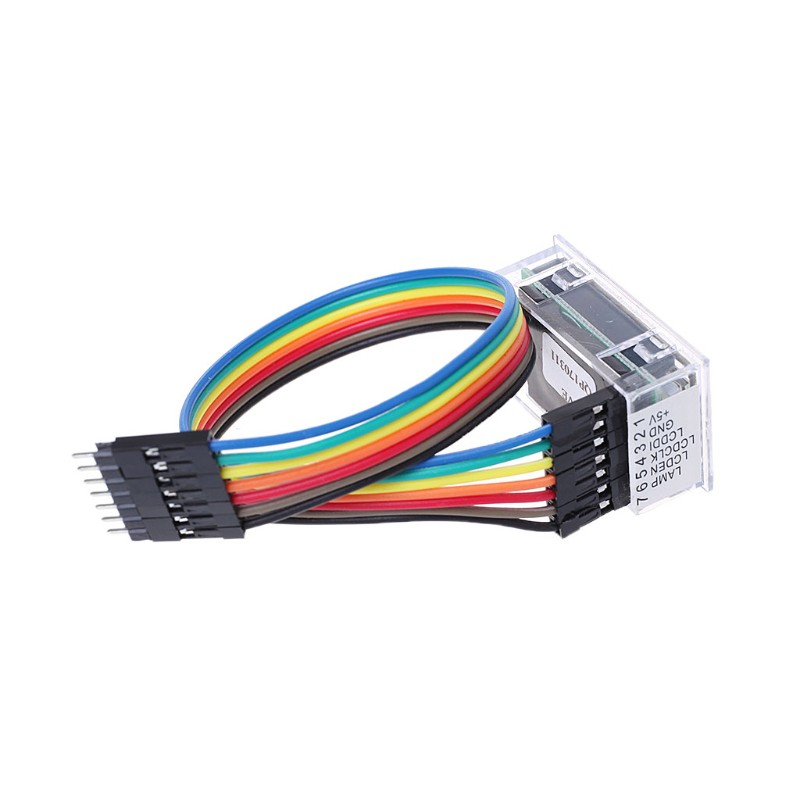

Chú ý: LCD không có cáp
Khi sử dụng màn hình LCD, bảng điều khiển kết nối EGS002 và cáp LCD phải sử dụng cáp được bảo vệ, nếu không, bộ chuyển đổi, môi trường dòng điện cao áp cao sẽ ảnh hưởng nghiêm trọng đến hoạt động của bảng điều khiển

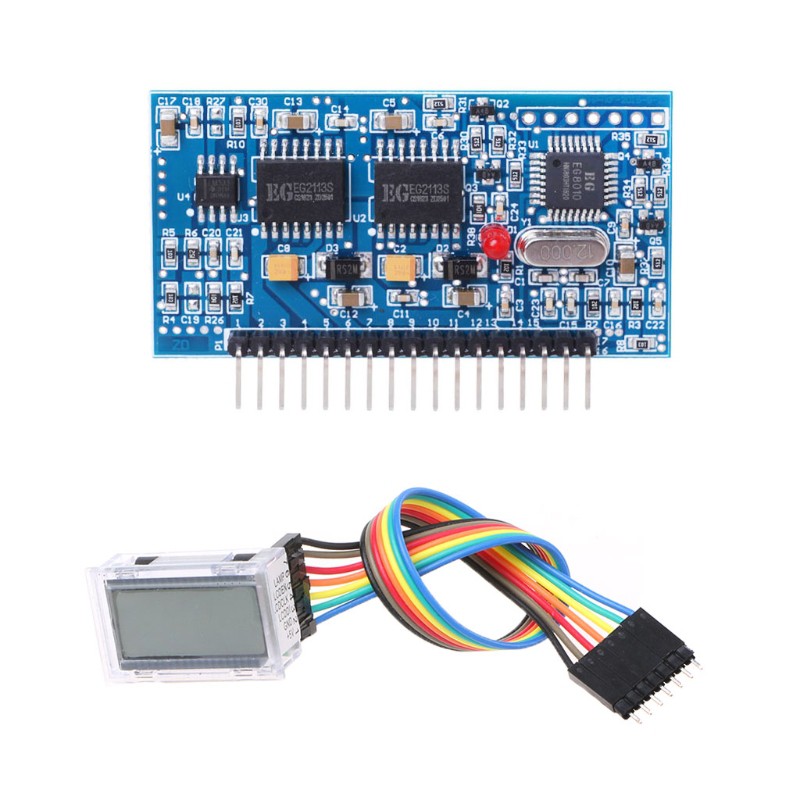

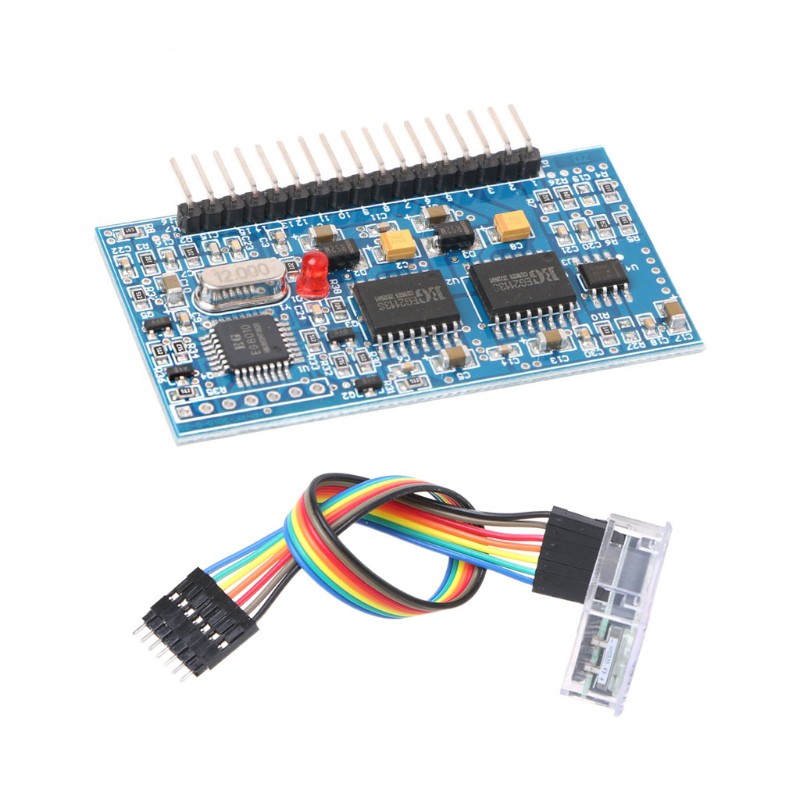

Gói hàng bao gồm:
1x Bảng điều khiển biến tần sóng sin thuần túy
1x Màn hình LCD
1x Cáp

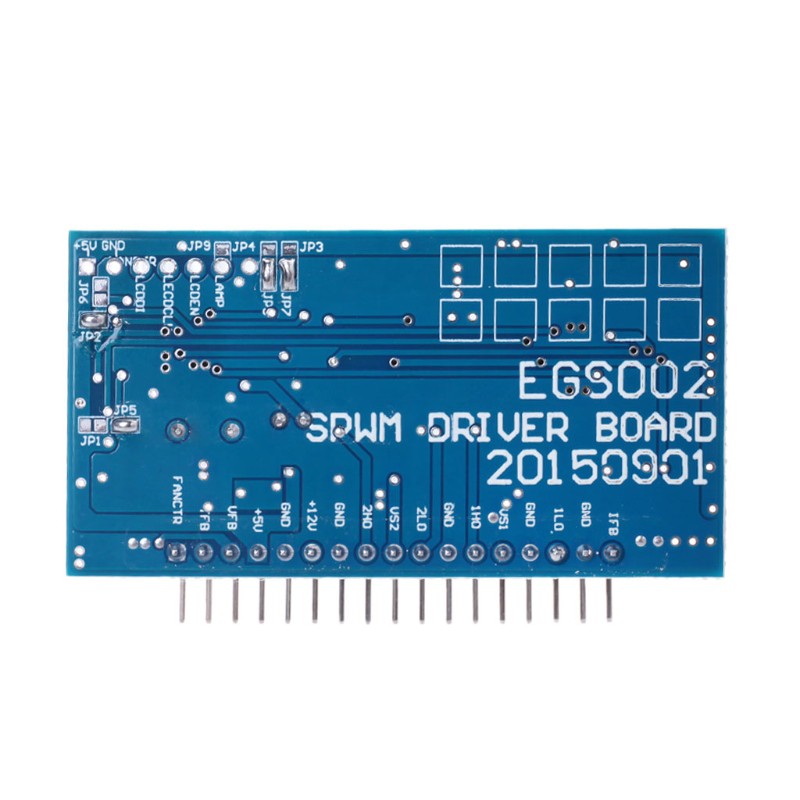

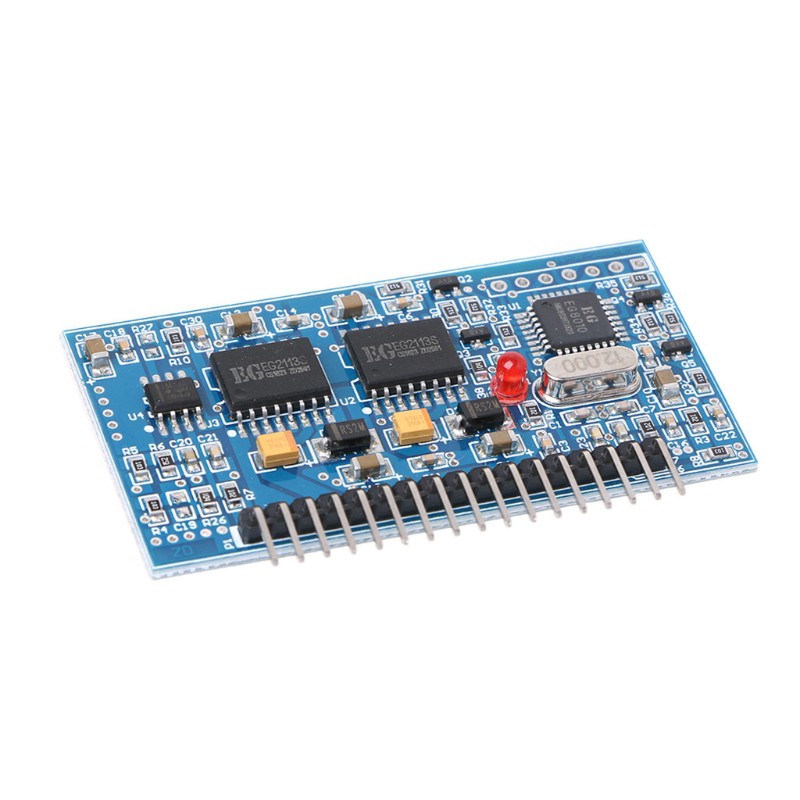

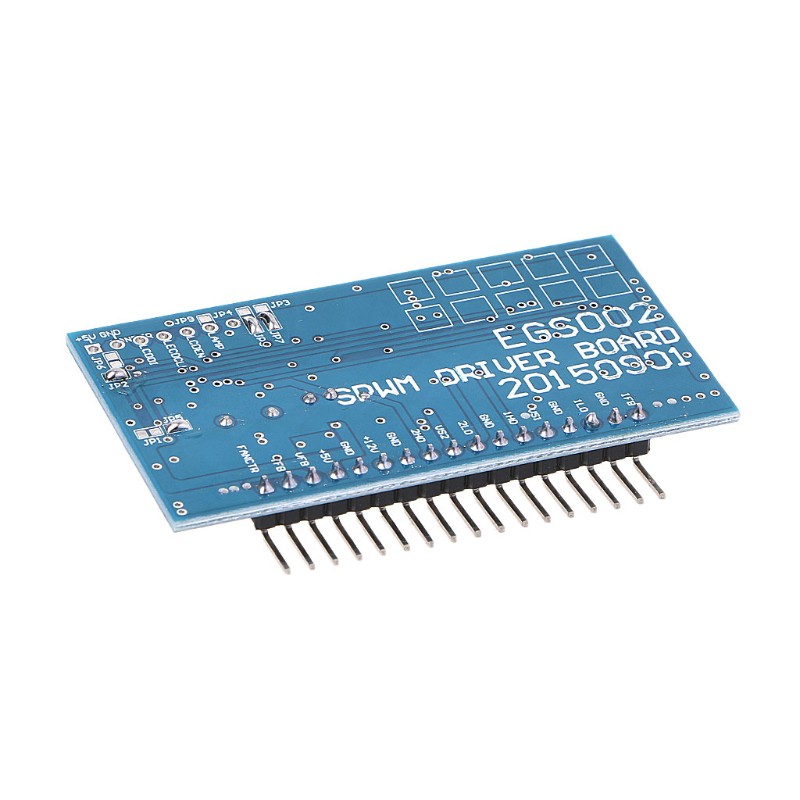

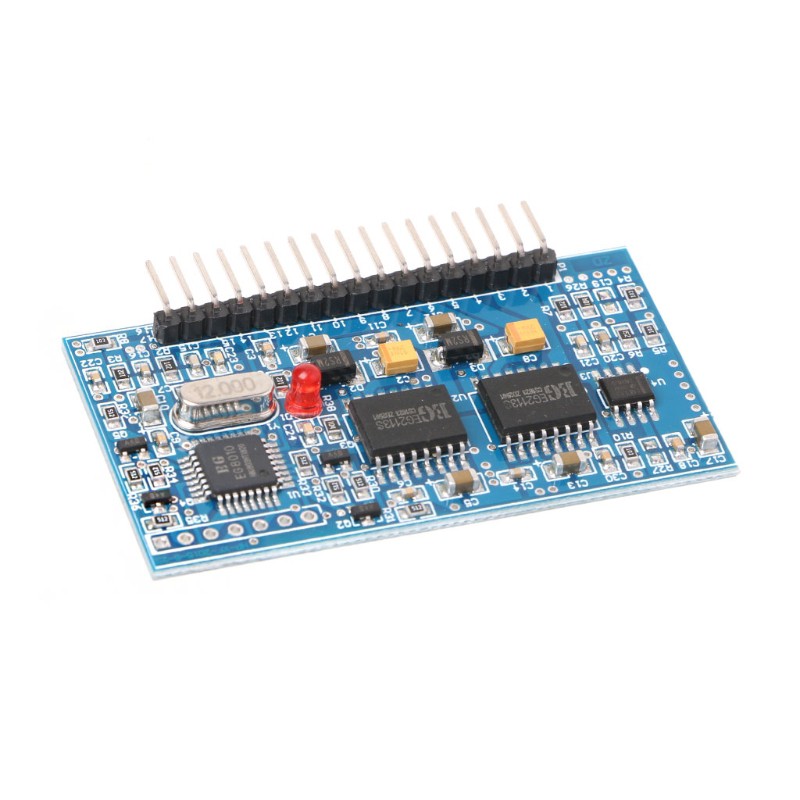

Hình ảnh sản phẩm
